汽车自诊断仪:空调结构原理与检修方法

电脑控制的空调具有自诊断功能。该技术的应用初期各厂家的产品不能通用,给维修带来了很大的麻烦。目前世界上各大汽车厂家逐步采用OBD-Ⅱ车载诊断系统,如1994年以后的通用、福特,1995年以后的奔驰三菱马自达本田丰田等。另外,就诊断方式来说,新车型普遍采用故障诊断仪读取故障码的诊断模式。

1.职业院校技能大赛用故障诊断仪

(1)主要部件

职业院校技能大赛采用ROBINAIR(RA007PLUS)故障诊断仪。首先我们要认识该诊断仪的主要部件(如图6-7所示)、操作面板以及各接口的名称和功能(如图6-8所示)。

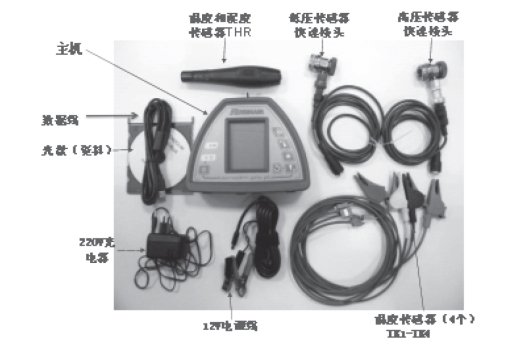

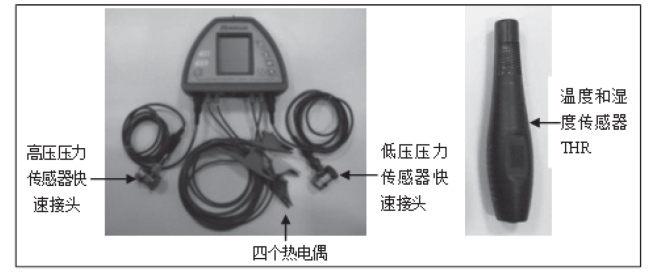

图6-7 ROBINAIR(RA007PLUS)故障诊断仪的各部件

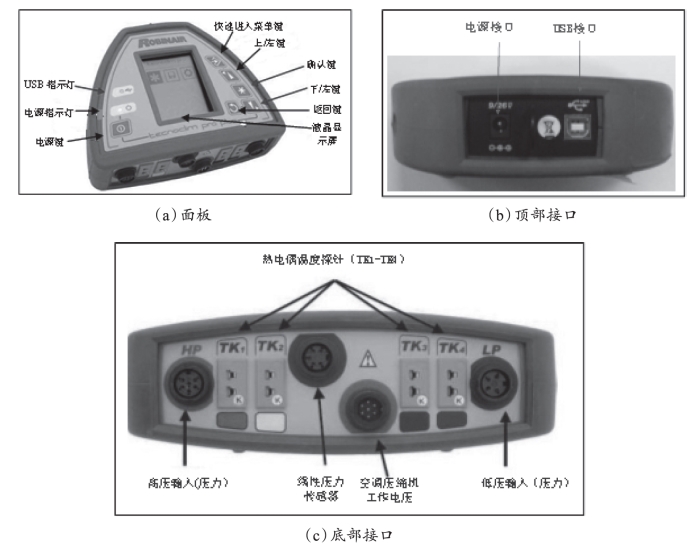

图6-8 ROBINAIR(RA007PLUS)故障诊断仪的面板及各接口

(2)使用前的准备

①用专用充电器对主机进行充电。

②将各传感器连接到主机底部的各接口上。线束的颜色与主机接口的标志颜色对应。其中温湿度传感器与主机之间为无线连接,如图6-9所示。

图6-9 故障诊断仪的各传感器的连接

③明确测量那些参数以及测量部位、所用的元件(详见表6-7)

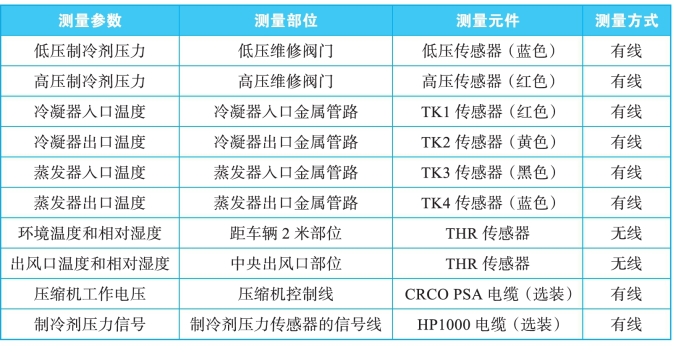

表6-7 测量参数、部位

(3)连接

将各传感器连接到车辆上。将TK1、TK2分别夹在冷凝器入、出口的管道上(如图6-10(a)所示),将高、低压传感器快速接头分别接在高、低压维修阀上。注意:热电偶与金属管壁应充分接触,夹的位置尽量靠近被测量部件(冷凝器或蒸发器),如图6-10(b)所示。

用同样的方法安装其余的热电偶温度传感器。

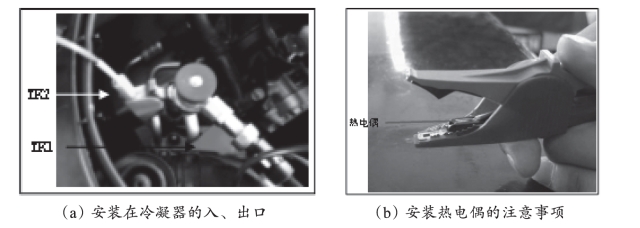

图6-10 安装热电偶温度传感器

(4)开机,了解各主菜单的作用

按住电源键,开机,显示主菜单(如图6-11所示)。使用光标键(上/左、下/右),选择菜单,按确认键,进入相应菜单。

图6-11 开机后显示主菜单

系统设置菜单:主要用于对语言进行设置。方法是在主菜单界面按光标键,选择“系统设置”菜单,按确认键→按光标键,选择第三项的语言项目,按确认键→按光标键,选择第二项的英文,按确认键→按返回键,返回主菜单。

存储器菜单:选择该菜单,可以查看前期储存了相关数据。

空调诊断菜单:按光标键,选择空调诊断菜单,按确认键,进入空调诊断菜单,它包含4个子菜单(分别是效率菜单、自动诊断菜单、控制菜单、测量菜单),如图6-11所示。以下的(6)~(9)分别介绍。

(5)效率菜单的使用

此菜单用于检测空调制冷效果。使用方法是:①选择效率菜单,按确认键,进入空调配置菜单,根据车辆压缩机、膨胀阀等相关器件的类型,进入配置,如图6-12所示。

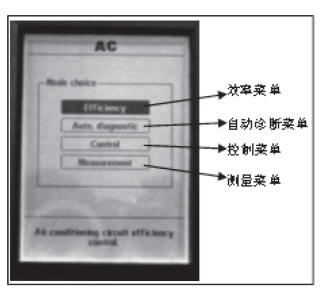

图6-11 空调诊断菜单

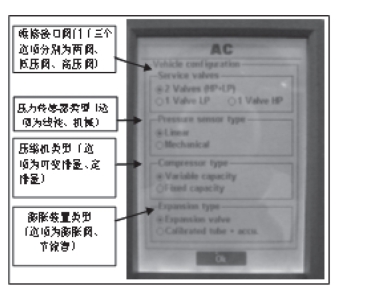

图6-12 空调配置菜单

②将THR传感器放在离车辆2米处,按诊断仪上的确认键,仪器显示环境温度和湿度数值,如图6-13所示。

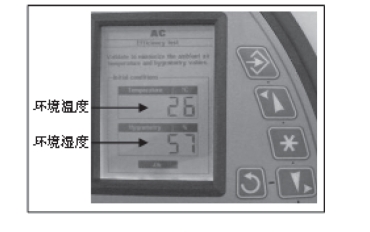

图6-13 读取环境温、湿度

③对空调工况进行设置。在图6-13中按确认键,进入工况设置指导界面,如图6-14所示。根据界面的指导信息对空调的工况进行设置。在满足运行条件和时间的情况下,按确认键,进入效率测试,测试时间为60秒,如图6-15所示。

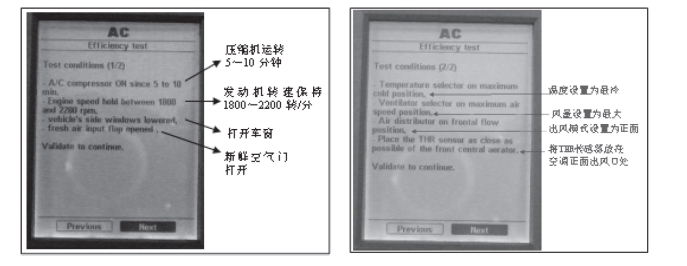

图6-14 空调工况设置指导界面

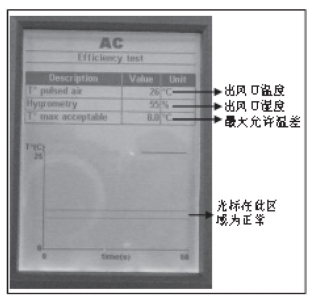

图6-15 效率测试的界面

(6)自动诊断菜单的使用

此菜单用于对空调性能进行诊断,得到诊断结果。使用方法是:

①在图6-11中按光标键,选择自动诊断菜单,按确认键,进入空调配置菜单,如图6-12。完成配置后,按确认键。

②在高、低压维修阀连接相高压、低压传感器后,按确认键

③连接T2、T3、T4传感器,完成后按确认键

④连接THR传感器放在距车辆2米处,按确认键,仪器显示环境温度和湿度值,如图6-16所示。

图6-16 显示环境温度和湿度

⑤对空调工况进行设置(如图6-14)。THR放在正面出风口处,按确认键。仪器开始进行诊断,时间为60秒。诊断结果的显示如图6-17(a)所示。按确认键,进行下一步,显示可能的故障原因,如图6-17(b)所示。

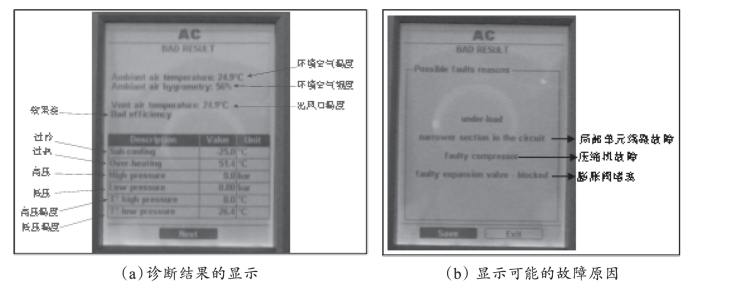

图6-17 自动诊断菜单的诊断结果

(7)测量菜单的使用

此菜单用于检测和显示传感器的测量数据。使用方法如下:

连接两个压力传感、4个TK传感器,开机,在图6-11所示的界面选择空调诊断菜单的测量菜单(子菜单),按确认键。

将THR传感器置于车辆2米处,按确认键,显示的测量数据如图6-18所示。选择某一项数据(如高压),按确认键,可测量一段时间内的数据,如图6-19所示。

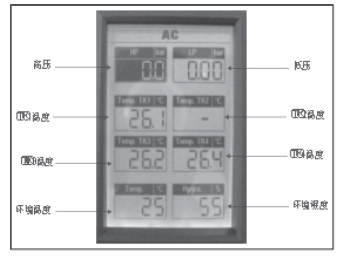

图6-18 传感器的测量数据

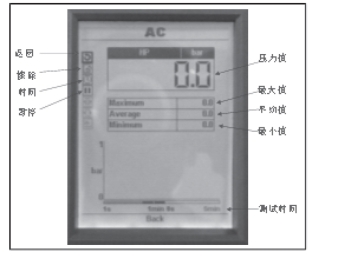

图6-19 某个传感器(高压)一段时间内的测量数据

(8)控制菜单的操作方法

该菜单用于诊断空调系统的部件。使用方法如下:

在图6-11所示的界面选择控制菜单,按确认键,选择空调配置菜单进行配置后,按确认键,屏上显示控制菜单各的内容,其含义如图6-20所示。(www.daowen.com)

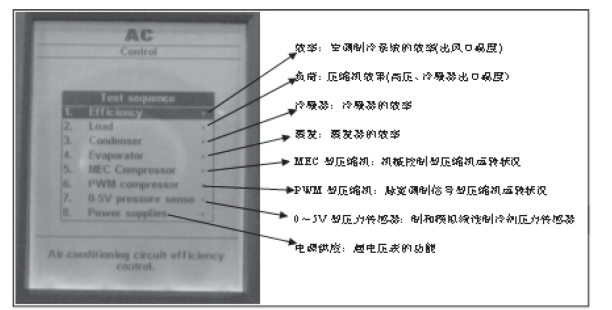

图6-20 控制菜单的含义

下面介绍控制菜单各选项的应用。

①负荷测试。目的:确定制冷剂的放热情况。关键的测试参数有高压侧制冷剂压力(HP)和冷凝器出口温度(T2)。其操作如下:

选择LOAD选项,按确认键→连接高压传感器和TK2传感器→对空调工况进行设置,按确认键,得到测试结果,如图6-21所示。

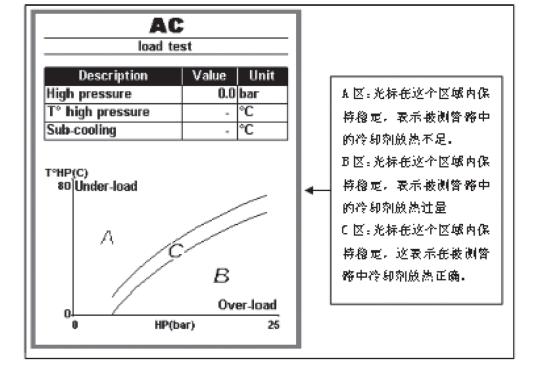

图6-21 负荷测试的结果及结果说明

②冷凝器测试。该测试的作用是判断冷凝器工作是否正常。例如,冷凝器是否使高压制冷剂从气态(进入冷凝器的状态)变为液态(离开冷凝器的状态)。关键的测试参数有三个:高压侧制冷剂压力(HP)、冷凝器进口温度(TK1)、冷凝器出口温度(TK2)。其操作方法是:选择Condenser选项,按确认键→连接高压传感器和TK1、TK2传感器→对空调工况进行设置后,按确认键→得到测量结果,如图6-21所示。

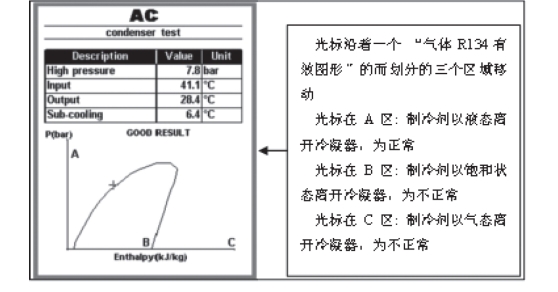

图6-21 冷凝器测试的结果及结果说明

③蒸发器测试。该测试的作用是判断蒸发器是否工作正常。例如:是否使冷却剂从高压-液态变成了低压-气态。关键的测试参数有两个:低压侧制冷剂压力(LP)、蒸发器出口温度(TK4)。其操作方法是:

选择Evaporator选项,按确认键→连接低压传感器和TK4传感器→对空调工况进行设置,按确认键,得到测试结果,如图6-22所示。

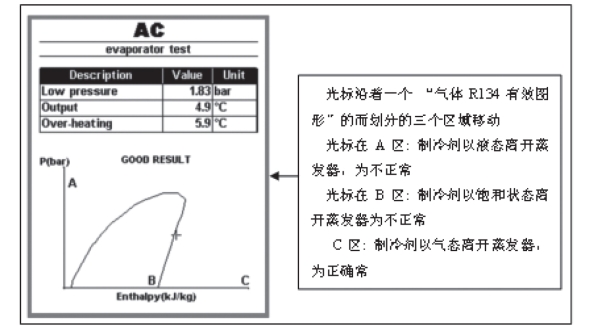

图6-22 蒸发器测试的结果及结果说明

④机械式压缩机测试。操作方法是:选择MEC Compressor选项,按确认键→连接高压传感器和低压传感器→对空调工况进行设置,按确认键得到测试结果,如图6-23所示。

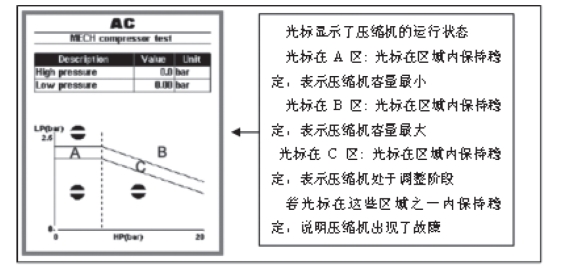

图6-23 机械式压缩机测试的结果及结果说明

2.非OBD Ⅱ车载自诊断系统的应用

(1)诊断通信连接器(TDCL)和检查连接器

诊断通信连接器(TDCL)的外形如图6-24所示。它设在仪表盘的左侧,它能接收来自发动机、自动变速器、ABS系统、空调系统等的电子控制信号数据。其连接接口和选择的系统代码见表6-8。注意,连接时不要接错接口的位置,以免引故障。

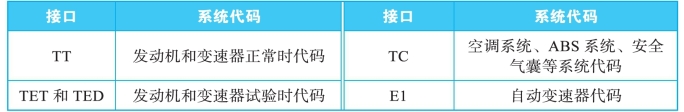

表6-8 TDCL接口和选择的系统代码

检查连接器设置在发动机室内,其位置如图6-24所示。其接口也须按图6-23所示的接口位置连接空调电脑控制器上。

图6-23 TDCL的接口

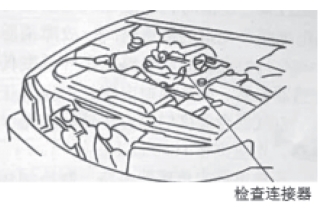

图6-24 检查连接器的安装位置

进行检测时,只需将TDCL和检查连接器连接到电脑中为TDCL设计的监控器接品即可,就能较为方便地读出各系统的诊断结果(故障码)。

(2)故障码

空调自诊断系统,用数字的形式代表各部分的故障,并将故障输入电脑存储起来,并能进行显示。故障码有两种,一种是对传感器进行检查而产生的故障码,另一种对控制板上的各种按键的相应功能进行检测而产生的故障码。对传感器检查的故障码见表6-9。

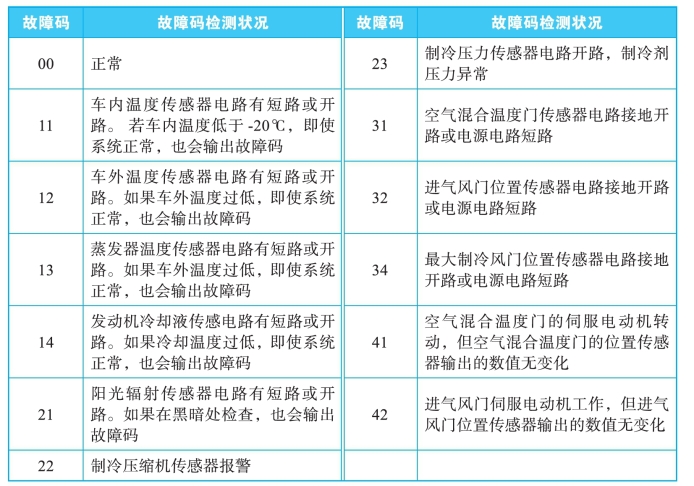

表6-9 传感器检查的故障码及其含义

3.OBD Ⅱ车载自诊断系统的应用

OBDⅡ(ON BOARD DIAGNOSITICS Ⅱ的缩写),是第二代车载诊断系统,它是由美国汽车工程学会(SAE)提出,经美国环保局等机构认证通过的一套汽车通信协议标准。目前世界各国都将OBD Ⅱ技术应用于新生产车辆,1994年后的通用、福特、克莱斯勒和1995年后的奔驰、马自达、本田、丰田等逐渐采用OBDII诊断模式。

(1)OBDⅡ车载自诊断系统的主要特点

①统一车种诊断座形状为16PIN(16端子),并统一安装在驾驶室仪表板下方转向柱附近。这样可以防止不同厂家采用不同的诊断座、采用不同的诊断码以及不同的诊断功能,给维修带来麻烦。诊断座如图6-24所示。

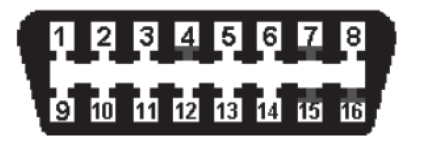

图6-24 OBD Ⅱ诊断座形状

②具有数值分析、资料传输功能。数据传送标准:欧洲统一标准—ISO(利用端子7和15);美国统一标准—SAE(利用端子2和10)。

③统一各车种相同故障代码及意义。

④具有行车记录器功能。能记录行车过程的有关数据,进行车辆运行时动态数据分析,使故障分析更加准确、快捷和方便。

⑤具有重新显示记忆故障码功能。

⑥具有可由仪器直接清除故障码功能。

(2)OBD Ⅱ故障代码所表示的含义和特点

OBD Ⅱ系统采用意义相同的统一故障代码。OBD Ⅱ故障码由5个字母和数字组成每个字符都有特定的意义。第1个为英文字母,代表测试系统(例如,P代表发动机、变速器电脑,C代表底盘电脑,B代表车身电脑),第2~5个为数字码。具体如下。

①前两位。前2位代码表示的意义(见表6-8)。

表6-8 OBD Ⅱ系统代码前两位表示的意义

②第3位。故障码的第3位表示SAE定义的故障范围,具体如下。

1—燃油或进气系统不良;

2—燃油或进气系统不良;

3—点火系统不良或发动机间歇熄火;

4—排放控制辅助装置不良;

5—怠速控制系统不良;

6—电脑或输出控制单元不良;

7—变速器控制系统不良。

例如P1352的P表示测试系统,1代表汽车制造厂商码,3代表SAE定义的故障范围,52代表原厂故障码。

③第4位和第5位。表示故障的具体内容。

注意:

发动机和变速器的故障码P0000~P9999为SAE统一规定部分,这部分故障代码很多,不一一叙述。

故障码P1000~P1795为各厂家自行制定部分。

(3)OBD Ⅱ故障代码的读取和清除

对于不同的车型,OBD Ⅱ故障代码的读取和清除方法是不同的,但大多型车型OBD Ⅱ故障代码的读取和清除都必须使用专用诊断仪。具体方法可阅读车辆的维修手册。
