汽车空调控制电路原理

时间:2023-10-10 理论教育 版权反馈
【摘要】:自动空调典型的的控制电路原理图如图5-15所示。图5-15自动空调典型控制电路图1.系统的自动控温原理控制面板上电后,按动自动面板“AUTO”按键,空调ECU进入自动控制状态。需要停止制冷时,空调ECU的C8端子输出控制信号传给发动机ECU,发动机ECU输出控制电平,使压缩机机继电器线圈失电,压缩机的常开触点变为断开,压缩机停转。

汽车空调控制电路原理

驾驶员通过操作控制器总成上的键,可以选择空调是工作在自动模式还是手动模式。若选择自动模式,预先设定温度,空调控制器根据传感器检测到车内、外的温度,指挥空调器各部件工作,自动在设定的温度范围内运行。自动空调典型的的控制电路原理图(哈佛H6)如图5-15所示。下面结合该图详细介绍其主要功能的控制原理。

图5-15 自动空调典型控制电路图(哈佛H6)

1.系统的自动控温原理

控制面板上电后,按动自动面板“AUTO”按键(如图5-16所示),空调ECU进入自动控制状态。这时,压缩机是否启动,风机、冷暖执行器、模式执行器及内/外循环执行器的运行状态均处于自动控制状态。

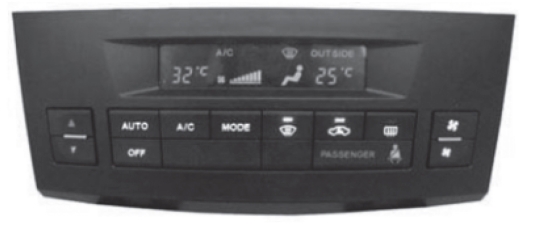

图5-16 自动空调控制面板(哈佛H6)

空调ECU通过采集所有的传感器(AMB(外温)、INCAR(内温)、SUN(日照)、EVAP(蒸发器)、WATER(水温))的温度,结合用户的设定温度,计算出当前的热当量(TD),由TD决定当前是制冷还是加热。

TD为0时,表示车内热平衡;TD为正数时,表示车内热过剩;TD为负数时,表示车内热不足。

2.压缩机开启和停止

需要制冷时,空调ECU的C8端子输出控制信号(压力开关处于闭合状态)传给发动机ECU,发动机ECU输出控制电平,使压缩机机继电器线圈得电,压缩机的常开触点变为闭合,压缩机运转,进行制冷。需要停止制冷时,空调ECU的C8端子输出控制信号传给发动机ECU,发动机ECU输出控制电平,使压缩机机继电器线圈失电,压缩机的常开触点变为断开,压缩机停转。

在自动模式下,手动调节了模式、风量或循环后,退出自动模式,之后再按AC按键仅作为开关压缩机的功能。

3.鼓风机控制(www.daowen.com)

鼓风机自动控制,空调控制器由热当量(TD)的值来调节鼓风机风量。为了提高舒适度,设定了冬天制热启动鼓风机和夏天制冷启动鼓风机的控制逻辑程序。

(1)冬天制热启动条件

车外温度小于20度,水温小于40度,车内热当量小于4(即车内比较冷),同时风量控制为自动状态。

启动时有这些功能:a)若模式为自动控制,则将模式调为前除霜状态。b)若内/外循环为自动控制,循环将调为外循环状态。c)若风量为自动控制,风量将调为一档风速。退出条件:风量不为自动状态或者水温大于55℃。

(2)夏季制冷启动条件

车外温度大于30度,热当量大于5(即车内比较热),同时风量控制为自动状态。启动时有这些功能:a)当模式为自动控制,模式将调为前除霜状态。b)当循环为自动控制,循环将调为外循环状态c)当风量为自动控制,风量将调为一档风速。退出条件:风量控制不为自动状态或热当量小于5。

(3)鼓风机电气控制

电路如图5-15所示。开启空调系统后,短按操作“风量减或加”按键,空调ECU控制调速模块,逐级改变风机得到的电压(见表5-7所示),使风机转速、风量逐级减一档或增一档。最小为1档风量,最大为8档风量。

在控制面板处于OFF状态下操作“风量减”无效,但是操作“风量加”键,控制面板将开机。此时系统将恢复到关机前的状态。

表5-7 鼓风机各级风速与电压的关系
