1.继电器、熔断器的拆装和检测

继电器和熔断器是电气器件的易损件之-，损坏后会导致被控制的器件（如压缩机离合器线圈、鼓风机等）不能工作。继电器的拆装可参考以下方法。

（1）了解安装位置。在不同的汽车上熔断器和继电器安装的位置不完全一样，一般都安装在发动机舱内和驾驶舱前部的电气盒内，打开盒盖，就能看见继电器和熔断器，如图5-7所示。

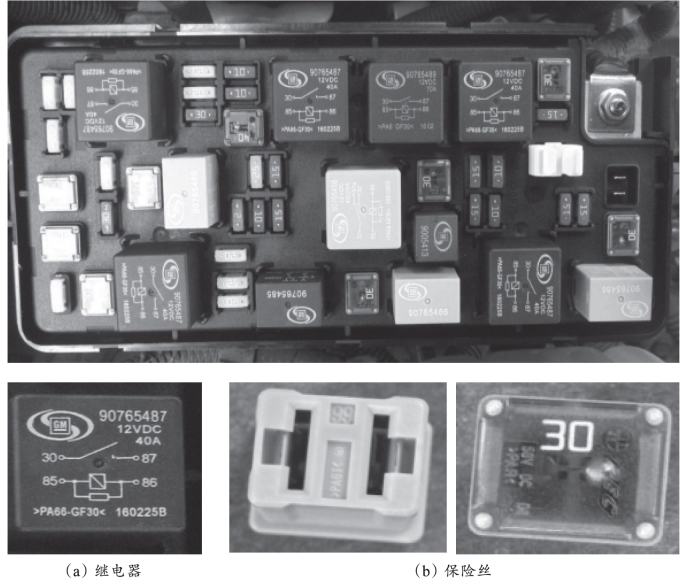

图5-7　上汽通用别克凯越的继电器的保险丝

（2）拆卸和安装

可从图5-7所示的继电器和保险丝盒中直接向上拔出继电器，安装时可直接插入。如图5-8所示。

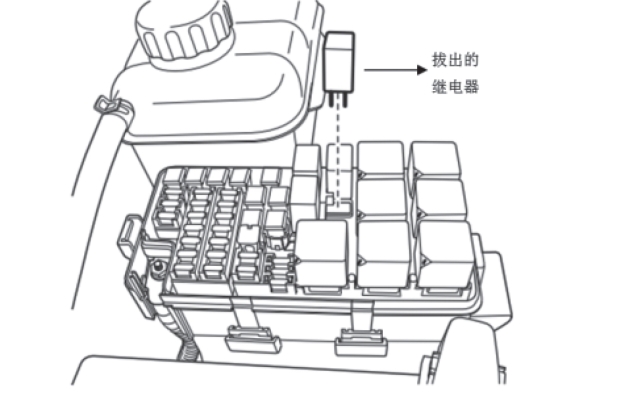

图5-8　继电器的拆装

（3）继电器的检查

以图5-9所示的继电器为例进行介绍，检测方法如下。

①用万用表检查线圈子两端子①、②之间的电阻，若阻值为∞，则线圈有断路。若阻值较小，为0或接近于0，则线圈短路，应更换继电器。

②用万用表检测常开触点⑥、⑦之间的电阻，并检查常开触点⑤、③的电阻，若阻值为∞，说明处于断开状态，为正常。否则，若测得的阻值为0说明触点粘连，需要更换继电器。

③在接线端①②之间加额定电压（12V），检查⑥、⑦之间的电阻，以及⑤、③的电阻，若为0，说明常开触点变为闭合，为正常。

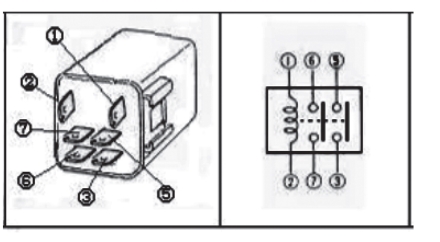

图5-9　汽车继电器（示例）

任务实训

本任务的实训内容详见表5-6。

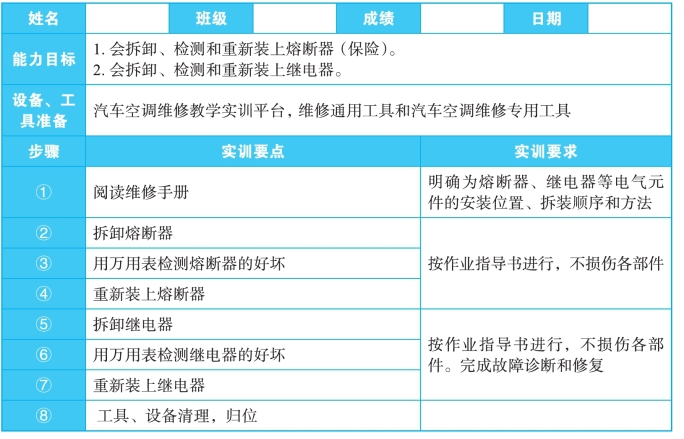

表5-6　《任务一汽车手控空调电控制系统的常见故障检修》实训工单

任务练习

一、选择题

1.汽车空调系统中，冷凝器散热风扇调速是受（）控制的

A.高压侧压力　　　B.高压侧温度　　C.低压侧压力　　D.低压侧温度

2.关于汽车空调电气设备维修的安全知识，下列说法正确的是（）。

A.用铜丝代替保险丝　　　　　　　　　B.用水冲洗电气设备上的尘埃

C.在运行过程拆装器件　　　　　　　D.由专业电工拆卸和维修

3.空调暖风延时继电器的作用是（）。(www.daowen.com)

A.在发动机冷却液达到正常温度之前防止加热循环

B.在发动机冷却液达到正常温度之后防止制冷循环

C.在关闭点开关后将各风门回位

D.在发动机启动后但转速稳定之前延迟空调系统的启动

4.电磁离合器励磁线圈的电阻约为（）。

A.4KΩ～5KΩ　　　B.40Ω～50Ω　　　C.4Ω～5Ω　　　　D.0.4Ω～0.5Ω

5.空调控制电路中，温控开关、压力开关与压宿机的磁吸线圈是（）。

A.串联　　　　　　B.并联　　　　　C.混联　　　　　D.以上都不是

二、填空题

1.汽车空调电路的任务是对______、______、____________等主要部件进行调节和控制。

2.不少风机调速电阻器中都设有限温器（热保护器），当电阻器温度过高时，能切断风机电路，保护电机。限温器由________________组成。

3.常闭型继电器可用在________，触点就________的电路上。例如将空调电源继电器（常闭）串接在起动电路中，只要汽车开关处于起动位置，此继电器的触点就断开，保证在汽车起动时，空调器不能工作。

4.一般自动空调在环境温度低于________________时，压缩机就不会工作。

5.汽车电路的基本特点是_____、_____、_____、___________。

三、简答题

1.阅读图5-10所示的汽车手动空调电路，简要说明工作原理。

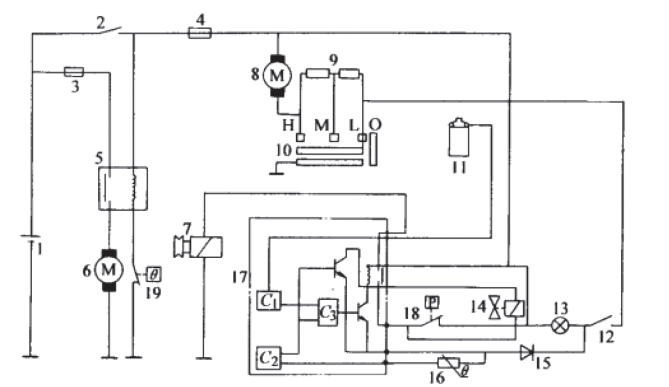

图5-10　汽车手动空调电路（夏利）

1-蓄电池；2-点火开关；3、4-熔断器；5-空调继电器；6-冷凝器风扇电机；7-电磁离合器；8-蒸发器风扇电机；9-调速电阻；10-调速开关；11-点火线圈；12-空调开关；13-指示灯；14-怠速提升真空转换阀；15-二极管；16-热敏电阻；17-空调放大器；18-压力开关；19-温度开关

2.分析图5-11～图5-13所示的广洲本田雅阁06款空调电路图和实物布置图，简要说明原理。

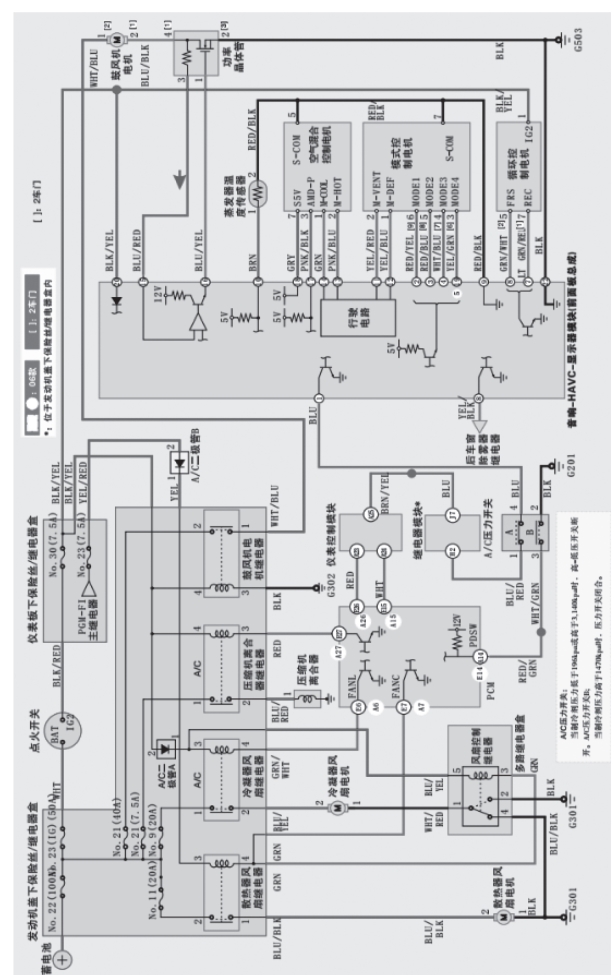

图5-11　广洲本田雅阁06款空调电路原理

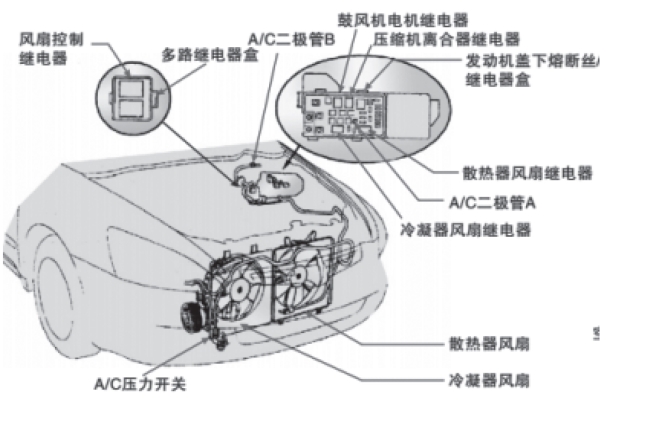

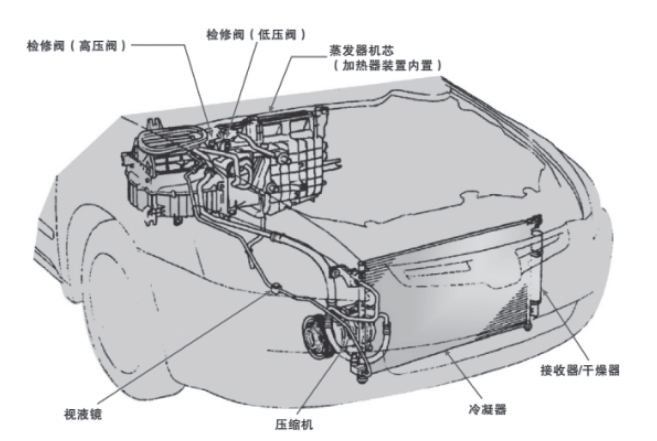

图5-12　广洲本田雅阁06款空调主要制冷部件的布置

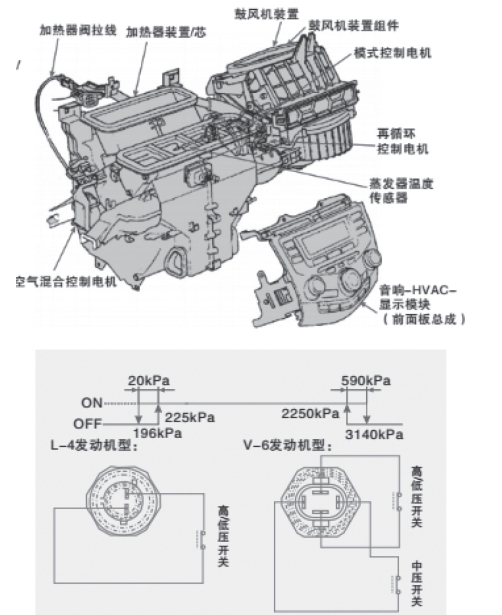

图5-13　广洲本田雅阁06款空调主要电气部件的布置
