1.全自动空调控制系统的结构
全自动空调控制系统主要由电桥、比较器、真空转换器等组成。而电桥由车内、车外温度传感器、日光强度传感器和调温电阻组成,如图4-14所示。

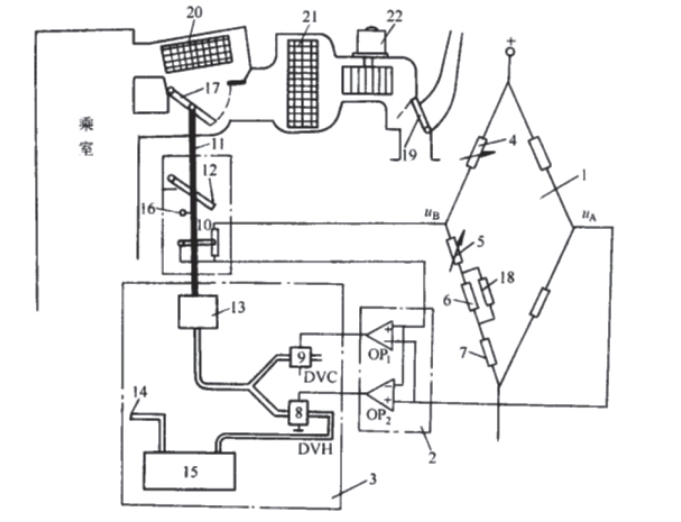

图4-14 全自动空调控制系统的组成
1-电桥;2-比较器;3-真空比较器;4-调温电阻;5-车内温度传感器;6-日光强度传感器;7-车外温度传感器;8-升温真空传感器;9-降温真空传感器;10-反馈电位器;11-控制杆;12风机开关;13-真空驱动器;14-接发动机进气支管;15-真空罐;16-热水阀开关;17-温度风门;18-风道温度传感器;19-循环风门;20-加热器;21-蒸发器;22-鼓风机(www.daowen.com)
2.全自动控制系统的工作原理
(1)降温控制原理。当调温电阻4设定的温度低于车内温度时,空调系统就开始工作。由于调温电阻的阻值低于传感器桥臂的总电阻值,电桥处于不平衡状态,电桥输出端的电位uB>uA,比较器2的OP2无电流输出,而OP1输出电流使降温真空转换器9打开大气通路,使作用在真空驱动器B的真空度减小,控制杆11上移,将温度门17关小,减弱由加热器20来的空气流量,而增大由蒸发器21来的空气流量,使流入车内的空气温度下降,同时风机调速开关12使风机转速提高。若设定的温度与车内温度相差越大,则电桥两端电位差越大,真空转换器通大气通道越大,真空驱动器的真空度就越小,控制杆上移量也就越大,温度风门17随之开度越小甚至关闭,送入车内空气的温度也就越低。与此同时,控制杆上移过程中,反馈电位器10的阻值减小,甚至为零。而风机则在最高转速下运转,蒸发器以最大的制冷量输送冷空气至车内。
(2)升温控制原理。当车内温度下降低于设定值时,车内温度传感器的阻值减小,电桥输出端电压下降,使uB<uA,比较器2的OP1无输出,而OP2输出电流信号,真空转换器8打开与真空罐15的通道,使真空驱动器13的真空度增大,控制杆11下移,温度风门17逐渐打开,让一部分冷空气经过加热后再送入车内,使车内温度升高。随着控制杆的下移,反馈电位器10的电阻增大,使OP2输出电流增大,真空转换器8打开真空通道的开度大,制动杆移动量大。当控制杆下移至极限位置时,温度风门17开启加热器通道,而关闭车内送冷空气的风口,同时在开关12的控制下使风机低速运转,使车内温度快速升高。
由于比较器中的OP1、OP2交替输出及真空转换器8、9交替打开大气通道和真空通道,控制了温度风门的开度及风机的转速,又由于反馈电位器的应用,使设定温度和车内温度相差较大时,能相应输入最多的冷空气或热空气,温度相差较小时,又能逐渐降温或升温,从而实现了对车内温度自动控制在设定的温度值。
