汽车空调检修-主要部件的拆装

时间:2023-10-10 理论教育 版权反馈
【摘要】:对表4-6所述的余热水暖式采暖系统的故障进行检测和维修时,往往需要拆卸和重新安装。A.暖风开关没有闭合B.冷却液温度不够C.暖风开关坏或接触不良D.暧风机保险丝熔断5.余热水暖式采暖系统风的热度不够,下列说法是错误的是()。

汽车空调检修-主要部件的拆装

对表4-6所述的余热水暖式采暖系统的故障进行检测和维修时,往往需要拆卸和重新安装。实操过程可按照具体车型的空调维修手册进行,也可以参考上汽荣威750拆装过程。

1.熟悉水暧系统的分解图

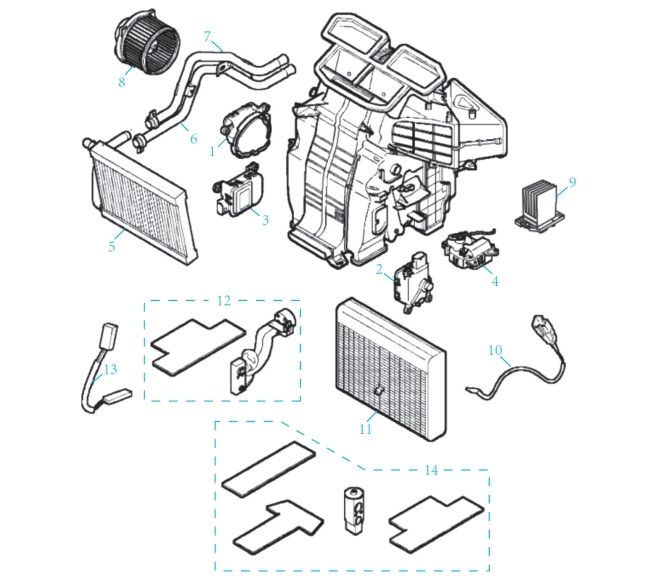

通过分解图,可以使我们对需要拆装的部件和过程有一个整体的印象,使实训操作有序进行。上汽荣威750分解图如图4-3所示,其它车型可参考。

图4-3 汽车空调暧风机构分解图示例(上汽荣威750)

1-模式风门伺服电机总成;2-右混合风门伺服电机总成;3-左混合风门伺服电机总成;4-新鲜循环空气风门伺服电机总成;5-暖风芯体总成;6-进水管总成-暖风机芯体到发动机;7-出水管总成-暖风机芯体到发动机;8-鼓风机总成;9-功率管;10-蒸发器温度传感器;11-蒸发器总成;12-蒸发器连接管总成;13-暖风芯体温度传感器;14蒸发器膨胀阀

2.空调滤清器进风罩拆卸和安装

(1)拆卸

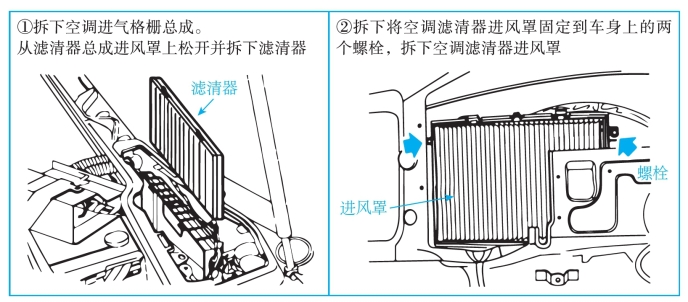

空调滤清器进风罩拆卸如图4-4所示。

图4-4 空调滤清器进风罩拆卸

(2)安装

安装步骤如下。

①确保滤清器进风罩是干净的。

②将空调滤清器进风罩定位到车身上,并用螺栓固定

③装上新的滤清器,并用夹子固定

④装上空调进气格栅总成。

3.暖风芯体总成的拆卸

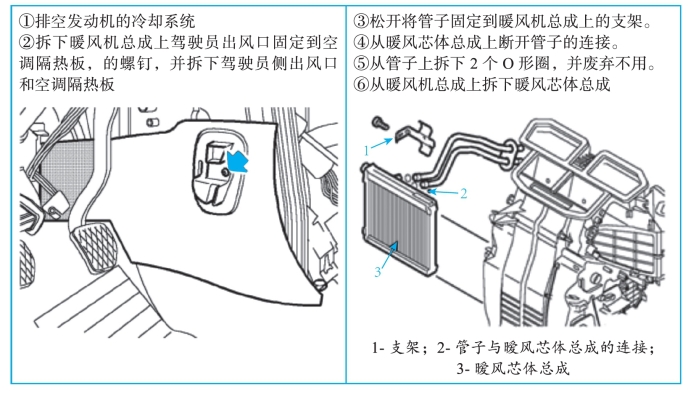

暖风芯体总成的拆卸如图4-5所示。

图4-5 暖风芯体总成的拆卸

4.鼓风机总成的拆卸与安装

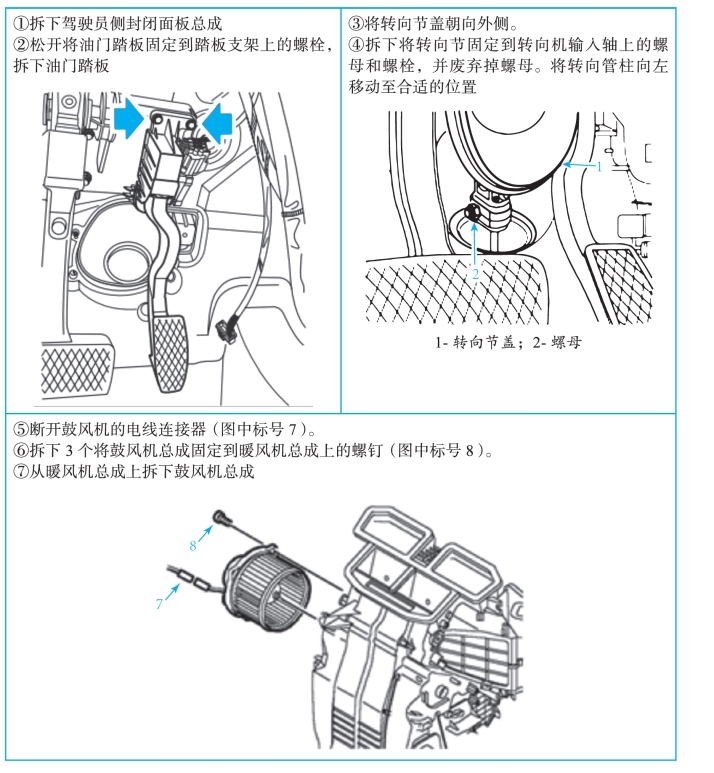

鼓风机总成的拆卸与安装如图4-6所示。

图4-6 鼓风机总成的拆卸

鼓风机总成的安装步骤如下。

①将鼓风机总成装到暖风机总成上。

②将连接器连接到鼓风机总成上。

③将万向节连接到转向管柱输入轴上,并固定好转向节罩盖。

④装上油门踏板。

⑤装上驾驶员侧封闭面板总成。

任务实训

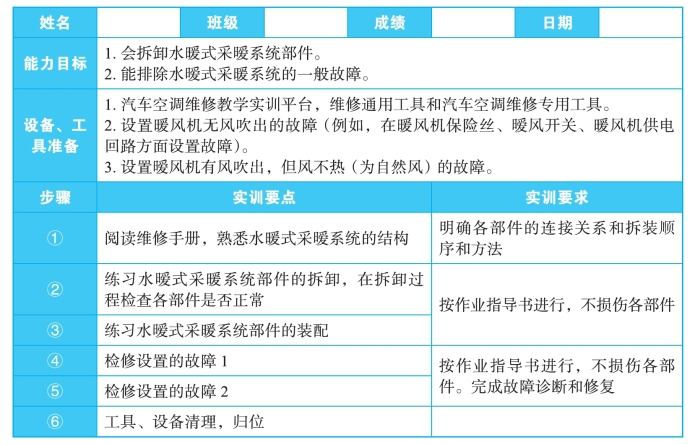

本任务的实训内容详见表4-7。

表4-7 《任务一认识汽车空调的采暖系统》实训工单

任务练习(www.daowen.com)

一、选择题

1.关于采暖系统获取热源的不同,下列说法正确的是()。

A.都是利用发动机冷却液的热量

B.水暧式利用发动机排气系统的热量

C.水暧式由装有专门机构供暧

D.水暧式由发动机冷却液的热量供暧

2.关于汽车空气循环方式,下列说法正确的是()。

A.内循环利用车内空气和车外新鲜空气在车内循环

B.外循环是利用车外新鲜空气进入车厢内和车内的空气混合

C.从卫生角度,内循环不受外部干扰,因而空气质量好

D.内外混合式的控制比内循环、外循环简单,因而被广泛应用

3.关于冷却液的工作情况,下列说法正确的是()。

A.刚启动,发动机不热时。冷却液立即流经发动机,帮助发动机升温

B.节温器装在发动机和散热器之间,其作用是在发动机预热阶段阻止冷却液进入散热器

C.当发动机达到正常温度,节温器就会开启,冷却液就会进入散热器

D.使用暖气时,经发动机分流出的高温冷却液的一部分送入采暖装置的加热器(芯)

4.余热水暖式采暖系统没有风吹向乘客室,不可能的原因是()。

A.暖风开关没有闭合         B.冷却液温度不够

C.暖风开关坏或接触不良       D.暧风机保险丝熔断

5.余热水暖式采暖系统风的热度不够,下列说法是错误的是()。

A.热水阀被局部堵塞         B.加热器芯积垢堵塞

C.风机质量不好           D.发动机刚起动不久,冷却液尚未热

二、填空题

1.余热式水暧采暖系统的优点是___________________________,缺点是_________________________。

2.汽车空调的单独暧风机的特点是_____________________________。整体空调器的特点是________________________。

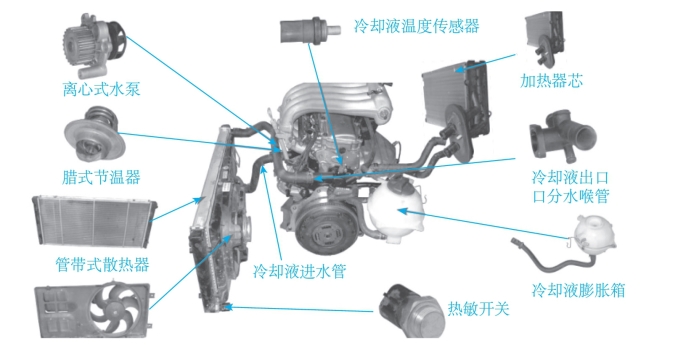

3.如图4-7用是_____________,冷却液温度传感器的作用是______________________,腊式节温器的作用是_____________。

图4-7 汽车空调各组成部件实物图

4.根据空气循环方式不同,汽车供暖系统可分为_________________________________式三类。

5.水暖式采暖系统的原理是利用_____________作为热源,将其引入热交换器(加热器),由鼓风机将车厢内或车外部的空气吹过热交换器而使空气升温。

三、简答题

1.试述汽车空调暖风系统的分类和工作原理。

2.水暧式暧采暖系统的风不热(为自然风)故障有哪些原因?

3.水暧式暧采暖系统的风的热度不够故障有哪些原因?
