1.压力开关的作用
(1)控制电磁离合器。防止压缩机在系统没有制冷剂或系统压力过高的情况下工作而损坏。
(2)控制冷却风扇。在系统压力上升到中等高度,冷却风扇工作。2.压力开关的分类压力开关的型式有多种,见表3-5。
表3-5 压力开关的分类

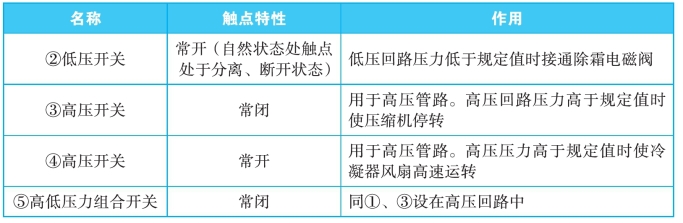

续表
2.低压压力开关

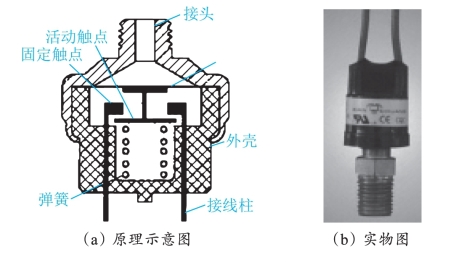

(1)低压压力开关工作原理。以常开型低压开关为例,其结构和原理如图3-16所示。压力开关主要由膜片、弹簧、触点系统组成。活动触点与膜片固定在一起。图中膜片受到管道内气体向下的压力和弹簧向上的弹力,处于平衡状态,活动触点与固定触点处于分离状态。当管道内气体压力降低到某一定值时,弹力大气体压力,使膜片带动活动触点向上运动,导致活动触点与固定触点接通。当管内气压上升到某一定值(气体压力大于弹力)时,膜片带动活动触点向下运动,达到新的平衡时停止下来,活动触点与固定触点又分离。其它类型的压力开关的工作原理与此相似,只是触点的通、断情况不一样。
图3-16 常开型低压开关
注意:
其它的压力开关的原理也一这样的,只是触点系统的动作形式不一样。

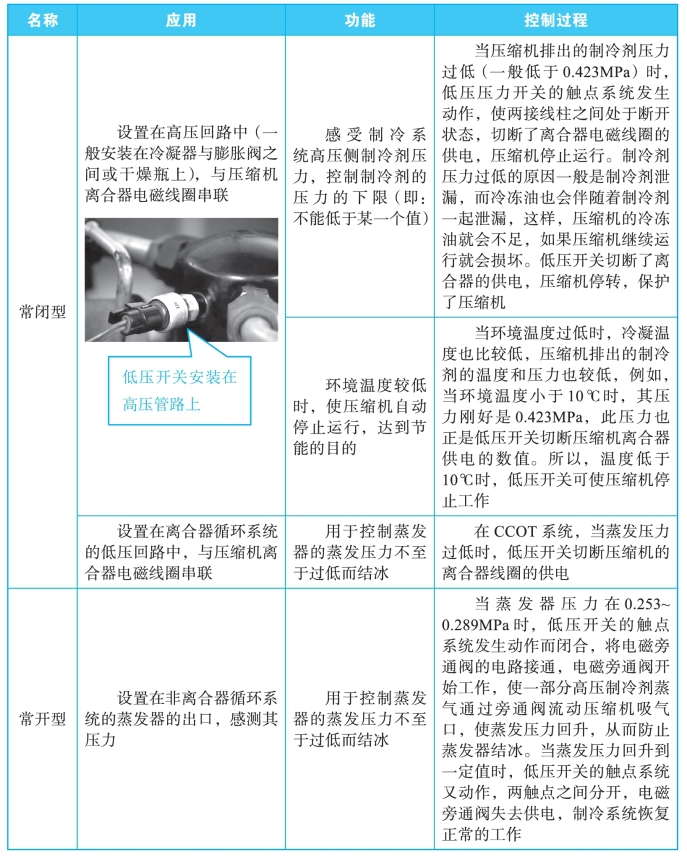

(2)低压压力开关的应用。常开型和常闭型低压压力开关的应用场合和作用不一样,详见表3-6。(www.daowen.com)
表3-6 低压压力开关的应用场合的作用
3.高压压力开关
高压压力开关是为了防止制冷剂充注过多、冷凝器散热不好,造成压力过高,产生管路爆裂,或损坏其它制冷部件。按其功能可分为高压保护和高压调节两类,详见表3-7。

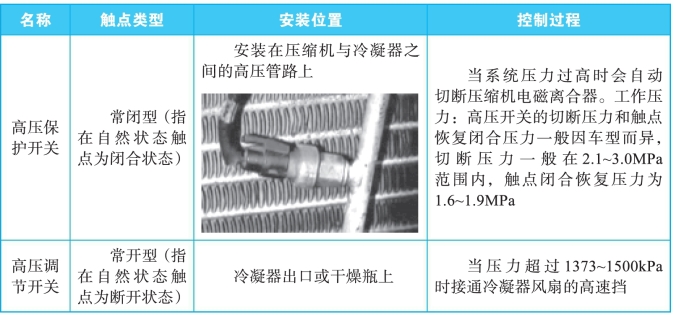

表3-7 高压压力开关的特点和用途
4.高、低压压力开关

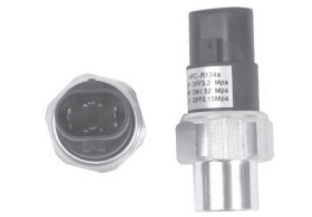

高、低压压力开关同时具有常闭型低压压力开关和常闭型高压压力开关的功能,优点是减少了质量,减小了接口,减少了制冷剂泄漏的可能性。高、低压压力开关安装在储液器上,用来感测高压端的压力是否正常。其实物如图3-17所示。
图3-17 高、低压压力开关
注意:
不同车型的空调,压力开关动作的压力值有差异。
