1.VIR阀制冷系统的结构和工作原理
前面学习的STV制冷系统和POA制冷系统都具有储液干燥器、外平衡膨胀阀、STV阀或POA阀,由于管道接口较多,导致制冷剂泄漏的可能能较大,安装与维护的工作量也较大。为了克服这些缺点,通用公司发明了一种罐中阀(组合阀),即将储液干燥器、外平衡膨胀阀、POA阀集中在一个罐中,只有两种接头(一个进口和一个出口),应用在制冷系统中,形成了罐中阀制冷系统(VIR系统),如图3-14所示。该系统广泛应用在中、高级汽车空调中。

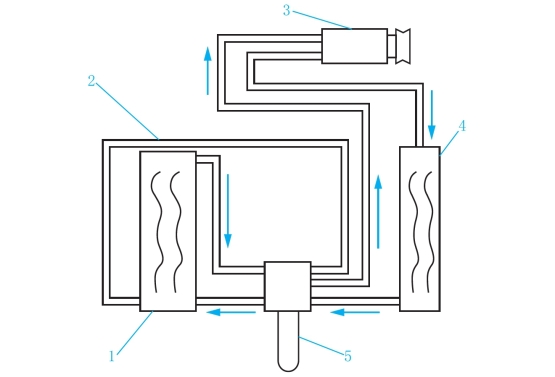

图3-14 VIR制冷系统
1-蒸发器 2-溢油管 3-压缩机 4-冷凝器 5-VIR阀
VIR阀能同时调节输送给蒸器的制冷剂量和蒸发压力的作用,使制冷系统在各种工况下均能保持最大制冷量的同时,避免蒸发器结冰。蒸发器底部的冷冻油也能经过VIR阀流回压缩机。
2.VIR阀的构造和工作原理简介(www.daowen.com)
VIR阀的构造如图3-15所示。

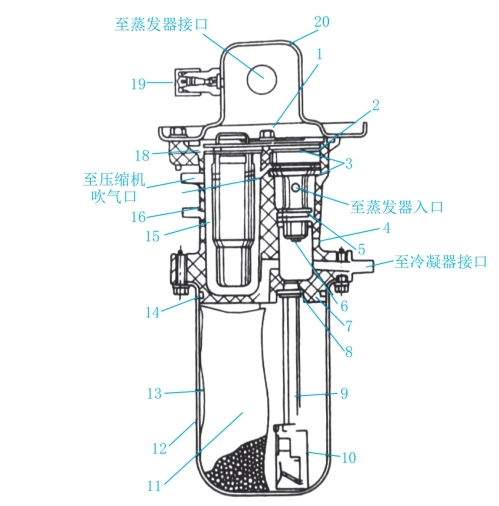

图3-15 VIR阀的结构示意图
1-固定螺钉;2、3、5、8、14-密封圈;4-观察孔;6-外平衡膨胀阀;7-阀体;9-吸入管;10-过滤器;11-储液干燥器;12-储液罐;13-干燥剂;15-POA阀;16-溢油管接口;17平衡孔;18-压力表接口;19-维修工艺口(拉瓦尔阀口);20-上盖
阀体上有4个接口:第1个接口接冷凝器出口,高压液态制冷剂从该接口进入;第2个接口接蒸发器,降压节流后的制冷剂由该接口进入蒸发器;第3个接口接压缩机的吸气口;第4个接口为溢油管接口。POA阀的进气和外平衡膨胀阀的感温元件都是裸露在上盖腔内,并用密封圈子密封,上盖上有两个接头,一个是蒸发器出口接头,另一个是维修、检测用的阀口(拉瓦尔阀口)。上盖和储液罐都用薄铁皮冲压而成,两者都用螺钉和O形圈紧固在阀体上,储液罐内装有干燥袋、过滤器、吸入管。如果干燥器失效、过滤器脏堵,都可以修理。
VIR的工作原理:VIR阀将储液、干燥、过滤、节流降压的功能集于一体,能同时控制制冷剂的流量和蒸以压力,防止蒸发器结冰。
