1.认识与检测膨胀阀

（1）膨胀阀的主要作用

①节流降压。使从冷凝器来的中温高压液态制冷通过膨胀阀的小孔节流降压成为容易蒸发的低温低压雾状物（0.13-0.30MPa，1-4℃）进入蒸发器，即分隔了制冷剂的高压侧与低压侧，但工质（制冷剂）的液体状态没有变。

②调节流量。由于制冷负荷的改变以及压缩机转速的改变，要求流量作相应调整，以保持车内温度稳定，制冷剂正常工作。膨胀阀就起了把进入蒸发器的流量自动调节到制冷循环所要求的合适程度的作用

③防止“液击”和异常过热。膨胀阀以感温包作为感温元件控制流量大小，保证蒸发器尾部有一定量的过热度，保证蒸发器总容积的有效利用，并防止异常过热现象的发生。

（2）膨胀阀的结构及工作原理

膨胀阀根据平衡方式分为内平衡与外平衡两种，根据静止过热度调整（调弹簧预紧力）方式分为内调式与外调式两种，连接口又分为O形圈式与喇叭口式两种。详见表2-9。

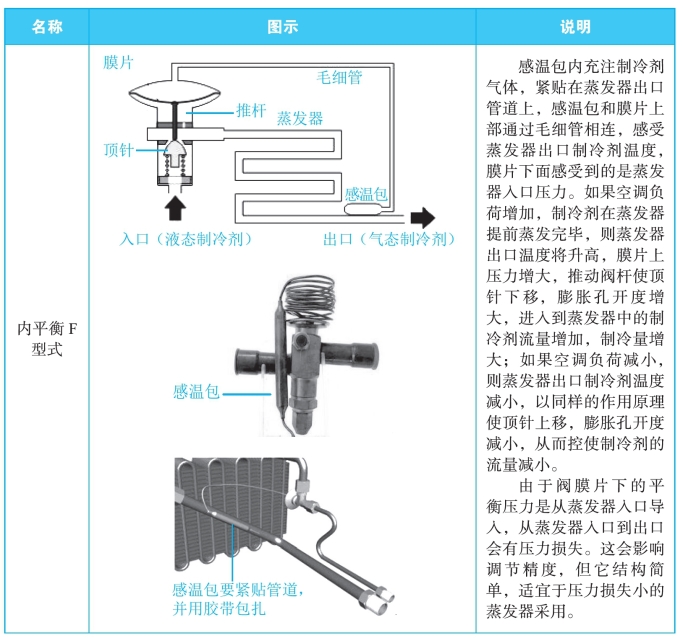

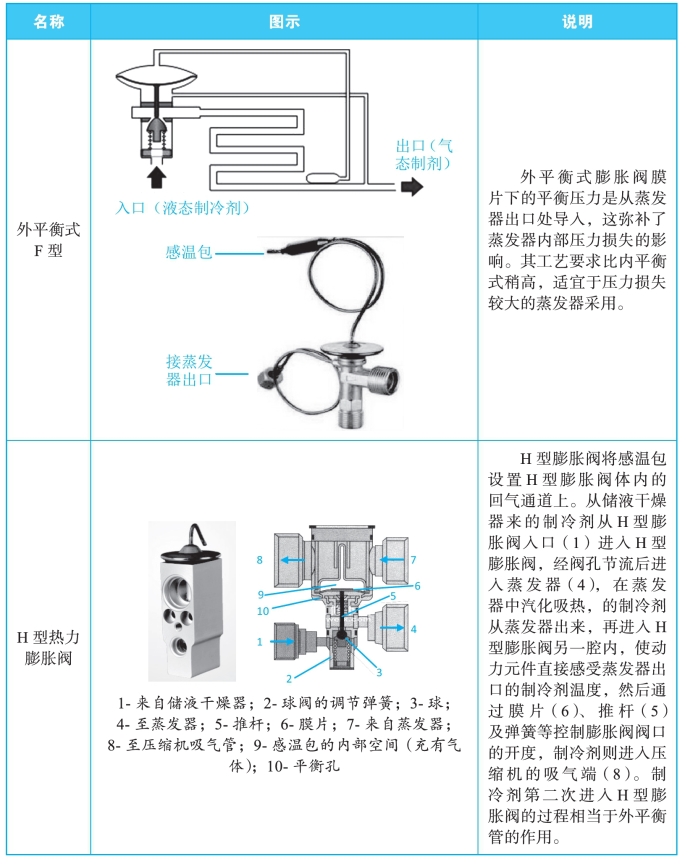

表2-9　膨胀阀的种类及工作原理

续表

（3）汽车空调膨胀阀常见故障及检测判断方法

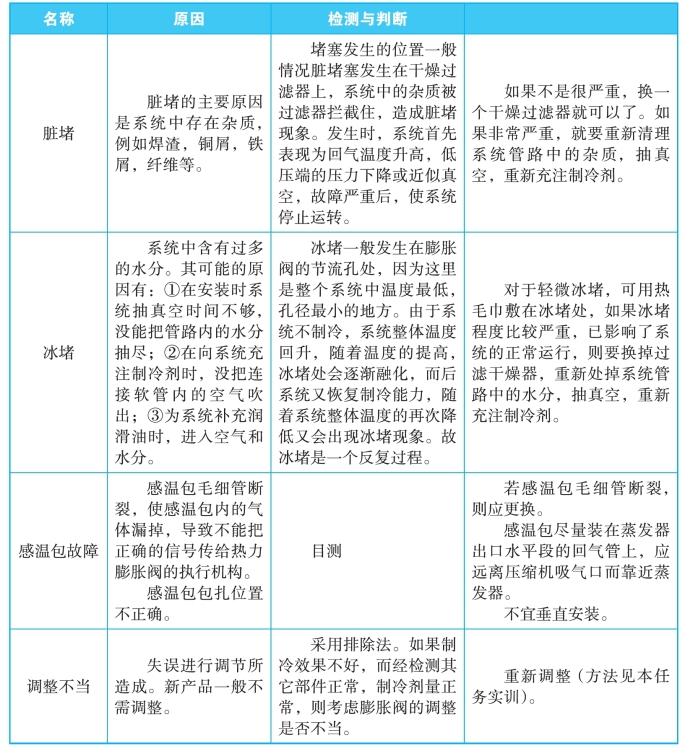

汽车空调膨胀阀的常见故障及检测判断方法见表2-10。

表2-10　汽车空调膨胀阀的常见故障及检测判断

图2-11　节流膨胀管

2.认识与检测节流膨胀管

（1）节流膨胀管的认识

节流膨胀管是一根细铜管，装在一根塑料套管内，塑料套管外环形槽内装有O型密封圈，是一种固定孔口的节流装置，其两端都装有过滤网，用于滤掉制冷剂中的杂质，以防堵塞膨胀口。如图2-11所示。节流膨胀管直接安装在冷凝器出口和蒸发器进口之间，由于它不能调节流量，液体制冷剂有可能在蒸发器中没有完全气化，这样就会有一些制冷剂液滴进入压缩机，造成压缩机液击而损坏，所以装有膨胀管的系统，必须同时在蒸发器出口和压缩机进口之间安装一个气、液分离器（详见任务四中的集液干燥器），实现气、液分离，避免液态制冷剂被吸入压缩机。

由于节流膨胀管没有运动部件，结构简单，成本低、可靠性高，同时节省能耗，有较广泛的应用。其缺点是制冷剂流量不能根据工况变化进行调节。

（2）节流膨胀管的检测

管道系统内的杂质等污物会集聚在节流管的密封圈后面，时间长了可能堵塞滤网和膨胀孔。

节流管堵塞时会有以下现象：①在制冷系统正常时，节流管是冰凉的，堵塞后其温度会是微暧的。②在制冷剂量正常的制冷系统中，检测低压压力（即压缩机的吸气压力），如果低于正常值，表明节流膨胀管处有堵塞现象。可以根据该现象来判断节流管是否有堵塞。

节流膨胀管不能维修，如果堵塞或损坏，只能更换新。

节流管位于蒸发器进液管入口处，取出有一定的难度。检修时需要用两把扳手拆下带O型密封圈处的接头和零件。可使用长嘴钳将其取出。安装时须用少量的冷冻润滑油润滑其O型密封圈，并与滤网一同插入管中，并推到终点。

3.膨胀阀的更换（拆装）

（1）膨胀阀的拆卸

①回收制冷剂

②从膨胀阀前围板上拆卸压缩机的吸入软管和液管（来自储液干燥器）管板固定螺母。如图2-12所示。

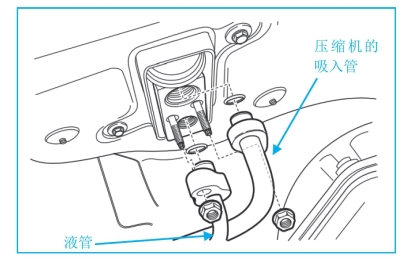

图2-12　拆卸吸入软管/液管管板固定螺母

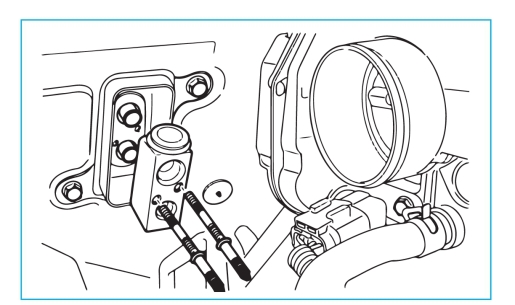

③拆卸膨胀阀管板双头螺栓。拆卸膨胀阀。报废O形密封圈。如图2-13所示。

图2-13　拆卸膨胀阀

4.膨胀阀的性能测试

（1）在空调系统中检测性能

在空调系统中对膨胀阀的性能进行检测后才能确定是否需要从制冷系统中拆下来维修或更换。其步骤详见表2-11。

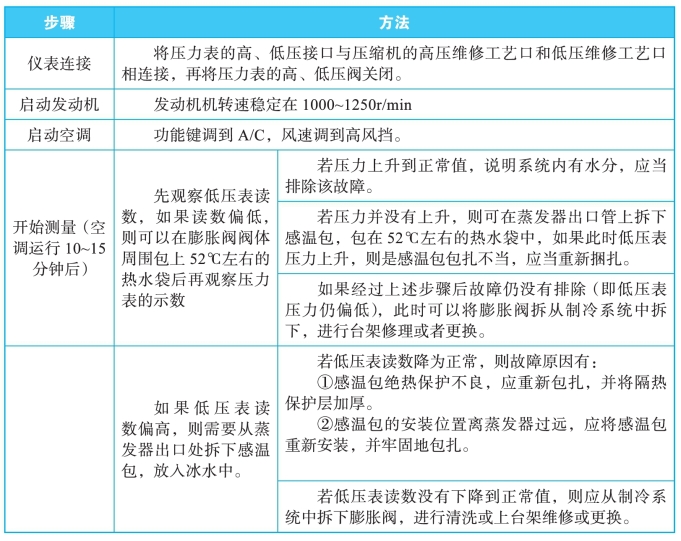

表2-11　膨胀阀在路（在制冷系统）测试

图2-14　取下膨胀阀的滤网

（2）膨胀阀的清洗

膨胀阀的清洗步骤如下：(www.daowen.com)

①排出制冷系统的制冷剂，将膨胀阀拆下来，并同时将储液干燥器拆下来进行更换。

②拧下调整螺母，并记住转动的圈数，因为在重装时，必须使螺母转回到原来的位置，才能保证制冷系统工作时，制冷剂在蒸发的过冷度。

③拆下弹簧、阀座、阀门和推杆。

④将膨胀阀进口处的滤网取下，如图2-14所示。

⑤用汽油清洗干净所有的零件，特别注重阀口和滤网的清洗。并用压缩空气将它们吹干净。

⑥装配。按拆卸的相反顺序进行装配。

（3）膨胀阀的台架检修

①将膨胀阀从制冷系统卸下来，按图2-15所示将压力计、制冷剂罐与膨胀阀联接起来。

②将感温包浸泡在可调水温的容器中，关闭歧管压力计上的手动阀，然后旋转注入阀手柄，使阀针刺破制冷剂罐上的密封垫并将管路中的空气排除。

③关闭高压手动阀、感温包放入52℃温水中；拧开制冷剂阀门，开启高压手动阀，

将高压表调为483KPa；读出低压表值，应该在296～379KPa范围内；若读数超过379KPa，

说明膨胀阀供应制冷过量，若读数低于296KPa，说明膨胀阀供应制冷剂不足。可利用调整弹簧调节膨胀阀的流量，拧开膨胀阀出口接头，用内六方锥形调整螺母、顺时针转动，制冷剂供应减少；反之增大。

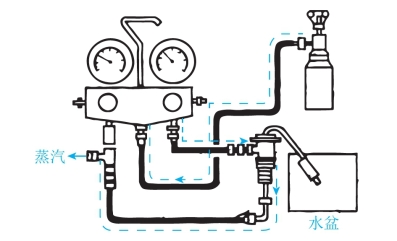

图2-15　检修膨胀阀所用仪表和器材的连接

任务实训

本任务实训内容详见表2-12。

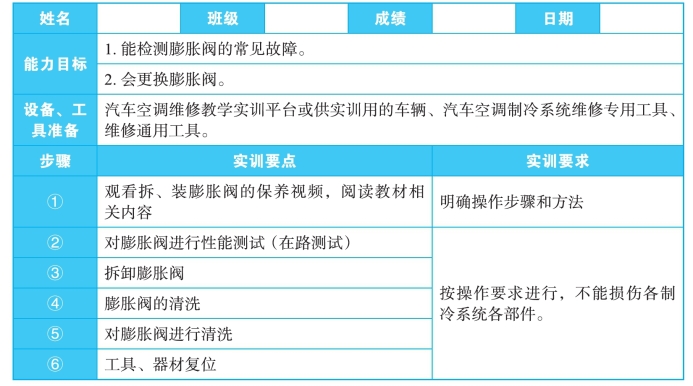

表2-12　《任务三、节流装置不良引起的制冷效果差故障的检修》实训工单

任务练习

一、选择题

1.膨胀阀的安装位置是在（）。

A.冷凝器入口　　　B.蒸发器入口

C.贮液干燥器入口　D.压缩机入口

2.节流管的安装位置是在（）。

A.冷凝器入口　　　B.蒸发器入口　　C.集液器入口　　D.压缩机出口

3.内平衡式膨胀阀，膜片下的平衡压力是从（）处导入。

A.冷凝器入口　　　B.蒸发器入口　　C.冷凝器出口　　D.蒸发器出口

4.外平衡式膨胀阀，膜片下的平衡压力是从（）处导入。

A.冷凝器入口　　　B.蒸发器入口　　C.冷凝器出口　　D.蒸发器出口

5.在拆装过程中要注意，膨胀阀需（）。

A.水平安装，不能倒置　　　　　　　　B.直立安装，不能倒置

C.不能直立安装　　　　　　　　　　　D.无特殊要求

二、填空题

1.节流膨胀装置主要包括_________、__________等类型。

2.膨胀阀出现阻塞或节流作用失效的故障，会造成系统不制冷或制冷不足。常见的故障有__________、___________安装位置松动移位等。

3.膨胀阀根据平衡方式分为________与________两种，根据静止过热度调整（调弹簧预紧力）方式分为________与________两种，连接口又分为________式与________式两种。

4.节流管的主要故障是________，一旦发生堵塞，一般只能更换，而且同时还需更换______。

5.膨胀阀的主要作用是______、______、_______、________等作用，是制冷系统中的重要部件。

三、简答题

1.怎样拆卸和安装膨胀阀？

2.节流管的常见故障是什么？怎样排除？

3.怎样对膨胀阀进行清洗？
