1.认识制冷剂鉴别仪

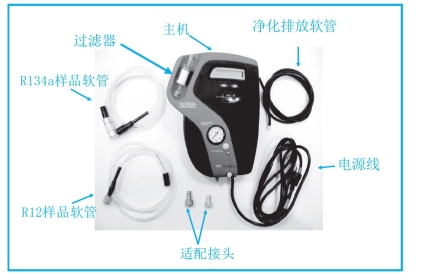

制冷剂鉴别仪用于检验制冷剂的类型、纯度、非凝性气体以及其他杂质。技能大赛采用ROBINAIR16910型制冷剂鉴别仪（如图1-25所示）。它可以鉴别5种成分：R134a、R12、R22、HC、AIR（空气），纯度以百分比显示，精度为0.1%。

图1-25　制冷剂鉴别仪

2.制冷剂鉴别仪的使用方法

（1）仪器准备工作

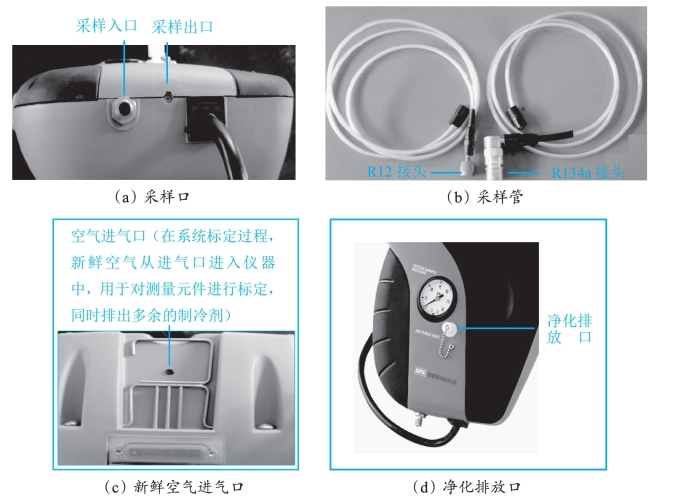

①检查仪器的采样口、空气进气口、净化排放口是否脏污、堵塞等。根据需要选择一根R12或R134a采样管。检查采样管是否有裂纹，磨损痕迹，脏堵或污染。不能使用任何有磨损的管子。把采样管安装到仪器的样品入口处。如图1-26所示。

图1-26　检查管口

根据需要选择一根R12或R134a采样管。检查采样管是否有裂纹，磨损痕迹，脏堵或污染。绝对不可以使用任何有磨损的管子。把采样管安装到仪器的样品入口处。

②检查过滤器。过滤器不能有红点，若有红点，说明污染。必须进行更换，以避免仪器失效。如图1-27所示。

(www.daowen.com)

图1-27　检查过滤器

③检查空调系统或制冷剂罐上的样品出口处，确保出口处样品为气态，出口不允许有液态样品或冷冻油流出来。

（2）制冷剂鉴别仪使用方法

将仪器的电源接头连接到车载电源或市电电源上。通过夹子用车载电源供电（10～14　伏）或墙上的市电电源（22V）插座供电。

制冷剂鉴别仪的使用方法详见表1-8。

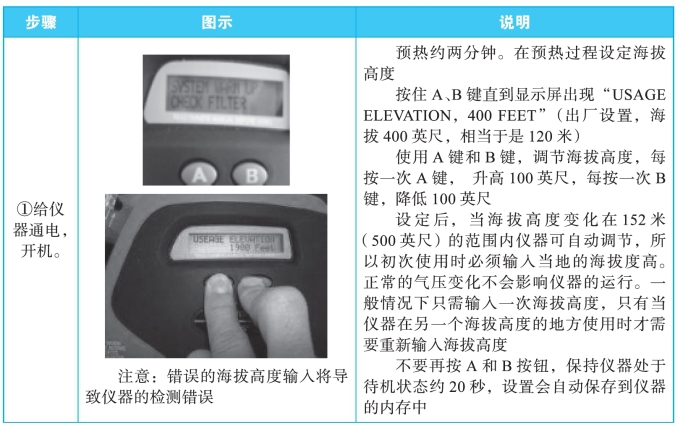

表1-8　制冷剂鉴别仪的使用方法

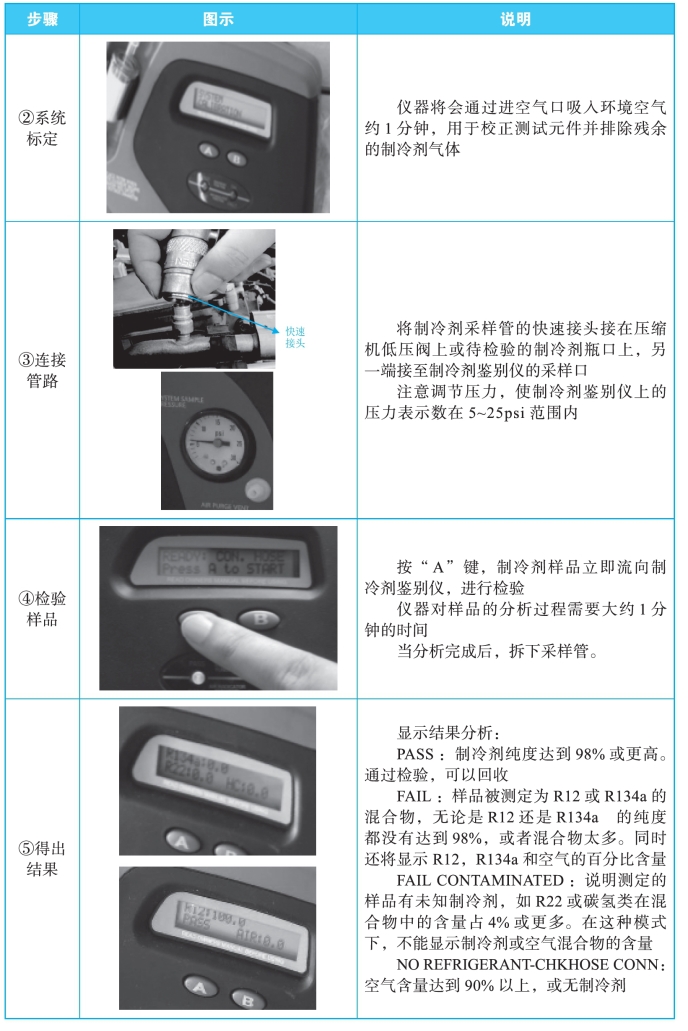

续表

分析结果将保留在仪器的显示屏上，直到使用者按下A　按钮。按下A　按钮后要根据显示屏的提示进行操作。如果接着需要对另一个样品进行检测，直接从步骤③开始操作。
