1.三通压力表

三通压力表分低压表和高压表两类，如图1-12所示。

图1-12　三通压力表

1-手柄　2-压力表（低压表带真空度检测，高压表则不带）3-该管口在使用中连接接制冷系统　4-在使用中，该管口应连接充设备或抽真空设备

三通压力表的特点：

手柄顺时针旋紧（关闭）时，管口3与压力表能通气，4与压力表不能通气。手柄逆时针打开时，管口1、管口2和压力表三者间能通气（所以该阀叫三通阀）。

2.歧管压力表（复合压力表）

（1）歧管压力表的认识

使用歧管压力表，要熟悉其关键部位的特点和功能，如图1-13所示。

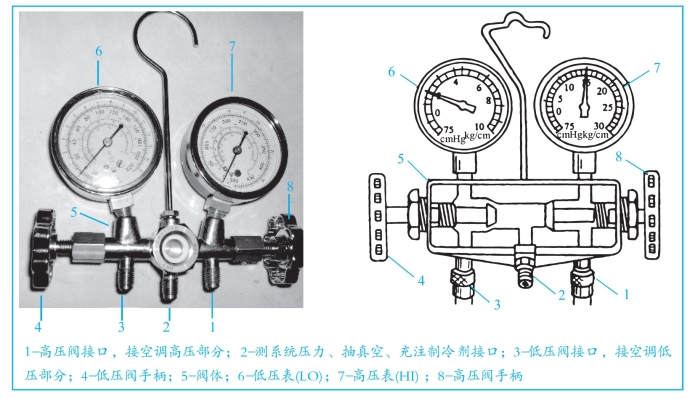

图1-13　歧管压力表

（2）歧管压力管的特点

①低压表量程为：-0.1～0.9MPa；高压表量程为：0～3.4MPa；

②低压手柄顺时针（从图中向右看）旋到底即关闭时，低压表与管口3之间能通气，低压表与管口2之间不通气。低压手柄逆时针转动即开启时，低压表、管口3与管口2三者间能通气；

高压手柄顺时针转到底（从图中向左看）关闭时，高压表与管口1之间能通气，高压表与管口2之间不能通气。逆时针转动即开启时，高压压表、4与5三者间能通气；

（3）岐管压力表的使用(www.daowen.com)

高压阀（HI）和低压阀（LO）同时关闭，可对高、低压侧压力进行检测。

高压阀和低压手动阀同时打开，全部管道连通。此时接上真空泵则可对系统进行抽真空。

高压阀关闭，而低压手动阀打开，则可由低压侧充注气态制冷剂。

高压阀打开，而低压手动阀关闭，则可由高压侧充注液态制冷剂，也可排出制冷剂，使系统放空。

（4）使用岐管压力的注意事项

①对压力表，在阀门关闭、开启这两个状态各管口的连通关系要搞清楚。这是正确使用该表的关键。

②表中气体的绝对压力=表压力（即表指示的压力）+大气压。本书后续章节所述的压力是指表压力。

③使用新型环保制冷剂的空调器的维修专用工具与使用R22的空调器的维修专用工具相比，在结构、外形、工作原理和使用方法是基本一样的。但大小尺寸、管口直径有所不同，制造材料也有所不同，在后续项目中结合具体的应用进行介绍。

图1-14　空调维修用压力表刻度盘（示例）

④压力表有多条刻度线，每条刻度线对应着不同的压力单位，也对应着该压力表能够使用的各种制冷剂的类型。所以应根据使用的制冷剂类型选定相应的压力单位和刻度线。R22一般选MPa或kg/cm2为单位，R410a一般选psi为单位，其换算关系为：1bar=1ATM=1kg/cm2=0.1MPa=14.7psi。现以图1-14所示的低压表为例简介刻度盘的结构。

图1-12中，标示①的两条刻度线为压力刻度线，单位为kg/cm2和psi，标示②的三条刻线从内到外依次为R22、R12、R502这三种制冷剂在不同压力时对应的温度刻度线。维修中通过该表可看出R22、R12、R502中的任一种制冷剂的压力和该压力下的温度。

⑤压力表软管与接头连接时只准用手拧紧，不准用工具拧紧。

⑥检修完毕后，软管应与接头连起来收好。

⑦使用时要排净管内空气。

⑧R12和R134a不可以使用同一个歧管压力计（两种制冷剂接头尺寸也不相同）。
