1.小型车辆空调制冷系统的布置方式

轿车、小型客车由于空间的限制，常采用直联方式驱动压缩机（没有副发动机，压缩机由主发动机驱动）。轿车空调的一般布置如图1-6所示。

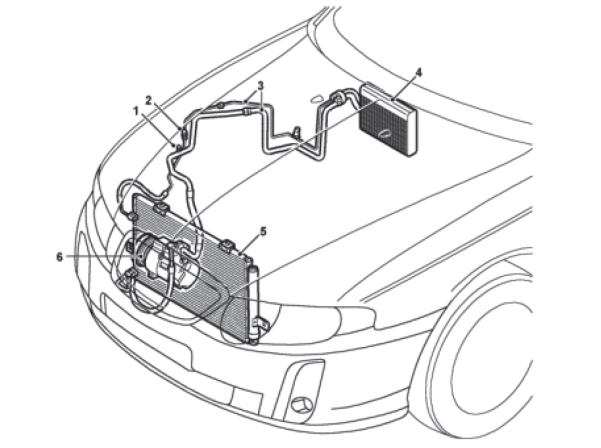

图1-6　轿车空调的一般布置示例（上汽荣威750）

1-低压维修连接器　2-高压维修连接器　3-制冷剂管路4-蒸发器及带温度调节装置的膨胀阀　5-冷凝器　6-压缩机

注意：

由于压缩机由主发动机带动，为了避免主发动机的怠速稳定性和汽车的加速性能，这类压缩机都采用电磁离合器，这样遇到紧急情况时会自动分离，压缩机停转，主发动机的负荷减小。

冷凝器装在发动机之前，因而发动机散热器（用于对发动机冷却液散热、降温）的散热效果会受到影响，如果配置不好，散热器内的冷却液容易沸腾。所以配置时应考虑二者之间的距离。现已采用了在冷凝器前增设风扇的方式（风扇由蓄电池供电。这样可改善冷凝器和散热器的散热效果，使冷凝器的冷却不受汽车行驶速度的影响。

管道系统常采用高压气液通用软管和低压气液软管，既可防振，也便于安装。

2.大中型车辆空调的布置方式

大客车、中巴车等大中型客车的压缩机驱动方式主要是独立式驱动（注：由专用的副发动机驱动压缩机），也有直联式驱动。大中型车辆的空调种类要比小型车辆多，布置方式较复杂，见表1-2。

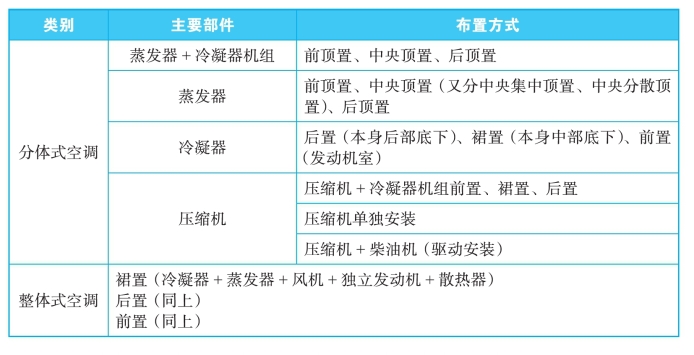

表1-2　大中型车辆的空调的布置方式

例如，蒸发器+冷凝器机组顶置式分体式空调的布置如图1-7所示。鼓风机和由蒸发器+冷凝器机组构成的热交换系统都是采用纵向排列，这样可使空气经处理后的空气在车厢内分布均匀。顶置系统的外罩采用玻璃纤维增强塑料制成，有较强耐腐蚀作用。这类布置方式既适用独立式空调，也适用于非独立式空调。

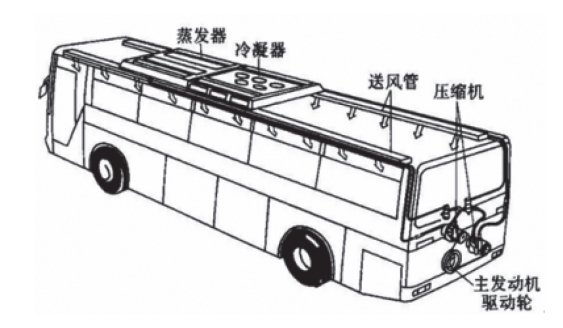

图1-7　蒸发器+冷凝器机组顶置式分体式空调的布置

任务实训

本任务的实训内容详见表1-3。

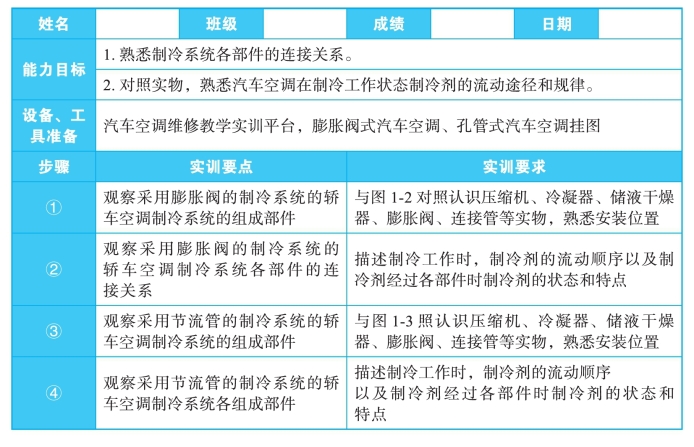

表1-3　《任务一、熟悉汽车空调制冷系统的组成》实训工单

任务练习

一、选择题

1.图1-8中1～7为制冷部件的标号。下列说法正确的是（）。

A.标号5的器件为蒸发器

B.标号3的器件为蒸发器

C.标号2的器件为储液干燥器(www.daowen.com)

D.标号4的器件为膨胀阀

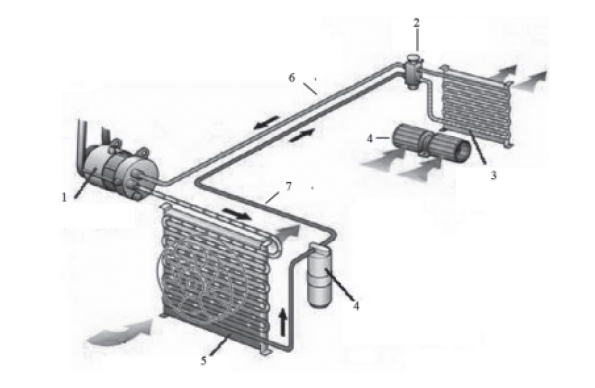

图1-8　汽车空调的构造示意图

2.汽车空调把整个系统分为高压和低压两个部分，制冷剂在制冷系统中进行制冷循环，每一循环可分为四个工作过程，这四个工作过程的工作顺序是（）。

A.压缩、冷凝、膨胀、蒸发

B.压缩、膨胀、蒸发、冷凝

C.蒸发、冷凝、压缩、膨胀

D.蒸发、压缩、膨胀、冷凝

3.制冷系统中，由压缩机排气口到冷凝器入口这一段管路，温度可达（）。

A.40～50℃B.70～80℃C.5～10℃D.0～3℃

4.（）的作用是把来自压缩机的高温高压气体通过管壁和翅片将其中的热量传递给周围的空气，从而使高温高压的气态制冷剂冷凝成高温中压的液体。

A.冷凝器　　　　　B.蒸发器　　　　C.电磁离合器　　D.贮液干燥器

5.在制冷系统中，制冷剂（）被压缩机吸入，压缩成高压、高温蒸汽，然后再经排气管进入冷凝器。

A.液体通过吸气管　　　　　　　　　　B.液体通过排气管

C.气体通过吸气管　　　　　　　　　　D.气体通过排气管

二、填空题

1.汽车空调系统按驱动方式可分_____式汽车空调系统和_____式汽车空调系统，按控制方式可分为________和________。

2.汽车空调按结构形式可分为_____式空调、______式空调以及_________式空调。

3.在冷凝器内，制冷剂从_____变成_____高温高压的液态。

4.汽车空调制冷系统主要由____、____、____、______、_____和_____等组成。

5.小型乘用车辆一般采用__________的布置方式。

三、简答题

1.简述汽车空调制冷循环过程，并说明在各过程有什么特点。

2.采用膨胀阀和采用节流管的制冷系统在结构上有什么不同？

3.制冷常用的压力单位有哪些？它们之间怎样换算？
