在建筑立面图中，门窗均为重要图形对象，窗户反映了建筑物的采光的状况。在绘制窗户之前，应观察该立面图上共有多少种类的窗户。在用AutoCAD绘制一种窗户时，可以先绘制一个例子，将其制作为块，插入图中即可。在本例中，有2种窗户，阳台窗户和主卧室窗户。绘制方法步骤如下：

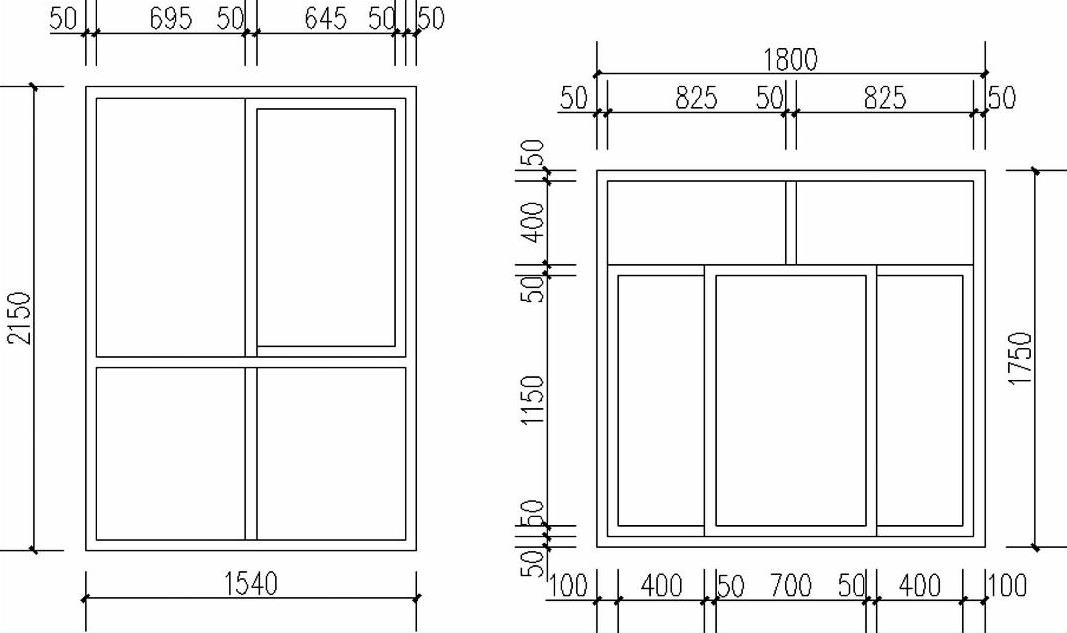

步骤1 绘制窗户图块。切换到“0”图层，分别绘制，如图9-7所示阳台窗户图案和主卧室窗户图案，把所绘制好的窗户图案分别成块，并分别命名为“阳台窗户”和“主卧室窗户”。

图9-7

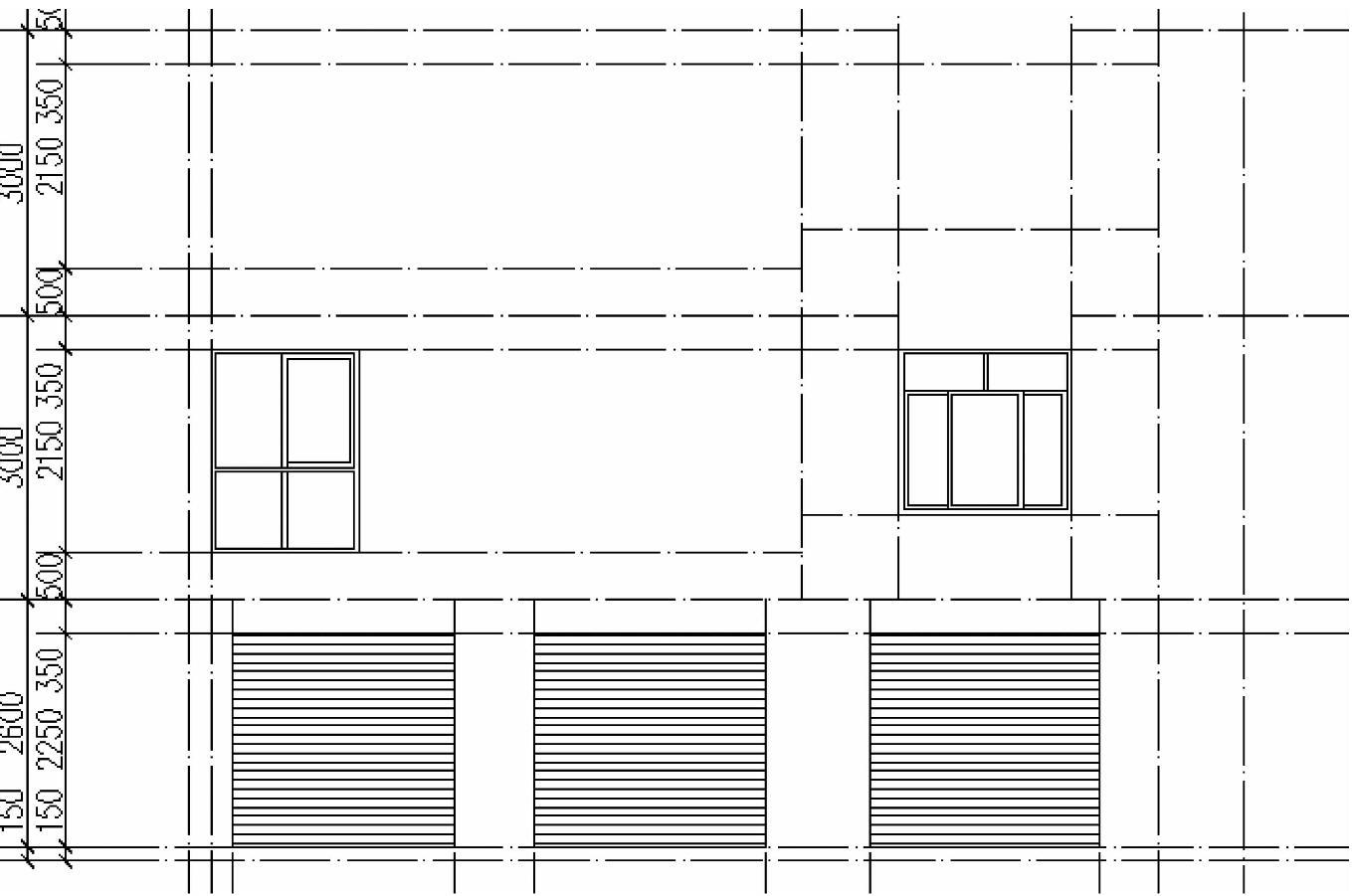

步骤2 切换到“窗”图层，执行“I”插入命令，选择步骤1的窗户图块分别插入到如图9-8所示的位置。

图9-8

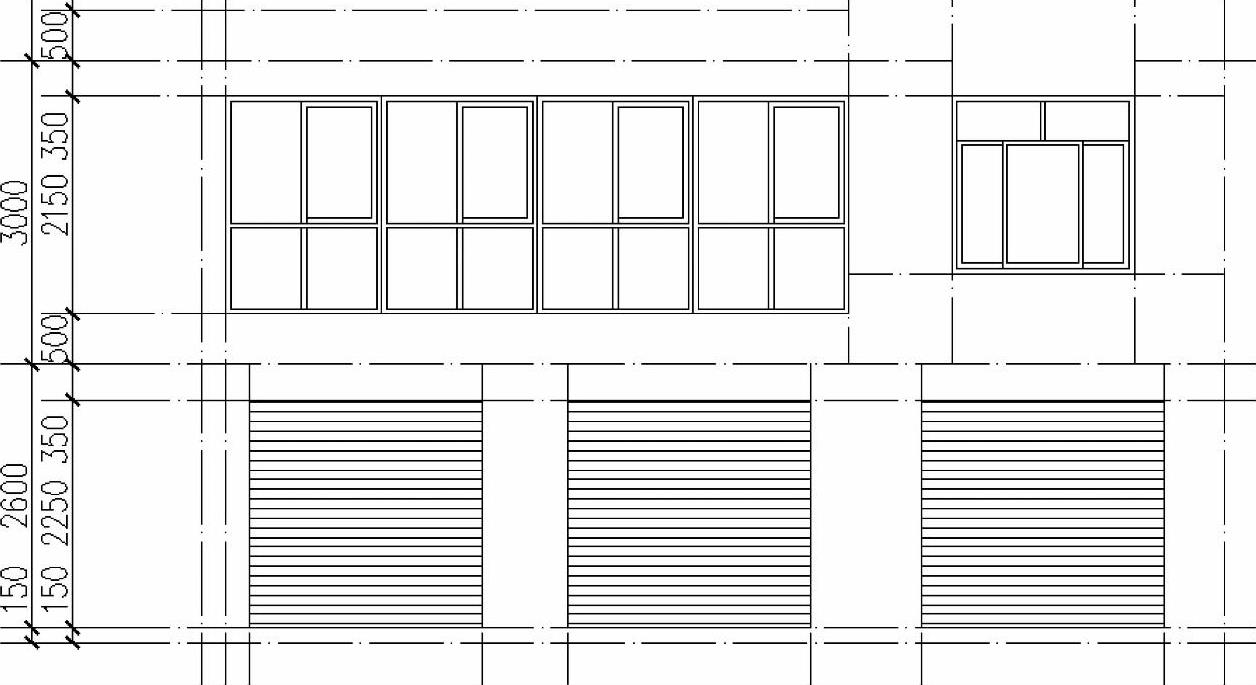

步骤3 执行“CO”复制命令，选择步骤2的阳台窗户图块为复制对象，以窗图形的左下角点为基点，向右并列复制4个，如图9-9所示。

(www.daowen.com)

图9-9

步骤4 绘制窗户的窗台板。切换至“构配件”图层，执行“REC”矩形命令，在点1和点2分别绘制6230×100的矩形；重复矩形命令，在主卧室窗户附近绘制一个2000×100的矩形，并将其移动至楼梯间窗户下方，使矩形顶边的中点与窗户的底边中点对齐，执行“CO”复制命令，将该矩形向上复制一个，使其底边中点与窗户顶边的中点对齐，如图9-10所示。

图9-10

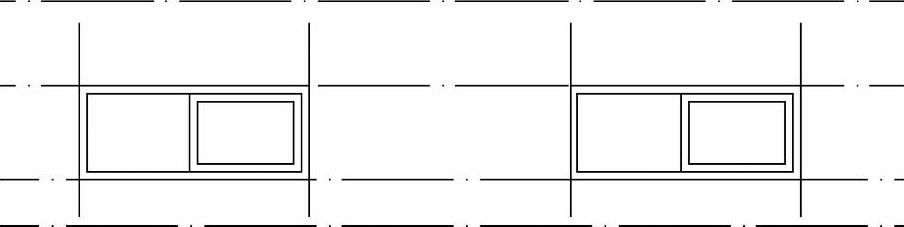

步骤5 切换至“窗”图层，执行“I”插入块命令，在顶层矮窗辅助线位置插入“矮窗”图块（读者可从光盘中的第9章获得该图块），如图9-11所示。

图9-11
