步骤1 将当前图层设为“辅助线”图层,执行“O”偏移命令,将最左侧的轴线向右偏移800,并将偏移得到的轴线转换到辅助线图层,使其转化为辅助线。
步骤2 执行“BR”打断命令,将步骤1得到的辅助线进行打断至合适的长度,得到上方窗户的一条辅助线。

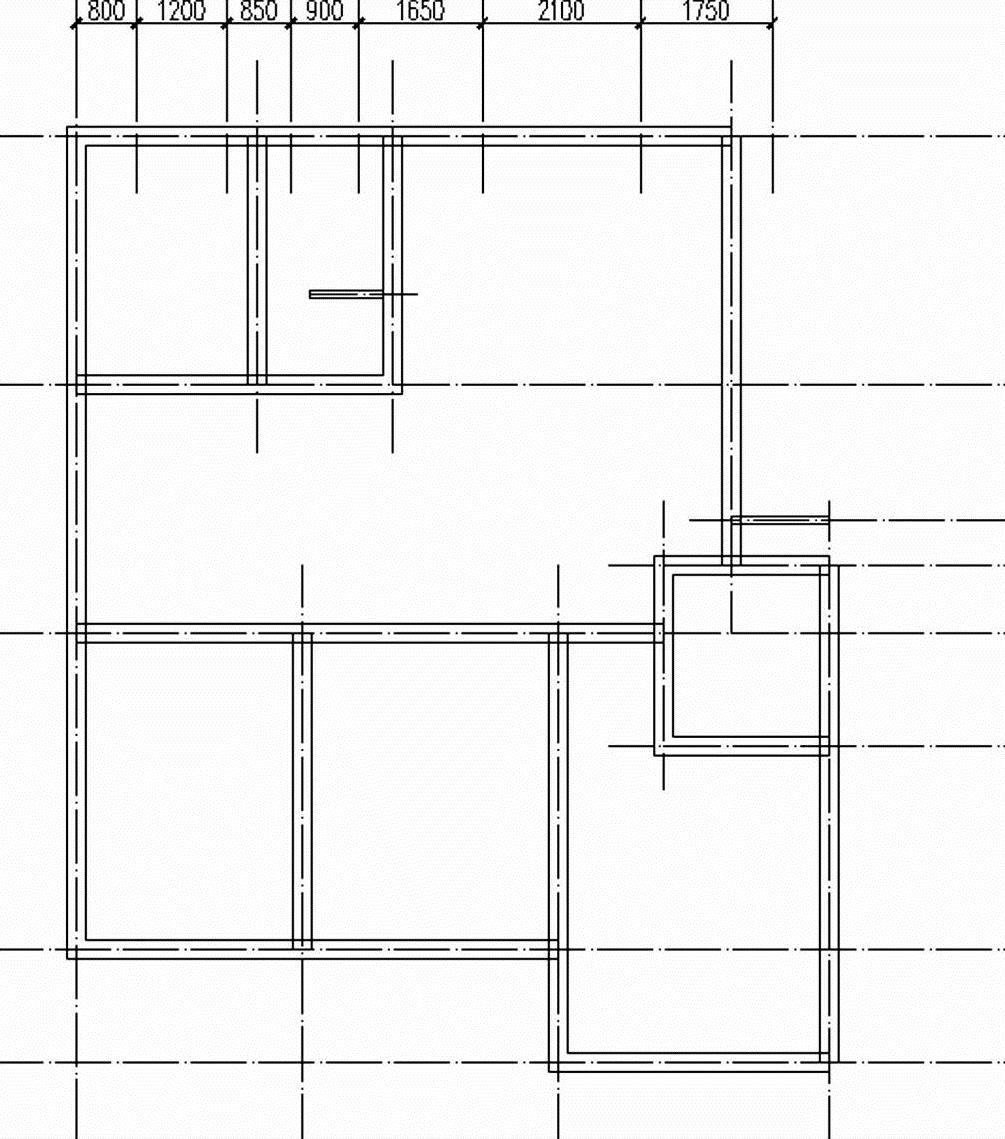

步骤3 执行“O”偏移命令,将步骤2得到的辅助线依次向右偏移1200、850、900、1650、2100、1750,即可得到上部的窗户辅助线,如图8-11所示。

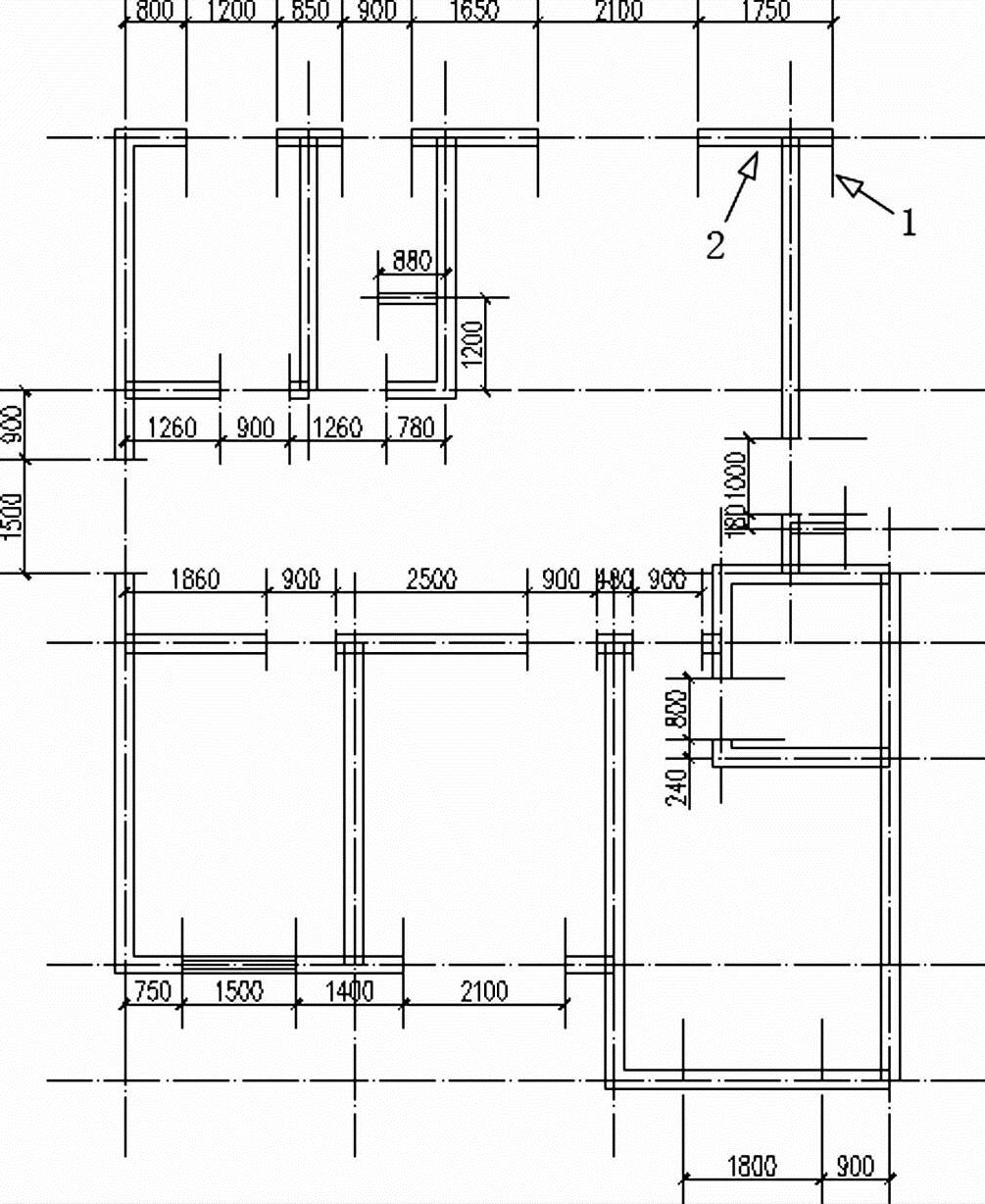

步骤4 应用上面的方法,绘制左侧、下部及其内部的门窗辅助线,如图8-12所示。
步骤5 执行“TR”修剪命令,根据步骤4绘制好的辅助线,对已经绘制好的墙体进行修剪,修剪出门窗洞口,再执行“EX”延伸命令,选择辅助线1为边界,将墙线2延伸至辅助线1,如图8-13所示。

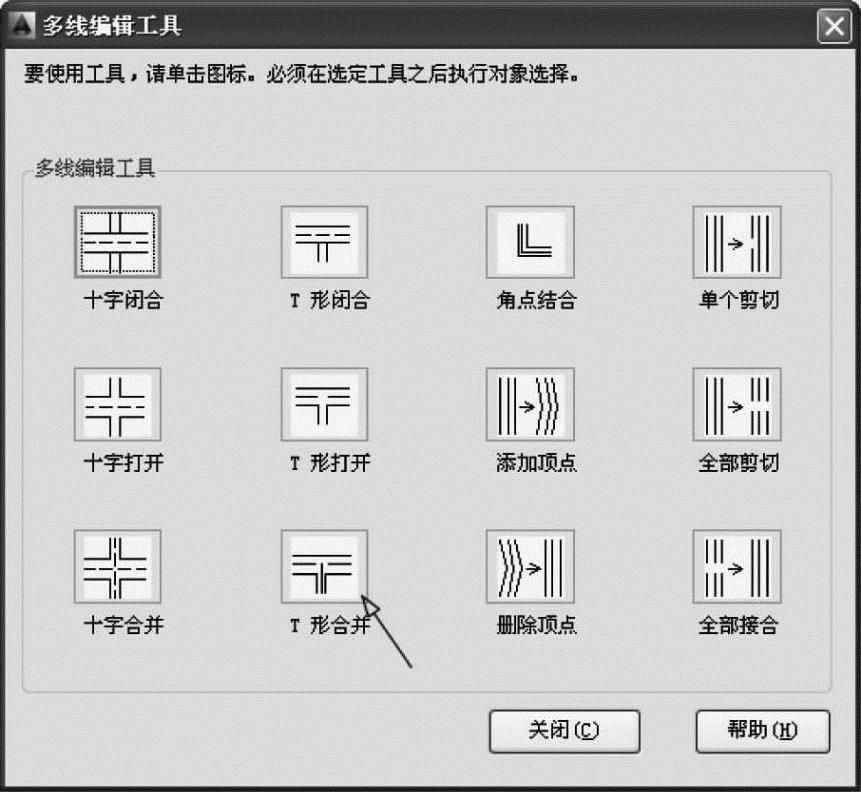

步骤6 多线编辑,在多线上任意位置双击鼠标左键,调出“Mledit”命令,弹出“多
图8-11
图8-12

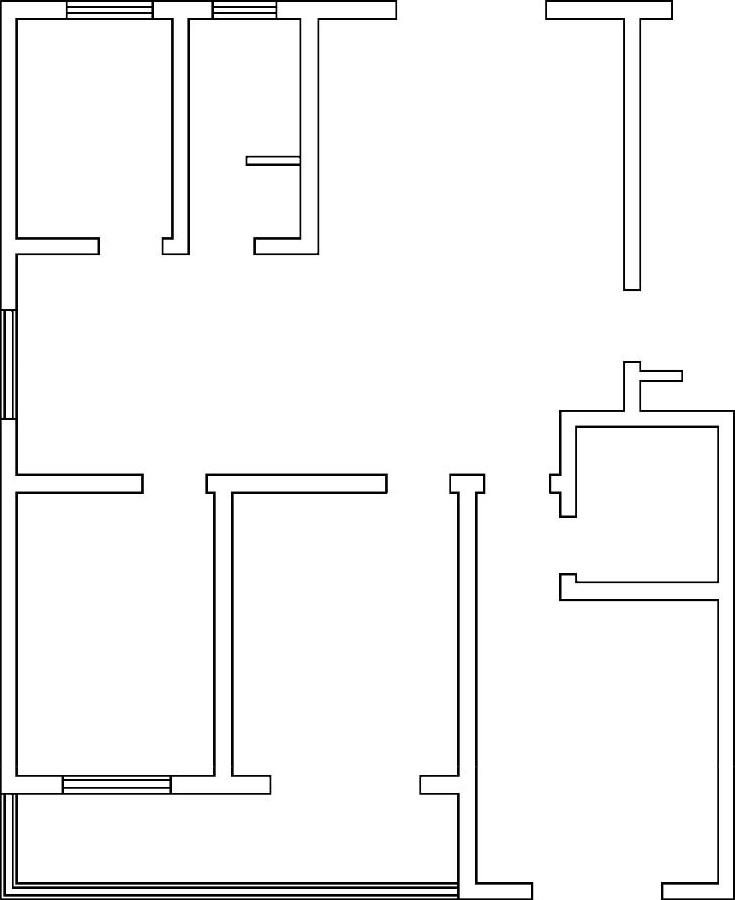

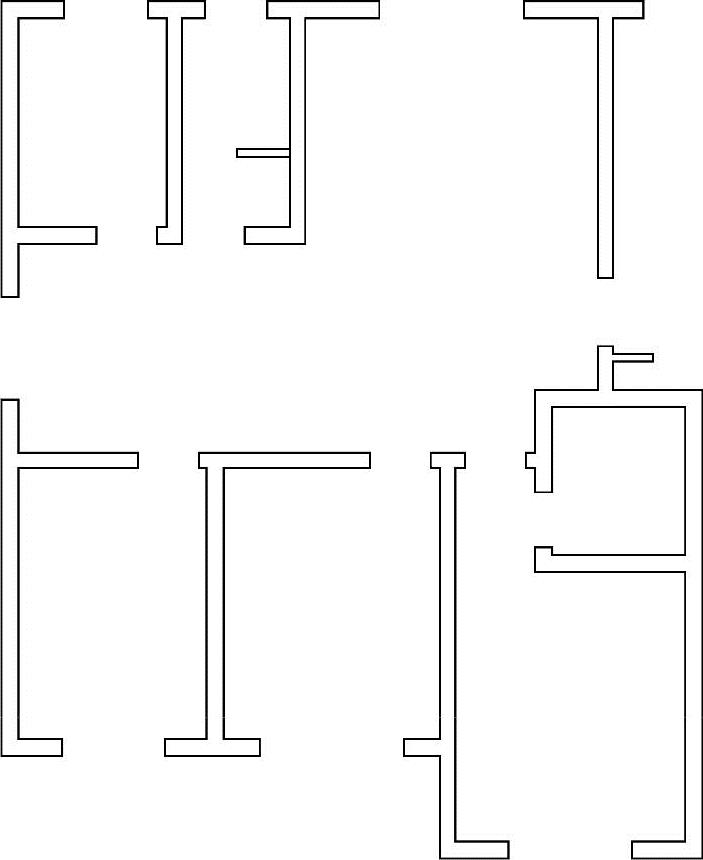

线编辑工具”对话框,如图8-14所示,单击“T形合并”按钮,对墙体“T形”相交的地方进行修改,应用同样的方法,对墙体“L形”相交的地方进行编辑,编辑完成后如图8-15所示。
图8-13
图8-14
图8-15
注意:在进行“T形合并”时,当提示选择第一条多线时,单击“T形”的竖线部分,后选择横线部分。
步骤7 将图层切换到“窗”图层,执行“ML”命令,设置“对正=无,比例=240.00,样式=WIN”,绘制窗户,如图8-16所示。

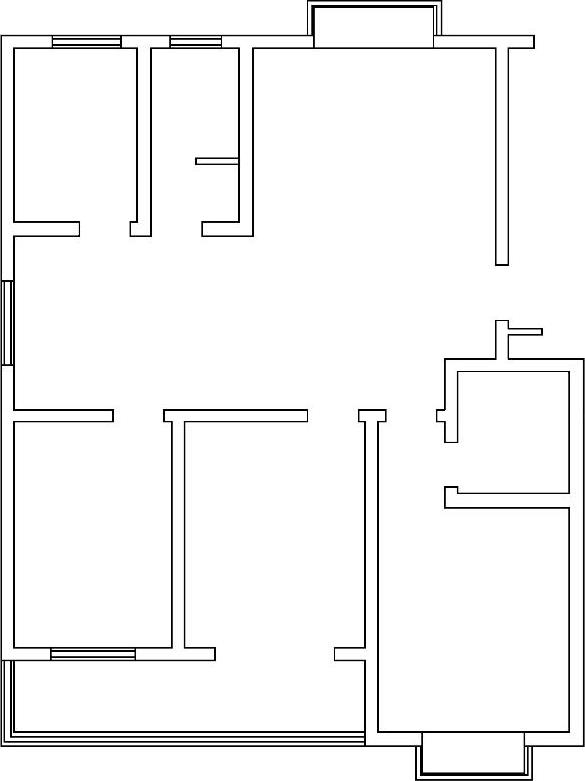

步骤8 绘制飘窗,执行“PL”命令,按〈F8〉键打开正交模式,如图8-17所示,指定第1点,第2点向上移动十字光标,输入距离480,第3点向右移动十字光标,输入距离2100,指定第4点。
执行“O”命令,将刚绘制的线依次偏移40、80,再执行“L”命令,连接第5点和第6点。应用同样的方法绘制飘窗,效果如图8-18所示。
(www.daowen.com)
图8-16
图8-17
图8-18
图8-19

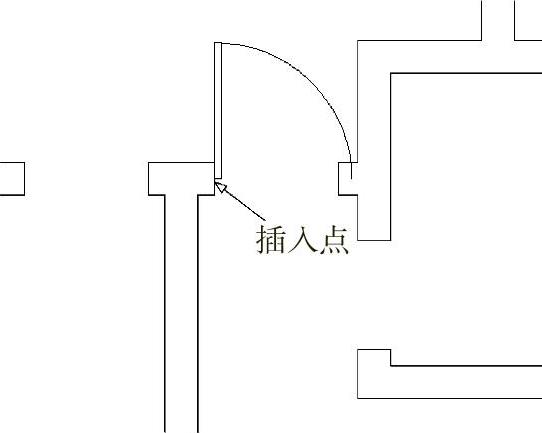

步骤9 切换至“门”图层,执行“I”插入命令,弹出“插入”对话框,如图8-19所示,选择图块“门”,单击“确定”按钮,将门插入如图8-20所示的门洞线与轴线的交点。可以利用动态块的夹点对其进行翻转和改变大小,也可以选中动态块后右击鼠标,在弹出的快捷菜单中选择“快捷特性”命令,在“块参照”面板中修改门洞宽度、旋转角度和翻转状态等,如图8-21所示。
图8-20
图8-21
步骤10 执行“CO”复制命令,以步骤9插入的门为对象,复制到所有平开门门洞位置,如图8-22所示。

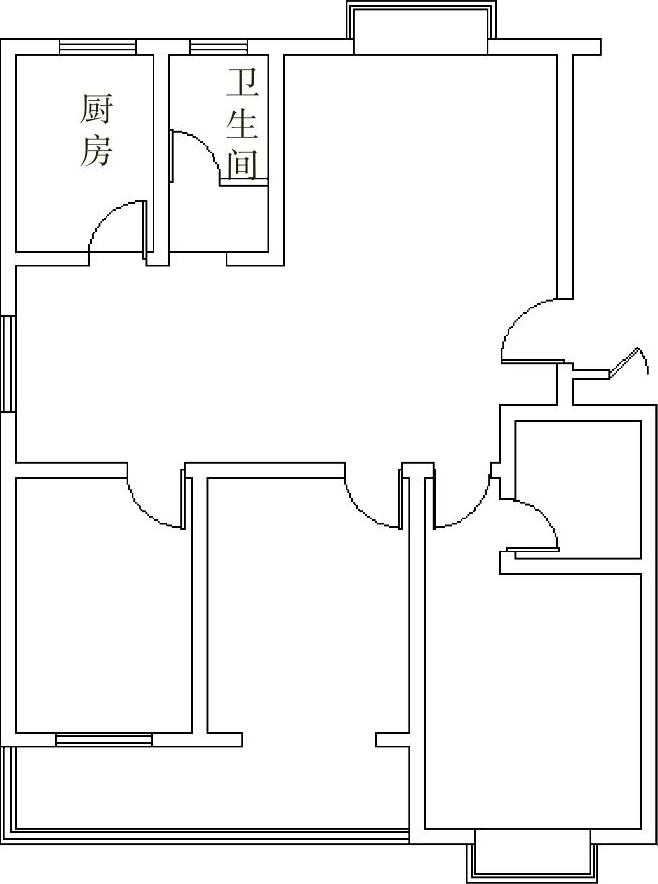

步骤11 使用“M”移动等命令,以及动态门块的编辑夹点,调整门的位置以及门的开启方向,执行“L”直线命令,在卫生间和厨房门口绘制高差线,如图8-23所示。
图8-22
图8-23

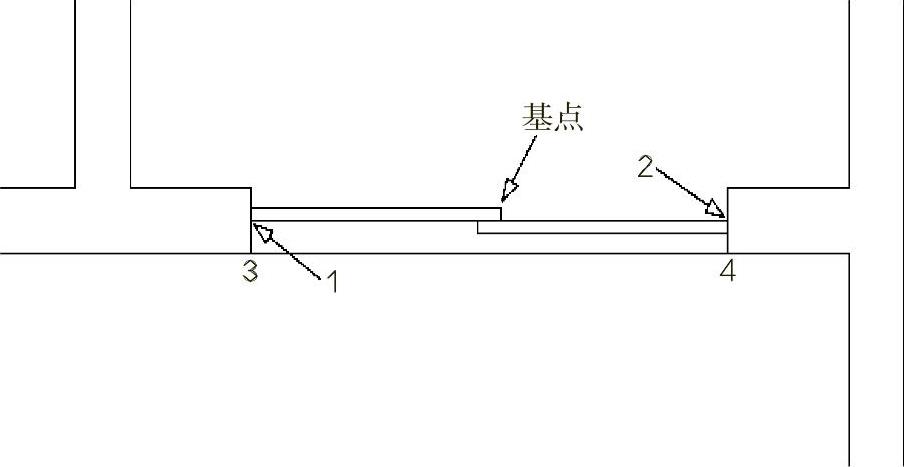

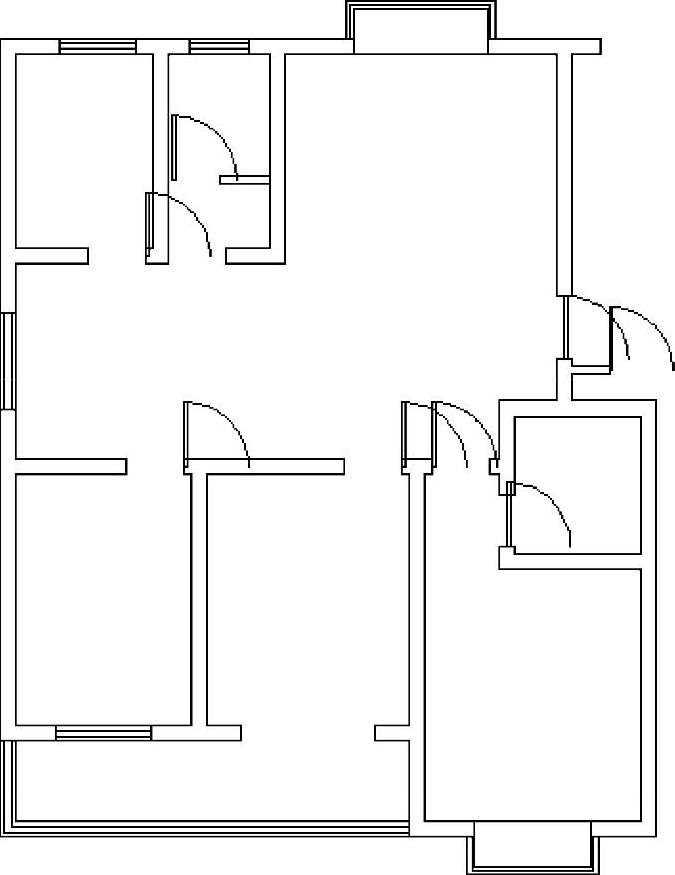

步骤12 绘制推拉门。执行“REC”矩形命令,指定点1为第一点,键盘输入第二点(@1100,50)便得到矩形,执行“CO”复制命令,选择矩形为复制对象,指定矩形右上角点为基点,将其复制至点2,执行“L”直线命令,连接点3和点4绘制高差线,如图8-24所示。
图8-24
