轴线是用来定位墙体或柱子的定位线，正确地绘制轴线有利于快速、高效地绘制墙体或柱子。

由于该住宅平面图为左右对称结构，故在绘制时，先绘制左侧的一半内容，再利用镜像命令即可获得全部图形。其绘制步骤如下：

步骤1 绘制水平轴线。

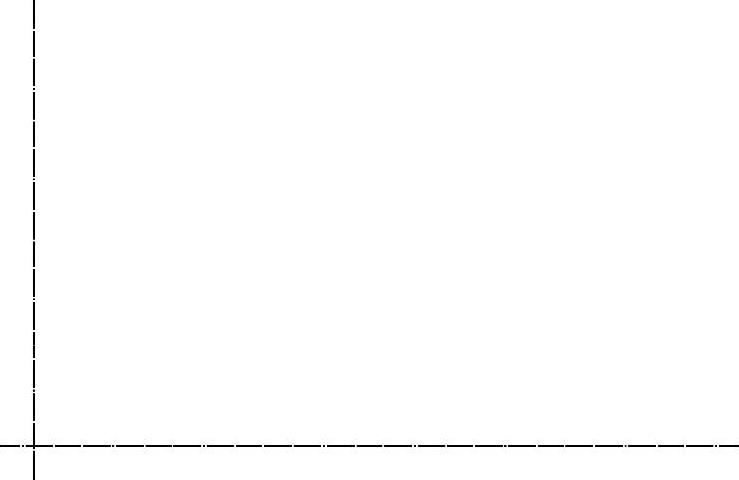

将“辅助线”图层置为当前图层，执行“L”直线命令，绘制长度为22000的水平直线和长度为14300的垂直直线，如图8-3所示。

执行“O”偏移命令，依次将水平轴线向上偏移距离1500、2700、1500、900、2400、3300，效果如图8-4所示。

图8-3

图8-4

步骤2 绘制底部轴线。

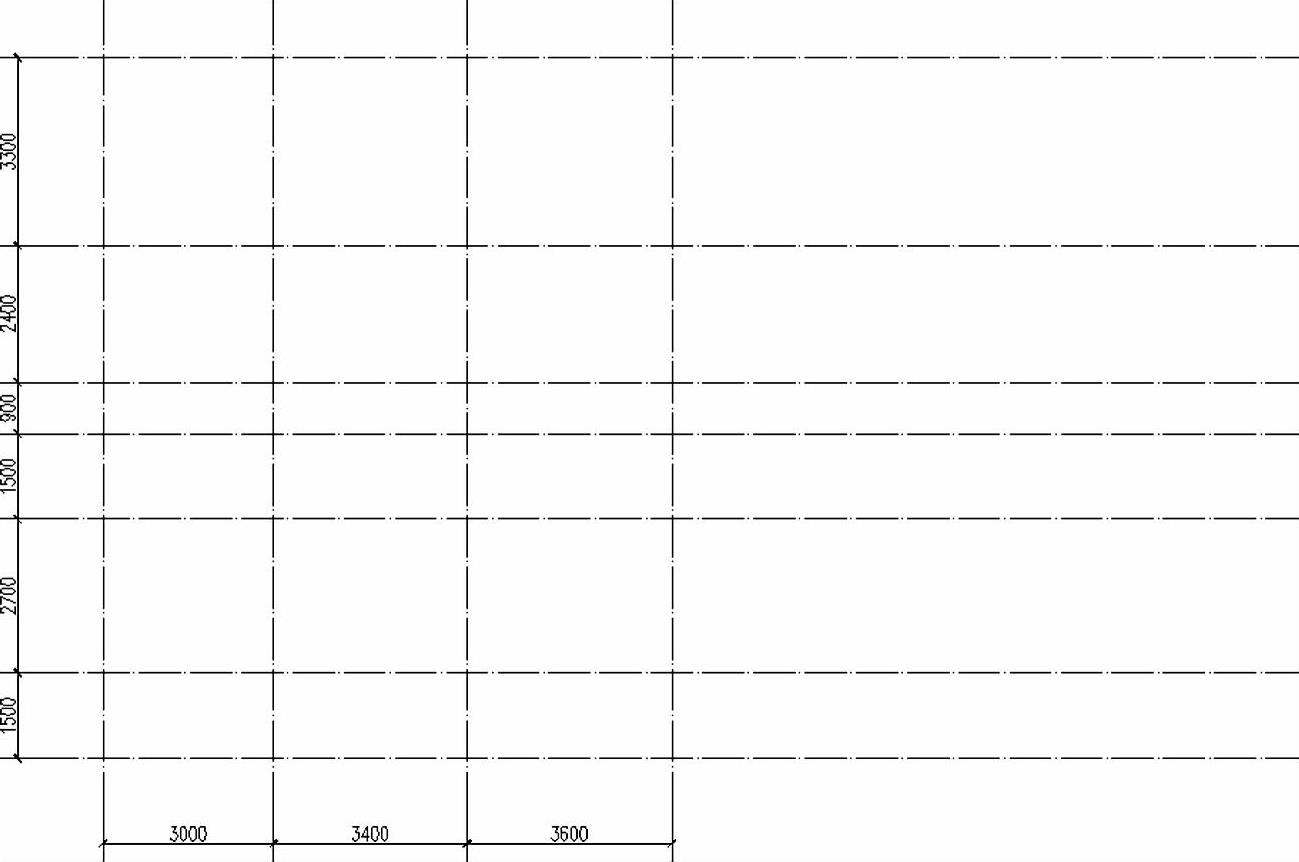

执行“O”偏移命令，依次将左侧垂直轴线向右偏移距离3000、3400、3600，效果如图8-5所示。

图8-5(www.daowen.com)

步骤3 绘制上部轴线。

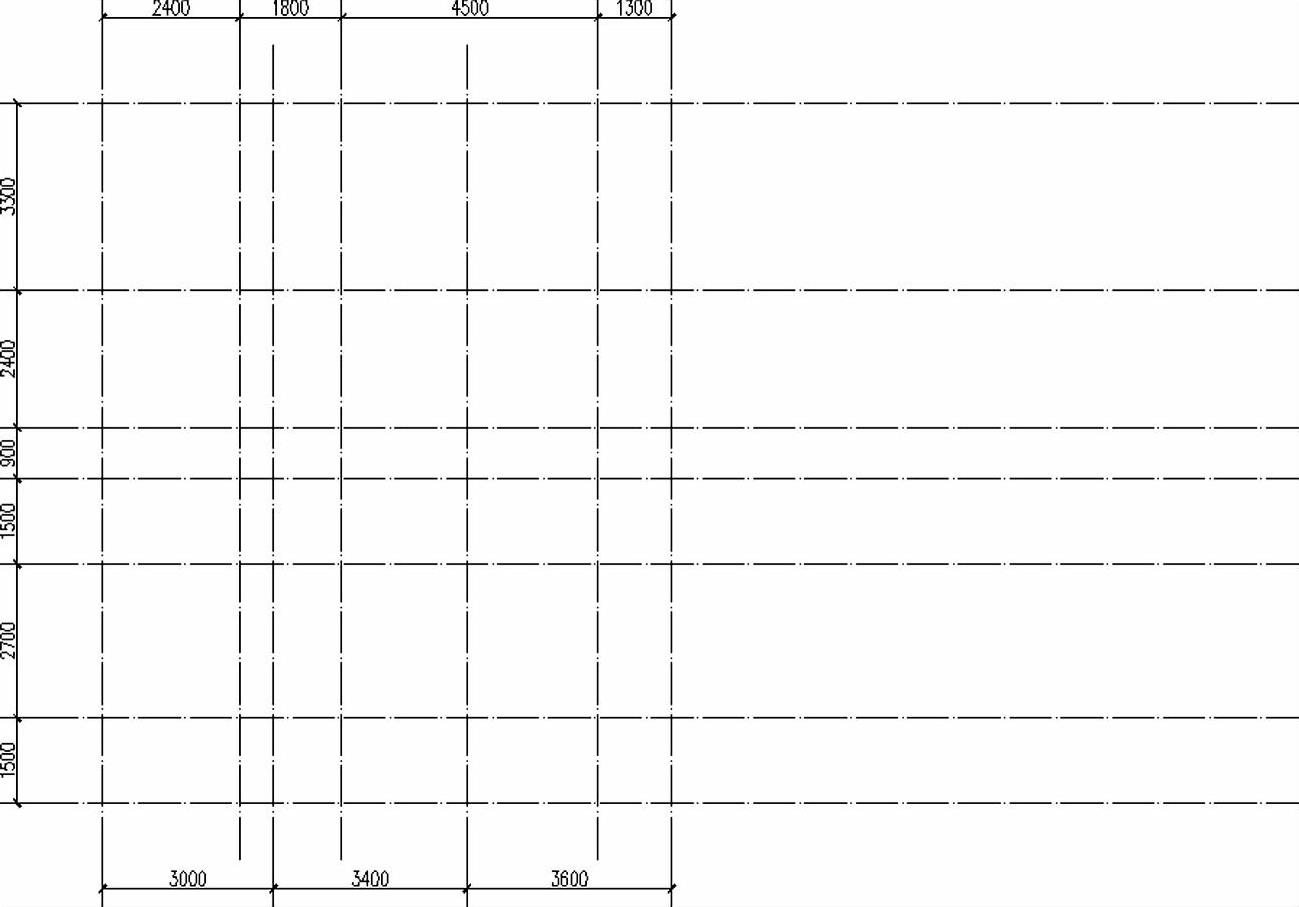

执行“O”偏移命令，依次将左侧垂直轴线向右偏移距离2400、1800、4500，效果如图8-6所示。

图8-6

步骤4 修剪调整轴线。

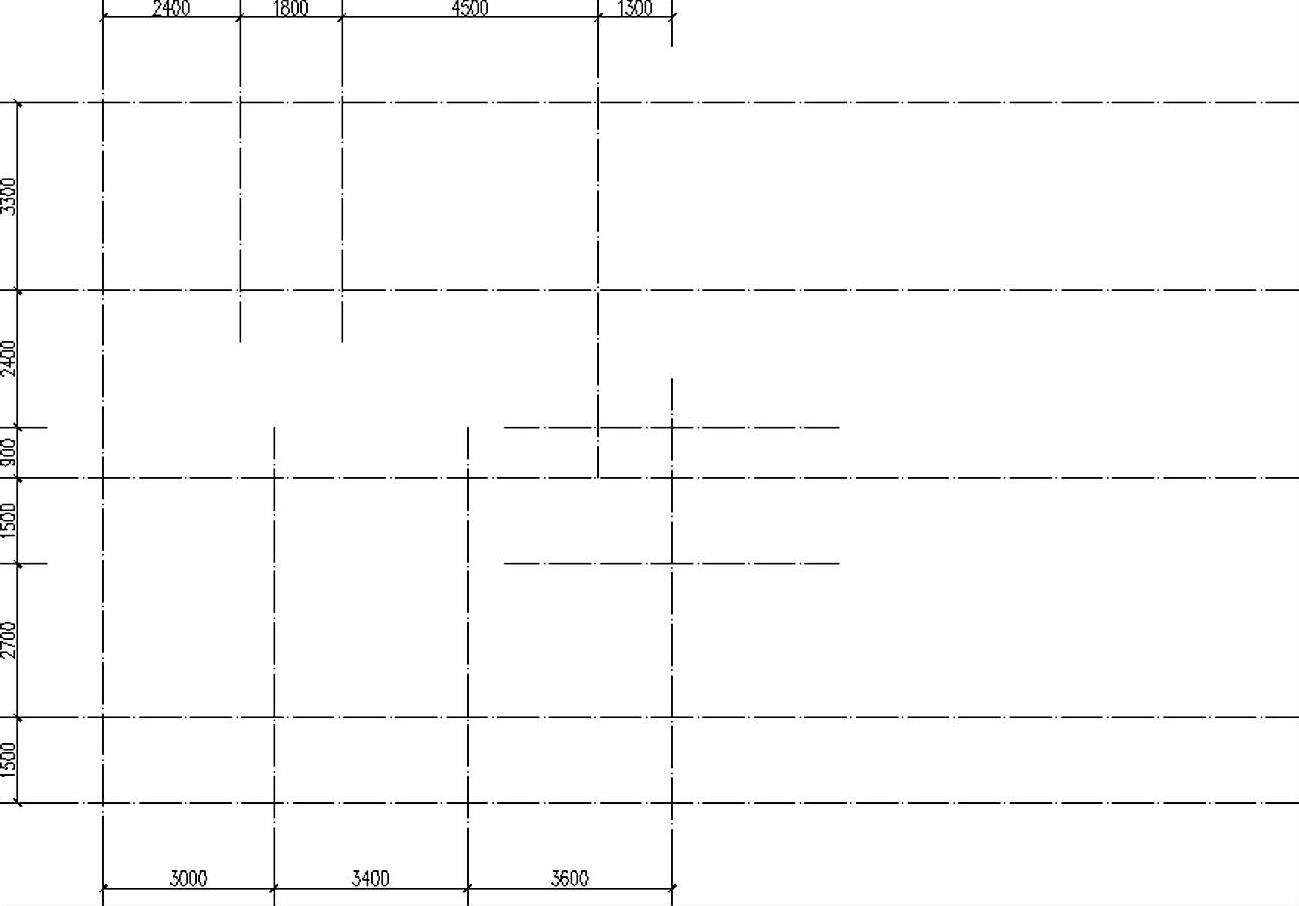

执行“BR”打断命令和“TR”修剪命令，对所绘制的轴线进行修建调整，得到的效果如图8-7所示。

图8-7

步骤5 绘制副轴号。

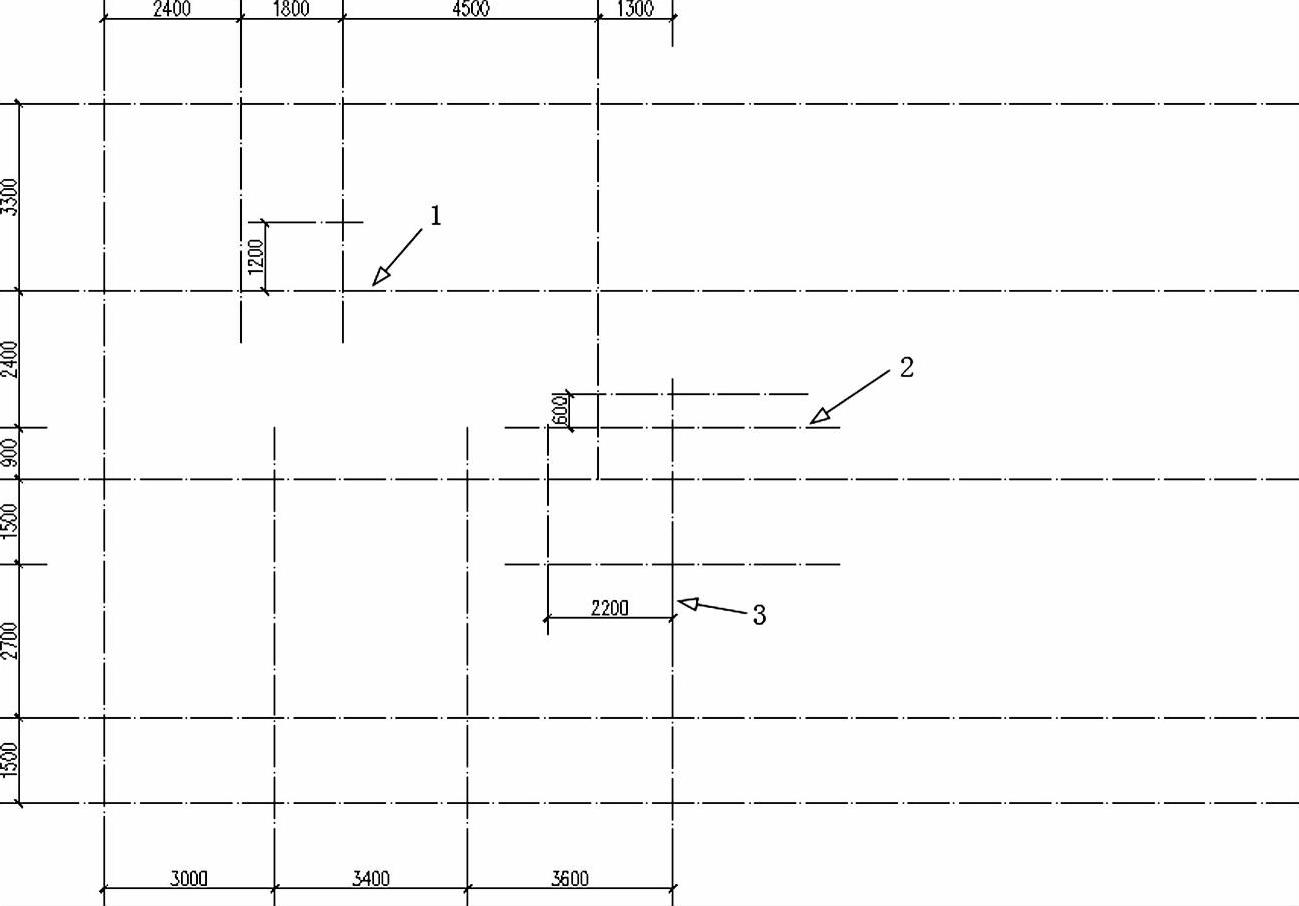

执行“O”偏移命令，将轴线1向上偏移1200，将轴线2向上偏移600，将轴线3向左偏移2200再执行“BR”打断命令，将其长度调整到合适的位置，得到效果如图8-8所示。

图8-8
