本例创建比例为1∶100的“建筑平面图样板”文件,步骤如下:

步骤1 新建文件设置单位。

执行〈Ctrl+N〉新建文件,然后设置图形单位(Units)。

本书开始曾约定以毫米为单位输入尺寸。在AutoCAD中,通常以1∶1的比例进行绘制,而在打印出图时再考虑以1∶100的比例输出。比如建筑实际尺寸为10m,在绘图时输入的尺寸为10000。因此,将系统单位设置为毫米(mm)。以1∶1的比例绘制,输入尺寸不需要进行换算,比较方便。

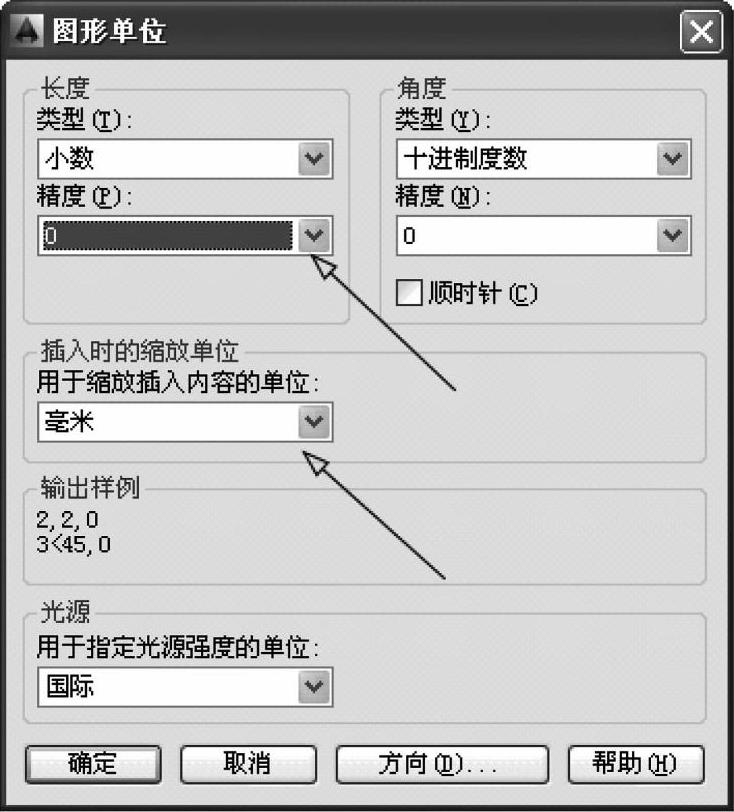

命令行输入“UN”(Units),确定,打开“图形单位”对话框,修改设置如图7-30所示。

步骤2 设置图形界限。

AutoCAD默认的图形界限为420×297,虽然是A3图幅,但是在以1∶1的比例绘图,以1∶100比例输出时,图纸空间将被缩小100倍,所以如果需要使用A3图幅,则应该将图形界限设置为42000×29700,扩大100倍。

命令行输入“Limits”,确定,指定左下角点,按〈Enter〉键默认(0,0),指定右上角点,输入(@42000,29700)。


图7-30

【命令步骤】

命令:limits

重新设置模型空间界限:

指定左下角点或[开(ON)/关(OFF)]<0,0>: (按〈Enter〉键)

指定右上角点<420,297>:42000,29700 (指定右上角点)

步骤3 建立图层。

执行“LA”图层命令,新建辅助线、墙体、柱子、门窗、文字、楼梯、阳台、标注、轴号等图层,并分别设置不同的颜色。

设置部分图层的线型,比如设置辅助线图层为点画线。

设置部分图层的线宽,比如设置墙体图层线宽为0.30mm。

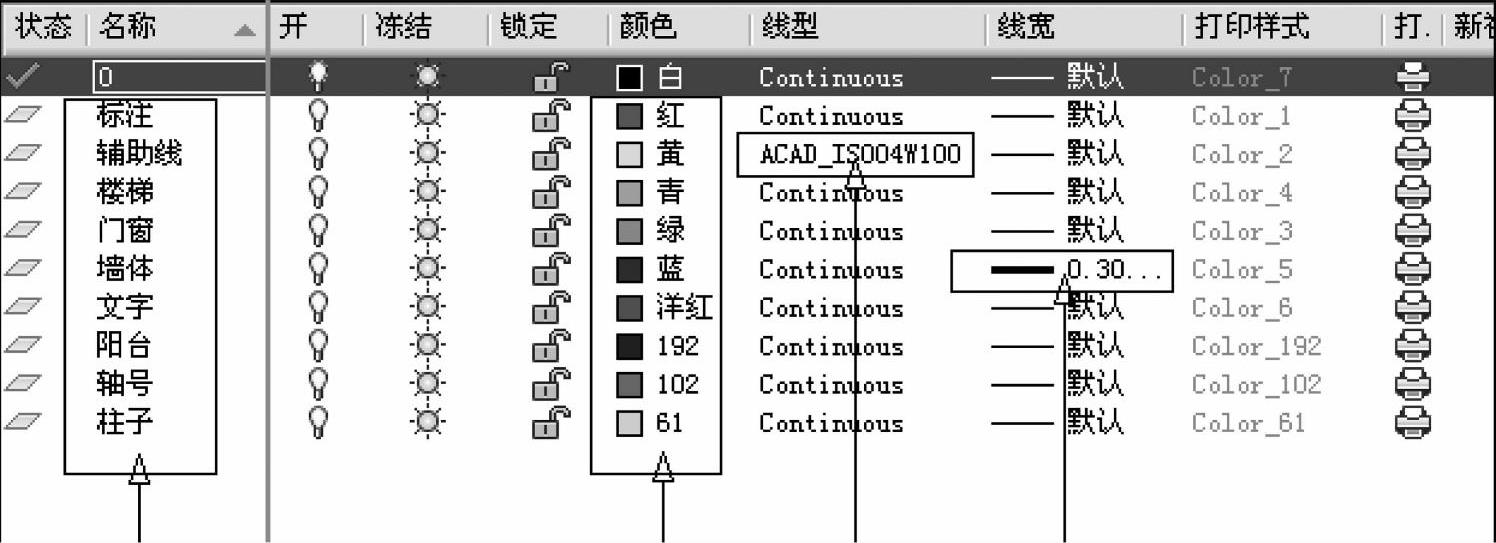

设置完成的结果如图7-31所示。


图7-31

步骤4 调整线型比例和线宽显示。

转换到辅助线图层,执行“L”命令,绘制长度为30000的一条线段,然后执行“LT”命令,打开线型管理对话框,调整全局比例因子为30,辅助线显示为合适的点画线。(www.daowen.com)

转换到墙体图层,执行“L”命令,任意绘制一条线,但是并没有显示出线宽0.300,此时需要打开状态栏的线宽显示开关,单击状态栏978-7-111-47743-3-Part01-414.jpg图标,打开线宽显示,此时绘制的线就可以正常显示宽度。

步骤5 设置文字样式。

由于在建筑图纸的绘制过程中,文字的大小通常使用3.5号字、5号字和7号字,所以可以设置三种固定高度的文字样式。

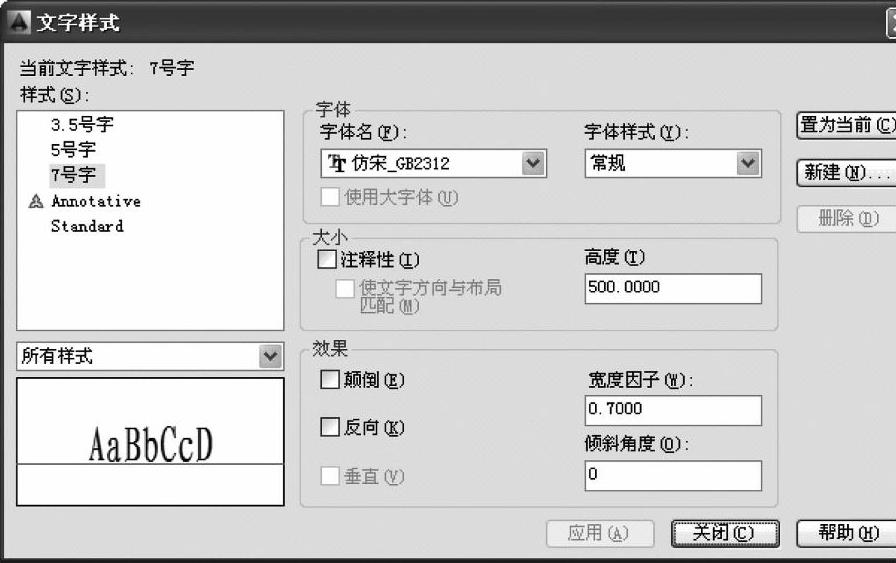

执行命令“ST”,确定,打开字体管理对话框,新建文字样式“3.5号字”“5号字”和“7号字”,设置字体为“仿宋”,字高分别为250、350和500,宽度因子设置为0.7,如图7-32所示。

步骤6 设置标注样式。

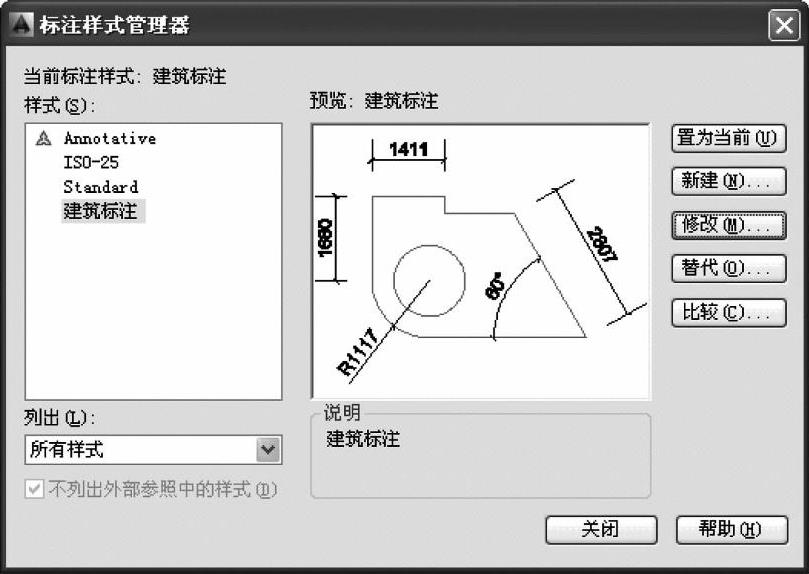

执行命令“D”,确定,打开标注样式管理器窗口,新建样式“建筑标注”,设置前面讲述的七个选项内容,然后将“建筑标注”置为当前样式,如图7-33所示。


图7-32


图7-33

步骤7 设置多线格式。

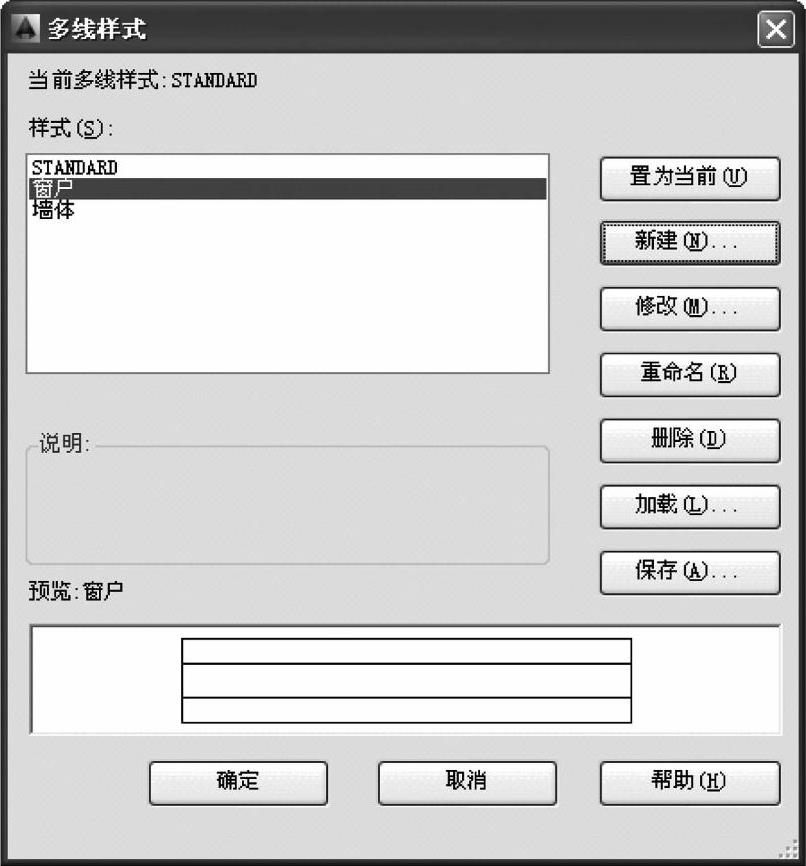

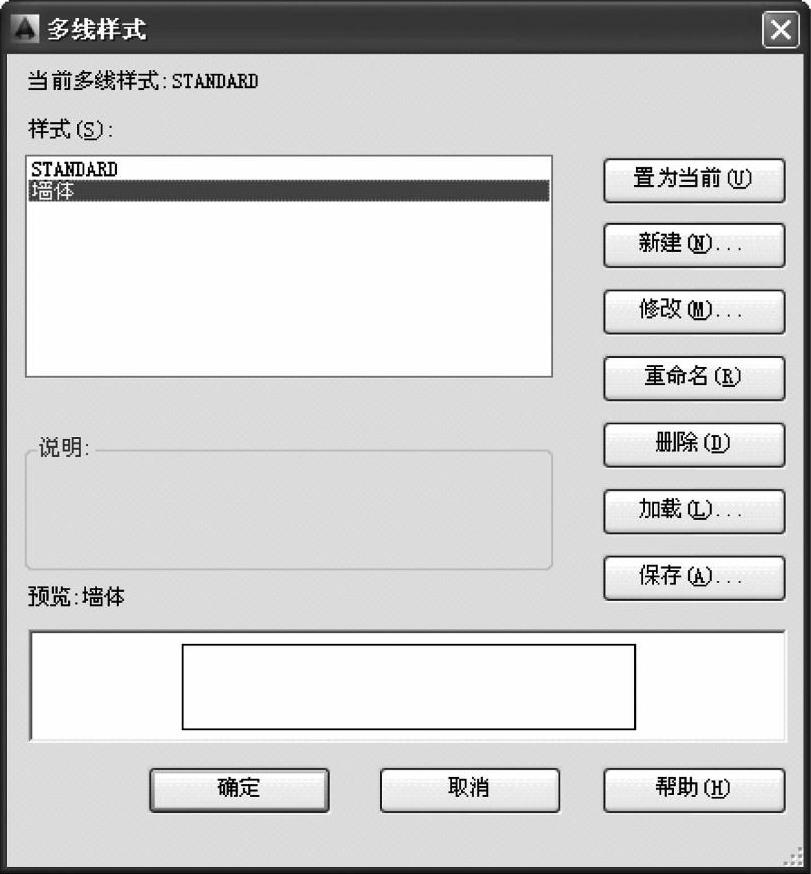

执行命令“MY”,确定,打开多线对话框,设置“墙体”多线如图7-34所示,设置“窗户”多线如图7-35所示。


图7-34


图7-35

步骤8 建立图块。为减少在绘制过程中图块的创建,可以在样板文件中置入图块。读者可以自行在样板文件中创建图块,也可以采用插入、设计中心等方式引入图块。光盘文件中提供了部分图块,这里采用插入方式将随书光盘中的外部图块引入。其中包含了部分动态块,动态块的创建与使用方法,读者可以参考随书光盘中的视频文件。

步骤9 存盘为“.dwt”文件。

删除图形中的所有内容。

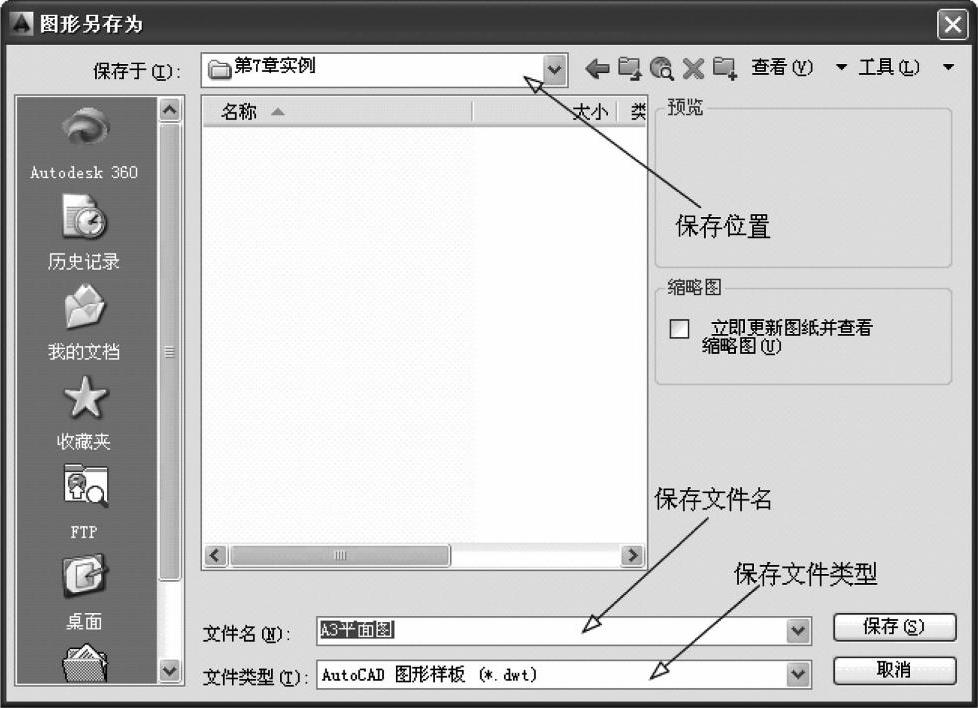

按〈Ctrl+S〉保存文件,选择保存文件类型为“AutoCAD图形样板(*.dwt)”,命名为“A3平面图”,如图7-36所示。单击保存,完成整个样板图文件的制作。


图7-36
