使用“特性匹配”(MA,Match Properties),可以将一个对象的某些特性或所有特性复制到其他对象。
可以复制的特性类型包括颜色、图层、线型、线型比例、线宽、打印样式、视口特性替代和三维厚度等。
默认情况下,所有可用特性均可自动从选定的第一个对象复制到其他对象。如果不希望复制特定特性,可使用“设置”选项禁止复制该特性。可以在执行命令过程中随时选择“设置”选项。
执行命令中,命令行提示:
目标对象或[设置(S)]:
输入“S”,重新设置可复制的特性项目。

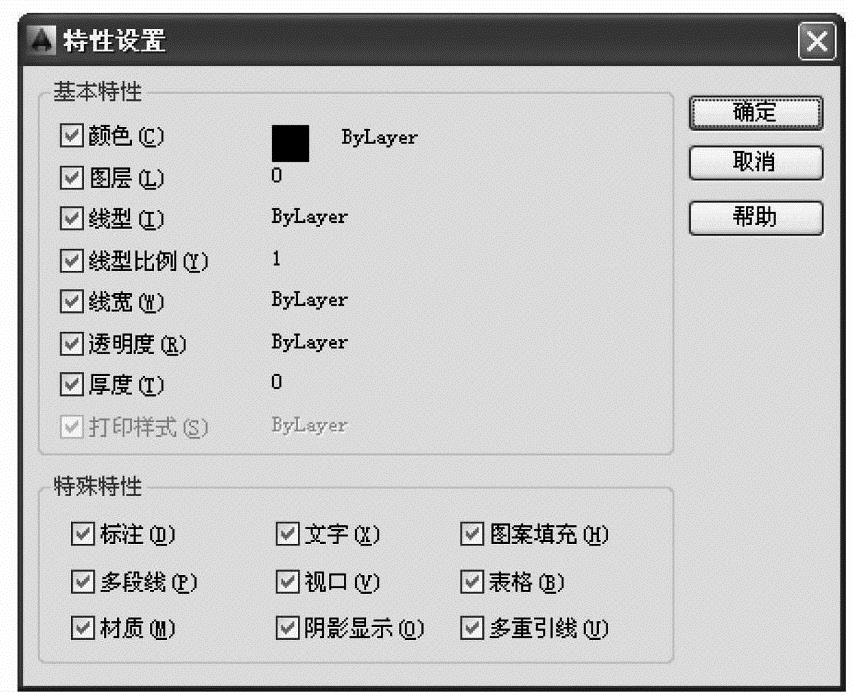

如图7-28所示,在特性设置对话框中,可以对复选框中列出的特性进行选择,只有被选中的特性才能从源图形对象复制到目标图形对象中。对一些特性只属于特殊的图形对象,如尺寸标注特性只属于尺寸标注线,文本属性只属于文本。对于特殊特性只能在同类型对象之间进行复制。
设置完成后,命令行出现原有提示,选择目标图形对象进行复制特性。

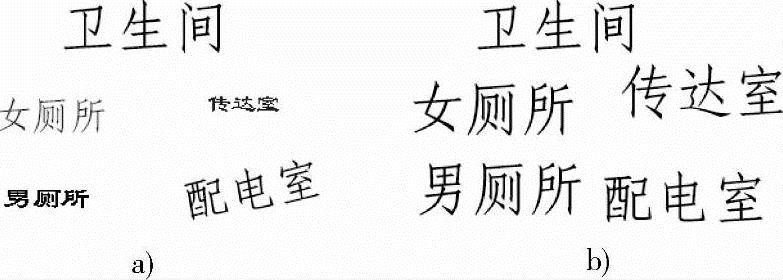

此命令对于批量修改文本,比如房间名称等非常快捷方便,如图7-29a所示的众多文字内容,只有“卫生间”这个文字对象的图层、大小、字体符合要求,其他的均不符合,那么执行“MA”特性匹配就能非常方便地进行修改。
输入“MA”命令,确定,执行特性匹配。选择“卫生间”为源对象,然后选择其他文字内容,确定完成修改如图7-29b所示。(www.daowen.com)
【命令步骤】
命令:MA MATCHPROP
选择源对象:
当前活动设置:颜色 图层 线型 线型比例 线宽 厚度 打印样式 标注 文字 填充图案 多段线 视口 表格材质 阴影显示 多重引线
选择目标对象或[设置(S)]:
图7-28
图7-29
