AutoCAD为用户提供了一个直观、高效的工具——设计中心。通过设计中心不仅可以浏览、查找、预览和管理AutoCAD图形中的图层、图块、标注、外部参照等资源，而且只需要通过简单的拖放操作，即可将这些资源插入到当前图形。

通过设计中心，用户可以组织对图形、块、图案填充和其他图形内容的访问。可以将源图形中的任何内容拖动到当前图形中。可以将图形、块和填充拖动到工具选项板上。源图形可以位于用户的计算机、网络位置或网站上。另外，如果打开了多个图形，则可以通过设计中心在图形之间复制和粘贴其他内容（如图层定义、布局和文字样式）来简化绘图过程。

单击功能区的视图选项卡的选项板位置的图标，或者键盘输入“DC”（Design Cen-ter），确定，或者按〈Ctrl+2〉键，都可以打开如图7-20所示的“设计中心”选项板。

图7-20

通过设计中心可以完成以下操作：

（1）浏览用户计算机、网络驱动器和Web页上的图形内容（如图形或符号库）。

（2）在定义表中查看图形文件中命名对象（如块和图层）的定义，然后将定义插入、附着、复制和粘贴到当前图形中。

（3）更新（重定义）块定义。

（4）向图形中添加内容（如外部参照、块和填充）。

（5）在新窗口中打开图形文件。

“设计中心”选项板操作步骤如下：

步骤1 执行〈Ctrl+N〉，新建文件。

步骤2 打开设计中心。

命令行输入“DC”，确定，或者按〈Ctrl+2〉键，打开“设计中心”选项板，如图7_-20所示。

第一次启动设计中心时，默认打开的选项卡为“文件夹”。内容显示区采用大图表显示，左边的资源管理器采用“树状列表”显示方式显示系统的树形结构，浏览资源的同时，在内容显示区显示所浏览资源的有关细节或内容。也可以搜索资源，方法与Windows资源管理器类似。

步骤3 利用设计中心插入图形。(www.daowen.com)

设计中心的最大优势是可以将系统文件夹中的AutoCAD图形文件分解为不同的可插入内容，从而在新图形中有选择地插入这些图形元素，其内容包括块、标注样式、图层、线型、表格样式、文字样式、外部参照、布局和多重引线样式等。插入到当前图形的方法步骤如下：

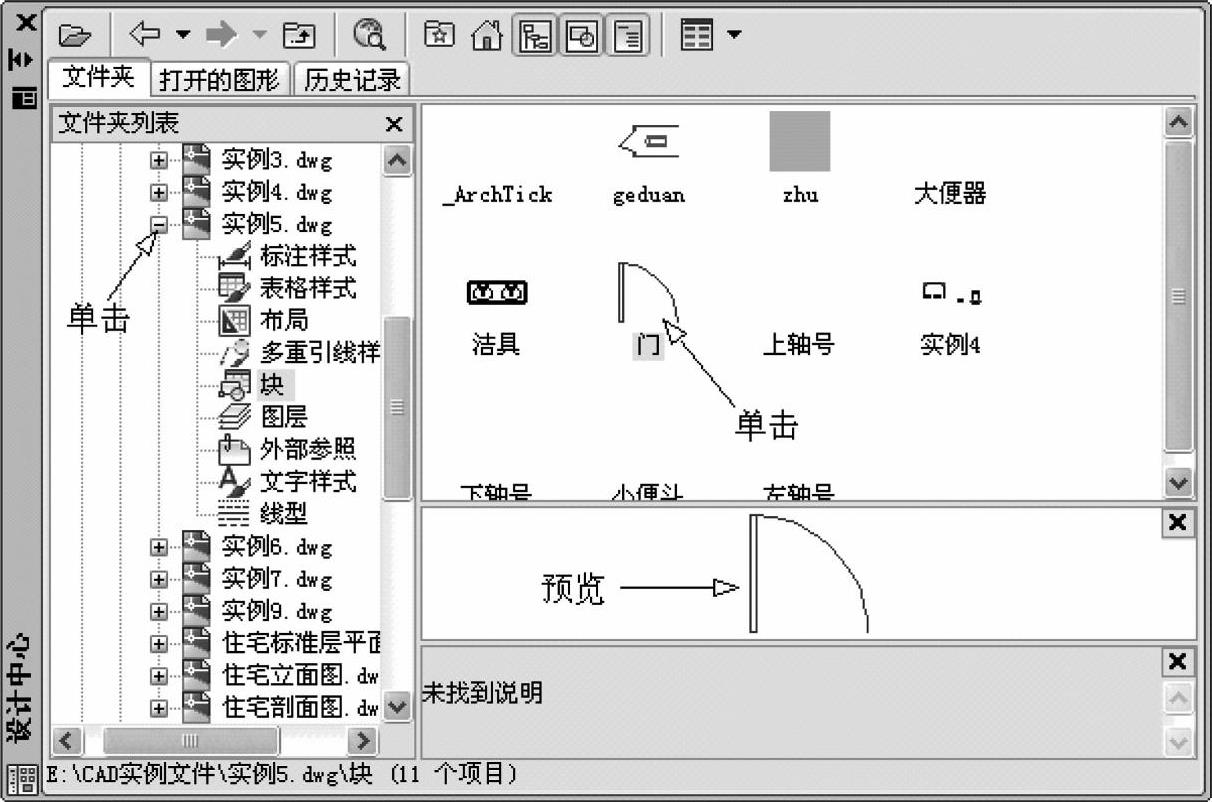

先在左侧树状文件夹位置找到需要使用的AutoCAD文件，比如“实例5”。双击该文件或单击该文件前的“+”号，可以看到该文件可参照的内容。鼠标左键双击“块”，看到该文件内所有的图块显示在右侧区域，如图7-21所示。

图7-21

选择“门”插入到当前图形中的方法有：

（1）鼠标左键单击“门”，按住鼠标拖放到当前图形中。相当于直接插入图形，但是比例无法正确调整。

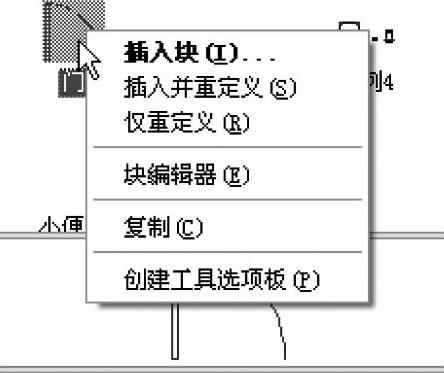

（2）鼠标右键单击“门”，会出现如图7-22所示的选项，选择“插入块”项目，打开插入图块对话框。

（3）通过双击鼠标左键打开插入图块对话框。通过插入对话框可以调整插入比例和角度，方便操作。

步骤4 利用设计中心插入图层。

在左侧树状文件夹位置，单击图层，右侧区域将显示该文件中的所有图层，如图7-23所示，选择需要的图层，单击鼠标左键拖放到当前图形中，可以快速创建图层。

图7-22

图7-23

步骤5 利用设计中心插入线型、文字类型、标注类型、外部参照和图表类型等。方法同步骤4。
