AutoCAD建筑绘图:多段线编辑实例教程

时间:2023-10-10 理论教育 版权反馈
【摘要】:下面通过实例绘制图7-1来分析多段线的编辑。要把刚刚用“L”命令绘制的线段转换为多段线,然后再进行调整。执行“PE”多段线编辑命令。选择线段1,这时在命令行会有提示:“选定的对象不是多段线,是否将其转换为多段线?<Y>”,直接按〈Enter〉键,将其转换为多段线。输入“W”按〈Enter〉键,表示要修改组成多段线的宽度。输入10,表示新的多段线宽度。

AutoCAD建筑绘图:多段线编辑实例教程

下面通过实例绘制图7-1来分析多段线的编辑。

执行“L”命令,任意指定第一点,按〈F8〉键打开正交模式,向右侧移动鼠标指针,输入300,向下移动鼠标指针,输入150。然后执行“CO”命令,复制刚刚绘制的两段线段,按〈F3〉键打开对象捕捉,然后多次复制,得到如图7-2a所示效果。

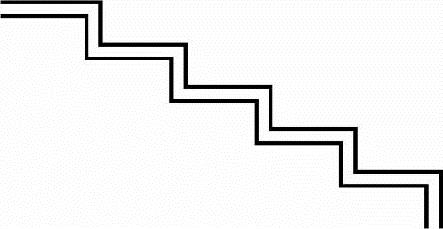

图7-1


图7-2

注意,此时如果执行“O”偏移命令,比如设置偏移距离50,会得到图7-2b所示结果,显然这样不符合要求,而且绘制非常麻烦。

执行“L”命令绘制如图7-1所示的图案,这里如果是一条“PL”线,那么执行“O”偏移命令时,就非常方便。要把刚刚用“L”命令绘制的线段转换为多段线,然后再进行调整。

执行“PE”多段线编辑命令。

(1)选择线段1(图7-2a),这时在命令行会有提示:“选定的对象不是多段线,是否将其转换为多段线?<Y>”,直接按〈Enter〉键,将其转换为多段线。

(2)在接下来的选项中,输入“J”按〈Enter〉键,表示将加入其他线段作为多段线的一部分。注意此时的线段必须要确保首尾相连,不能出现交叉,或者出现重复线段。

(3)输入“W”按〈Enter〉键,表示要修改组成多段线的宽度。

(4)输入10,表示新的多段线宽度。

(5)按〈Enter〉键确定,结束命令。(www.daowen.com)

【命令步骤】

命令:PE

PEDIT选择多段线或[多条(M)]: (选择线段)

选定的对象不是多段线

是否将其转换为多段线?<Y> (按〈Enter〉键确认)

输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]: (输入J)

选择对象:指定对角点:找到9个 (选择对象)

选择对象: (按〈Enter〉键确认)

9条线段已添加到多段线

输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]: (输入W)

指定所有线段的新宽度: (输入10)

输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)] (按〈Enter〉键确认)

这样就可以得到带有一定宽度的多段线。执行“O”偏移命令,设置偏移距离50,即可得到如图7-1所示的图案。
