【思路分析】

本实例除练习文字书写、尺寸标注外,还将练习块的属性定义和引用。利用图块属性定义标注轴号会更快捷方便。标注结果如图6-72所示。

【作图步骤】

步骤1 执行“D”打开标注样式管理器对话框,执行尺寸标注样式调整,建立“建筑标注”样式,修改参数,并将建筑标注置为当前。

步骤2 这里的尺寸标注相对复杂,因而在标注之前,先做出相应的辅助线。

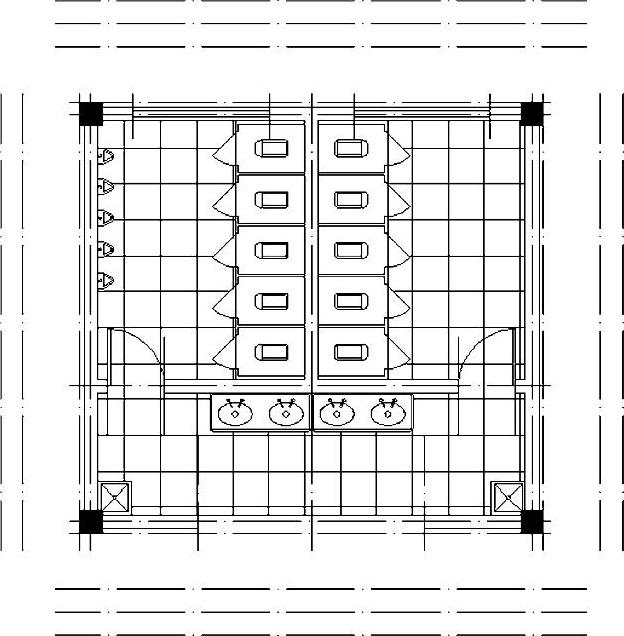

执行“O”偏移命令,做出柱子边线的辅助线。在上下方向将边线的辅助线分别向外偏移1000、400、400,在左右方向将边线的辅助线分别向外偏移1000、400,如图6-73所示。

步骤3 打开注释面板,首先标注上开间的细部尺寸,即标注窗户和墙体之间的距离。

执行“QDIM”快速标注,选择上开间的辅助线,确定,指定尺寸线的位置。


图6-72


图6-73

重要提示】注意,为了能够让多道尺寸线之间间距相同,指定尺寸线位置是非常关键的一步,这里捕捉先前做出的辅助线,得到尺寸线的具体位置。

调整部分尺寸线上文字的位置,并继续执行“QDIM”快速标注,标注第二道尺寸线,也就是开间尺寸,选择三条垂直墙线位置的辅助线,确定,指定尺寸线位置,捕捉辅助线。

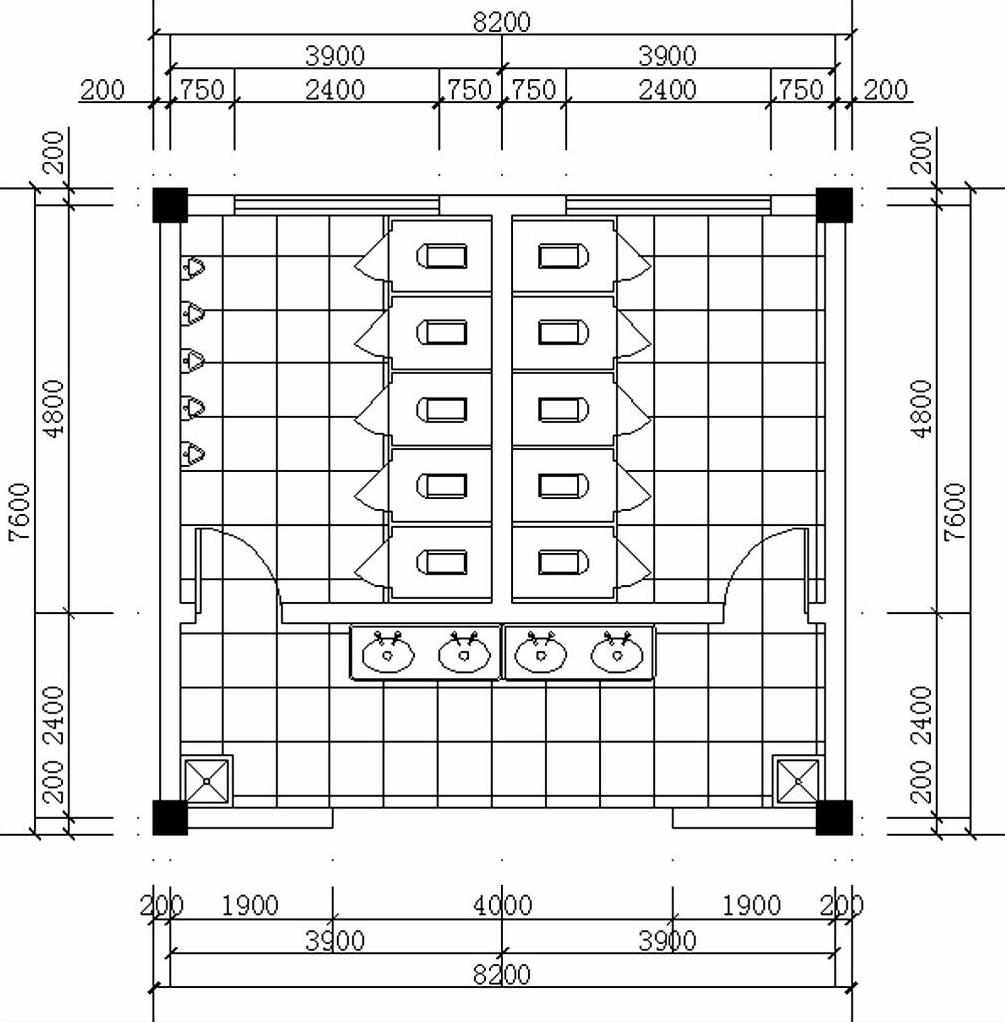

执行“DLI”线性标注,捕捉柱子两端的端点,指定尺寸线的位置,得到第三道尺寸线,也就是总尺寸,如图6-74所示。

步骤4 重复执行第三步的过程,得到其余三个方向的尺寸线,如图6-75所示。


图6-74(www.daowen.com)


图6-75

步骤5 轴号标注。

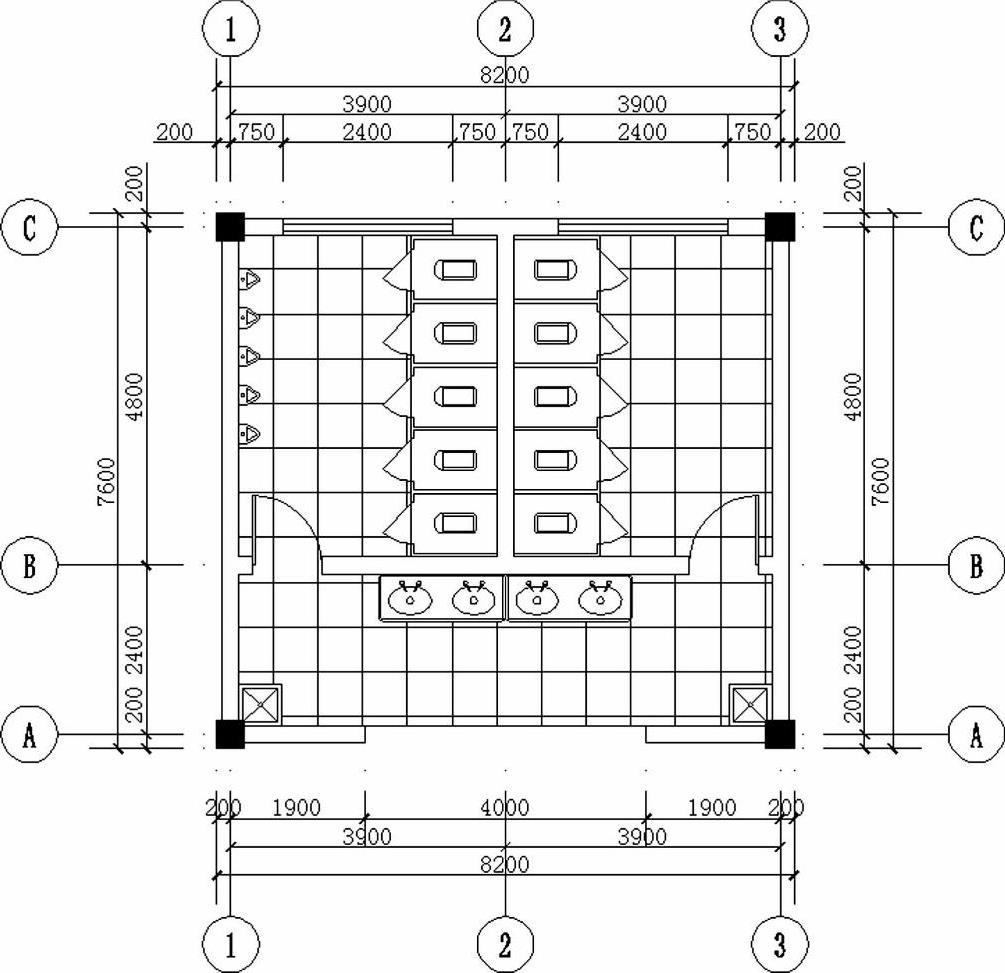

轴号可直接插入6.5.3节“创建轴号属性图块”中已经制作好的图块。执行“I”插入命令,依次插入各个轴号,并根据提示输入相应的定位轴号,关闭辅助线后结果如图6-76所示。


图6-76

步骤6 书写房间名称。

切换到文字图层。

参照6.3.1节设置文字样式“建筑文字”,并置为当前。

执行“DT”单行文字命令,设置文字高度为250,旋转角度为0,输入“男厕所”“女厕所”“盥洗室”等,执行“M”移动命令,将文字放到合适的位置。注意设置文字样式。

最后执行“DT”单行文字命令,设置文字高度为350,书写图名“卫生间平面图”,并在其下方绘制一条宽度为50的多段线。

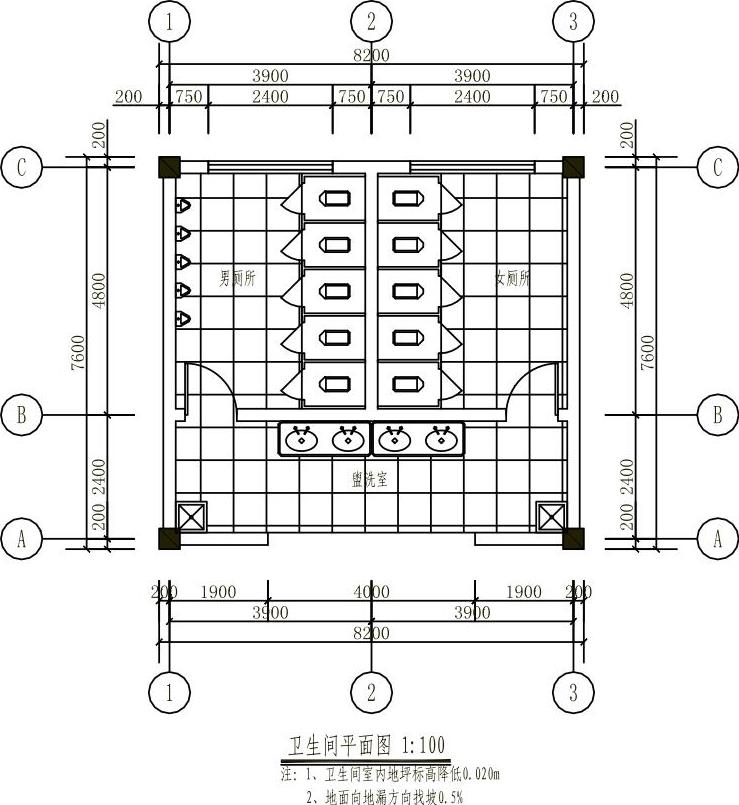

执行“T”多行文字命令,设定字高250,在图名下方书写如图6-77所示文字,得到最终的图案,如前图6-48所示。


图6-77

小结:

本章主要学习拉伸、夹点编辑等高级指令,通过这些命令可以更快速地编辑和修改图形,同时介绍了卫生间平面的绘制,让读者学会多个房间组合情况下平面图形的绘制思路和方法。
