【作图步骤】

步骤1 新建文件并设置图层。

按〈Ctrl+N〉键新建文件，确定，再按〈Ctrl+S〉键保存文件，命名为“卫生间平面图”，确定。

步骤2 建立图层。

前面建立图层的方式是执行“LA”命令，但在工程实践中，由于在多数情况下，使用的图层有一定的规律性和重复性，所以，可以借助于已有图形文件中的图层。获得已有图形文件中的图层方法有两个，一种方法是执行“I”插入命令，将原有文件按照外部图块方式插入，另一种方法是通过设计中心共享资源方式（这点将在第7章学习）。

这里先学习使用插入外部图块的方法，把上一章刚刚绘制的教室平面图文件作为图块插入，在如图6-49所示的对话框中，单击，选择“教室平面图”文件，确定插入图形中。

图6-48

图6-49

执行“E”删除命令，输入“A”，确定，代表全部选择，确定，删除该文件的所有图形对象。

这样随着图块的插入，可以获得相应的图层、线型、多线类型等内容，而无需继续设置。可以节约作图时间，提高作图速度。

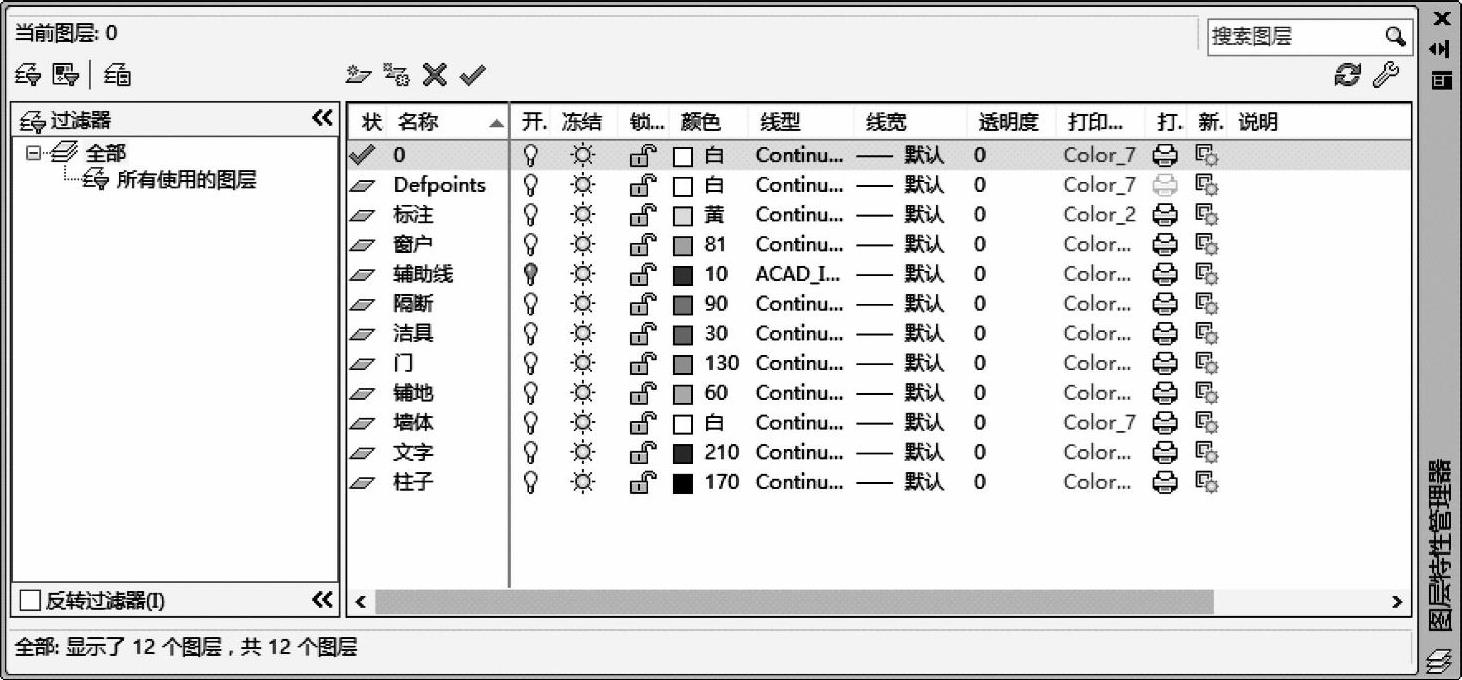

查看图层面板，就会看到在“教室平面图”中的所有图层，当然在这个图形中还需要添加几个图层，执行“LA”命令，新建洁具、柱子、铺地、隔断、标注等图层并设置不同的颜色，如图6-50所示。

图6-50

步骤3 绘制辅助线。

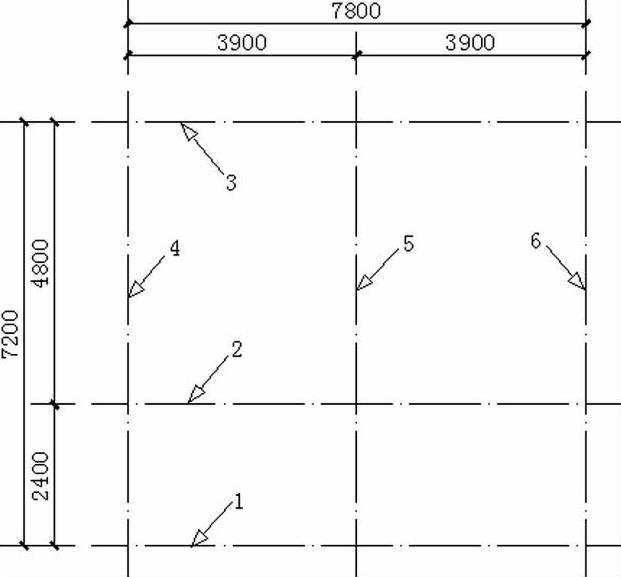

转换到辅助线图层，绘制辅助线，这里的辅助线比较复杂一些，要按照一定的顺序，耐心绘制。首先还是先绘制一条水平线和一条垂直线，执行“L”命令，绘制水平线段长度9000，垂直线段长度8000，然后执行“O”偏移命令，水平线段分别向上偏移2400、4800，垂直线段分别向右偏移3900、3900，得到辅助线如图6-51所示。

继续做辅助线，由于本例辅助线较多，故先做与如图6-51所示中水平线段1相关的辅助线。

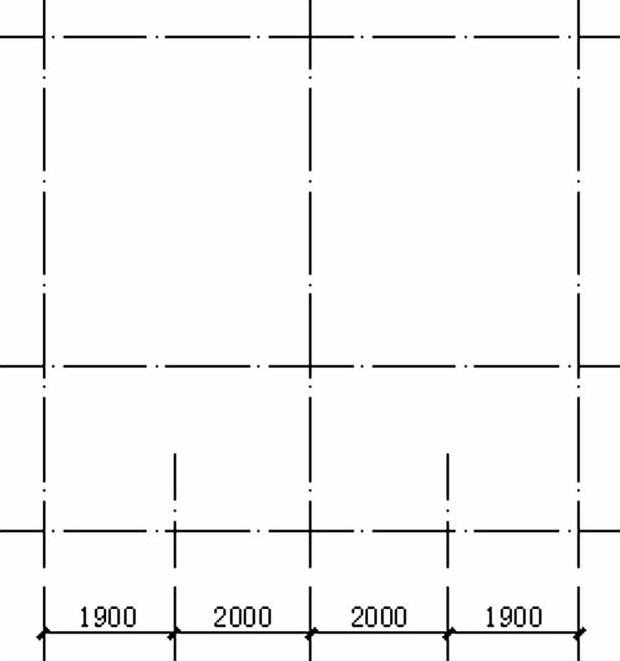

执行“O”偏移命令，分别将线段4和线段6向内偏移距离1900，然后执行“S”拉伸命令，交叉窗口分别选择偏移的两条线段的上端点，确定，指定基点任意，打开正交模式，向下在合适位置单击鼠标左键指定第二点，结果如图6-52所示。

图6-51

图6-52

再做与如图6-51所示中水平线段2相关的辅助线。

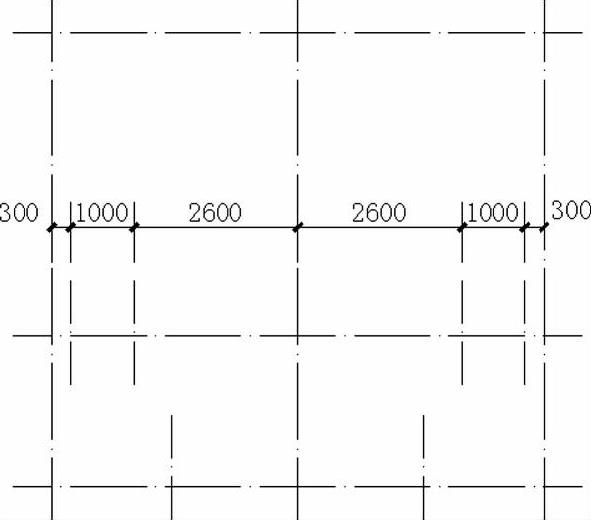

执行“O”偏移命令，将线段4向右偏移300、1000。执行“S”拉伸命令，将偏移后的线段两端分别向内拉伸，然后以线段5为参考线，执行“MI”镜像命令，得到对侧的辅助线，如图6-53所示。

最后做与水平线段3相关的辅助线。

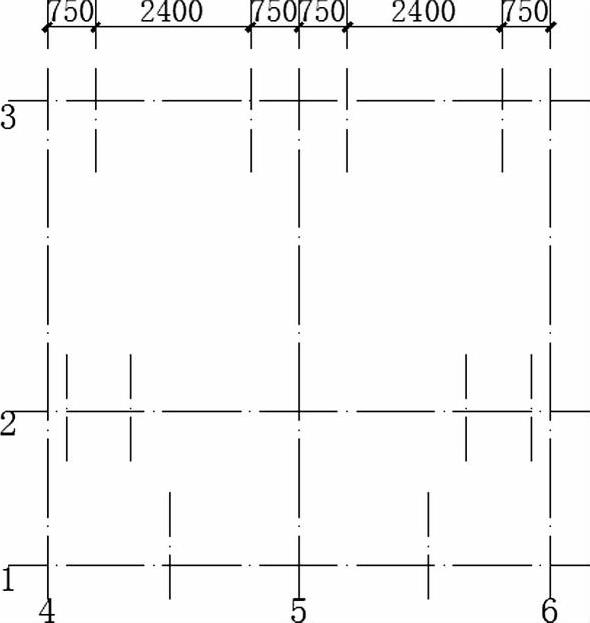

执行“O”偏移命令，将线段4向右偏移750，线段5向左偏移750。执行“S”拉伸命令，交叉窗口选择偏移的辅助线下端点，向上拉伸，得到左侧窗位置的辅助线，如图6-54所示，再以线段5为参考线，执行“MI”镜像命令，得到右侧窗位置辅助线，如图6-54所示。

图6-53

图6-54

步骤4 绘制墙线。

转换到墙体图层，执行“ML”多线命令，首先需要执行“MY”（Mlstyle）多线样式调整，设置对应的墙线格式，不过可以发现，在插入“教室平面图”的同时，也引入了该图形中设置好的多线样式“墙”和“窗”，这样就无需再设置，而直接进行多线绘制就可以了。

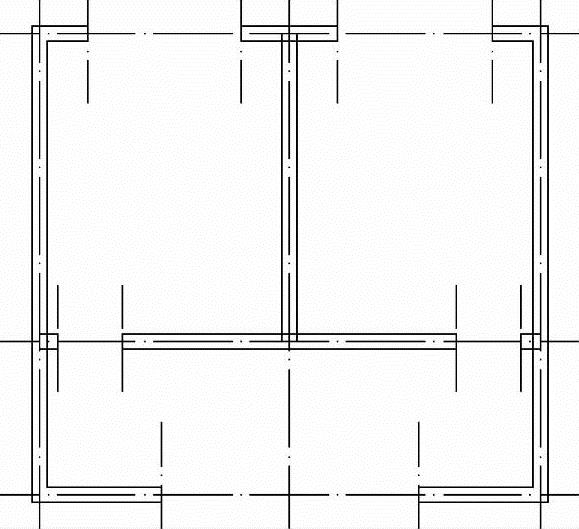

执行“ML”多线命令，确定，输入“ST”（多线样式），设置多线名称“墙”，输入“S”（比例），设置为240，输入“J”（对齐方式），设置为“Z”（中心线对齐），然后捕捉各点绘制墙线，请按照一定的顺序，逆时针或者顺时针，结果如图6-55所示。

【命令步骤】

命令：ML MLINE

当前设置：对正＝上，比例＝20.00，样式＝STANDARD

指定起点或［对正（J）／比例（S）／样式（ST）］： （输入ST）

输入多线样式名或［？］： （输入墙）

当前设置：对正＝上，比例＝20.00，样式＝墙

指定起点或［对正（J）／比例（S）／样式（ST）］： （输入S）

输入多线比例＜20.00＞： （输入240）

当前设置：对正＝上，比例＝240.00，样式＝墙

指定起点或［对正（J）／比例（S）／样式（ST）］： （输入J）

输入对正类型［上（T）／无（Z）／下（B）］＜上＞： （输入Z）

当前设置：对正＝无，比例＝240.00，样式＝墙

指定起点或［对正（J）／比例（S）／样式（ST）］： （指定起点）

指定下一点： （捕捉下一点）

步骤5 墙线修改编辑。

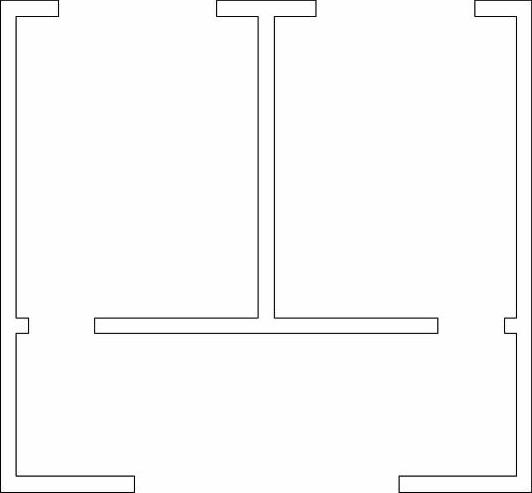

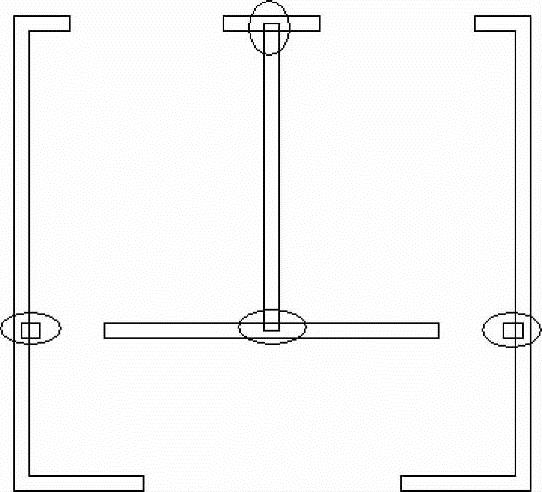

关闭辅助线图层，会发现在如图6-56所示的用线圈标识的部位，墙线的相交关系不正确，那么该怎样调整呢？

图6-55

图6-56

如果先执行“X”分解命令，再使用“TR”修剪命令进行修剪，这样墙线就成了普通线段了。失去了多线的意义。

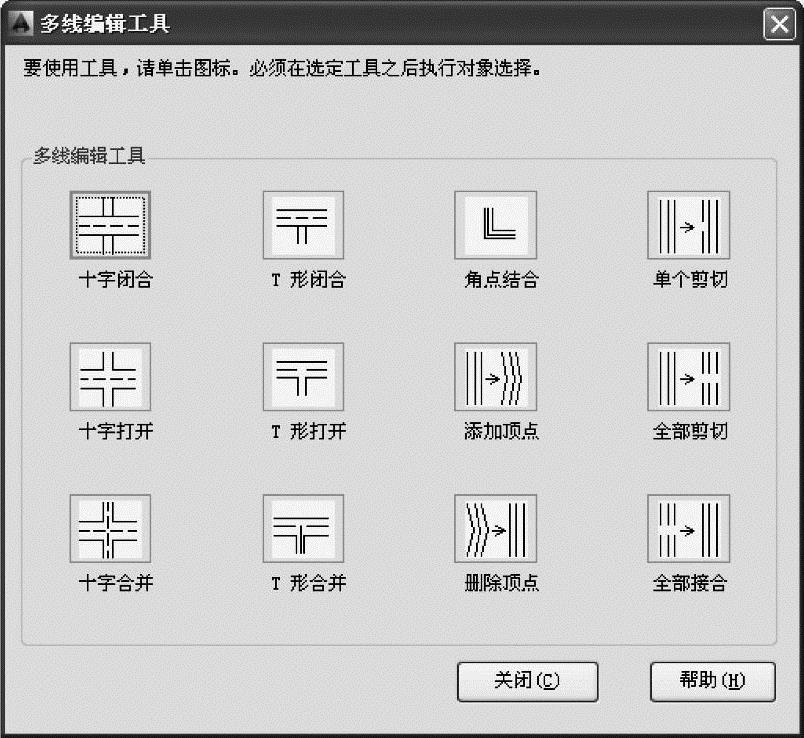

这里执行新的命令，“Mledit”多线编辑命令，在AutoCAD 2004以后的版本中，可以在命令行不执行命令时，即待命令状态时，鼠标左键双击多线，得到如图6-57所示的多线编辑工具。这也就是在位编辑。

该编辑器中列出了多线相交连接的12种方式，根据组成多线的元素和连接样式的需要，选择某种样式，单击自动返回绘图区，选择需要编辑的两条多线，就可以得到需要的结果。

如果图形中有两条多线，则可以控制它们相交的方式。多线可以相交成“十”字形或“T”字形，并且“十”字形或“T”字形可以被闭合、打开或合并。

本例中由于墙线为双线，而且均为“T形”连接方式，故选择图示6-57中“T形打开”或“T形合并”均可。

单击“T形打开”，回到图形中选择需要编辑的多线对象。此时应当注意，“T形”连接，在选择两条多线的时候有先后关系，次序正确才能够正常连接，次序相反就不能正确连接。(www.daowen.com)

图6-57

图6-58

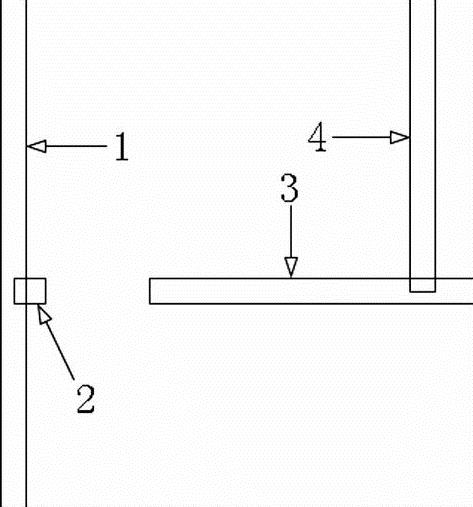

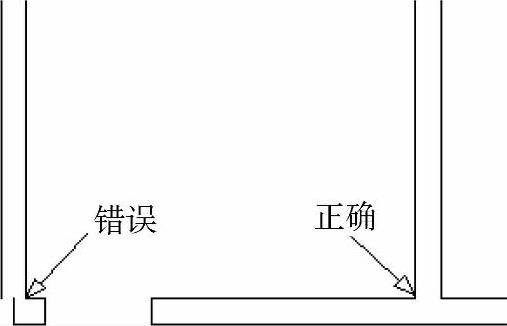

如图6-58所示的多线连接位置，如果先选择多线1后选择多线2，结果就是如图6-59所示错误的结果，而先选择多线4后选择多线3则是正确的方式。完成多线编辑可以得到如图6-60所示的结果。也就是在进行“T形打开”操作时，应该先选择T字的竖线部分，再选择横线部分。

图6-59

图6-60

步骤6 绘制窗。

转换到窗图层，绘制窗户方法与上一章实例相同。

步骤7 绘制门。

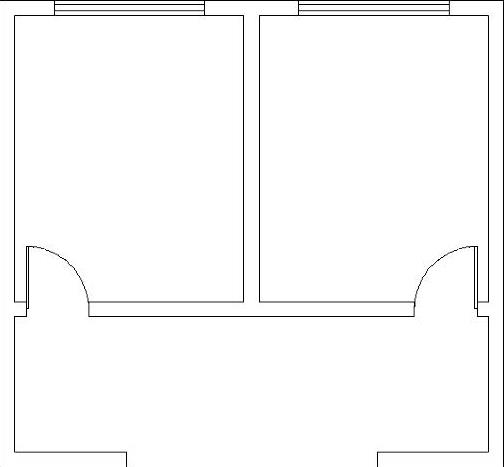

转换到门图层，方法和上一章实例相同。绘制好门，完成后，执行“W”写块命令，把门保存图块到“D：＼work＼门.dwg”文件，然后执行“I”插入指令，结果如图6-61所示。

步骤8 绘制柱子。

转换到柱子图层，执行“REC”矩形命令，指定任意一点为第一点，输入（＠400，400）作为对角点，得到400×400的柱子。

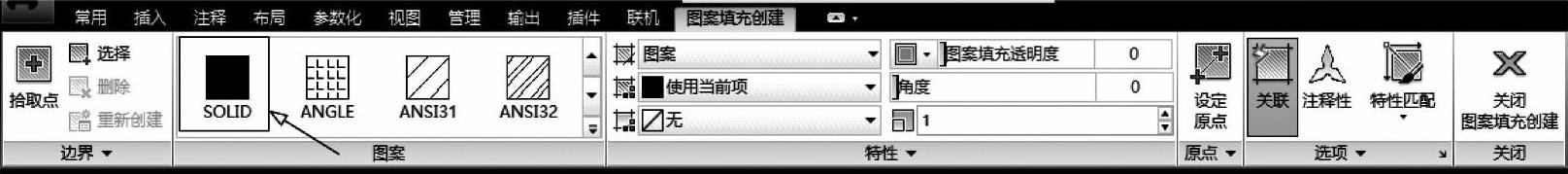

执行“H”图案填充命令，注意，此时选择图案填充方式中的“solid”实体填充，如图6-62所示。确定填充区域时采用选取对象的方式，单击，回到绘图区域选择柱子轮廓线，确定，得到填充效果。

图6-61

图6-62

执行“W”写块命令，将柱子做成图块，捕捉柱子的中心点作为图块的基准点，保存为“柱子”。

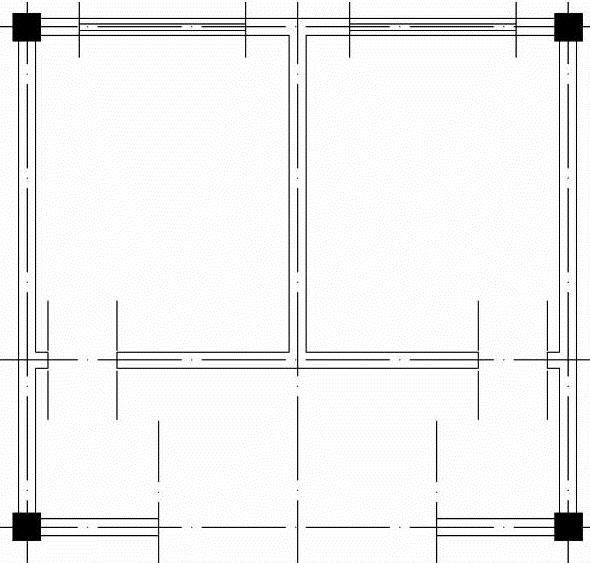

执行“I”插入图块，在房间的四个角辅助线的交点位置插入，结果如图6-63所示。

步骤9 绘制厕所隔断。

可以采用两种方式，一种方法是制作每个小间的辅助线，利用多线绘制和多线编辑命令逐一房间绘制，另一种方法是绘制一个小间作为图块，采用复制或者插入的方式，快速建立图形。这里采用第二种方法。

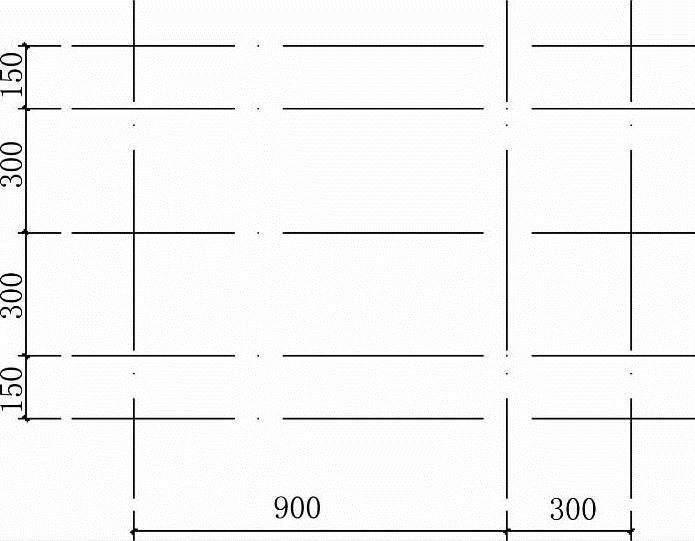

首先绘制辅助线，如图6-64所示尺寸。然后执行“ML”多线命令，绘制墙线，设置墙线宽度50。执行“L”和“A”命令绘制门。

图6-63

图6-64

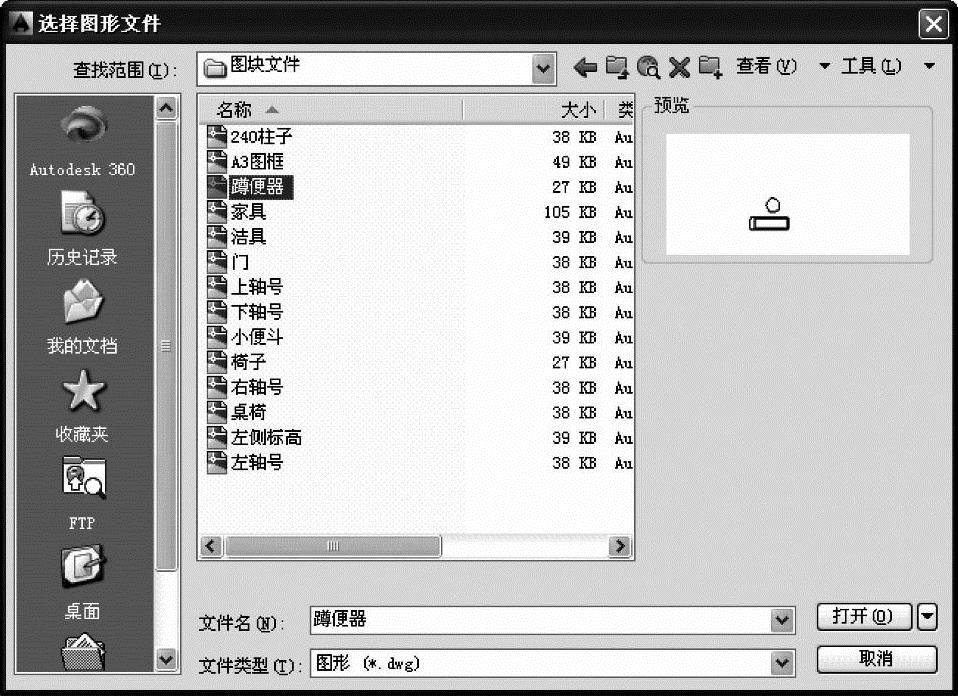

执行“I”插入命令，得到插入对话框，单击，得到资源管理器对话框如图6-65所示，选择蹲便器，返回对话框，单击确定插入到图形中。

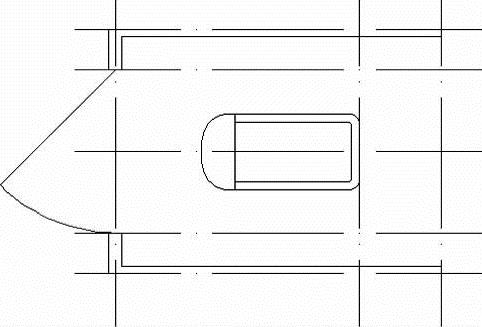

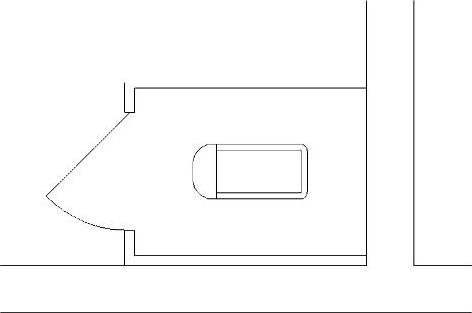

执行“M”移动命令，将蹲便器移动到辅助线的位置。结果如图6-66所示。

【重要提示】

现在厕所的隔间做好了，但是还不能制作图块，因为如果这样制作图块后，插入图块将会使得墙线重复，而导致图形不准确，因而需要先对图形进行处理。

图6-65

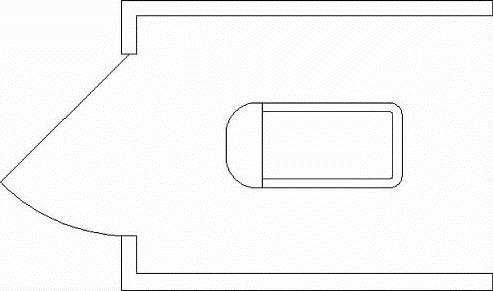

执行“X”分解命令，将墙线进行分解，执行“TR”剪切命令和“E”删除命令，对辅助线以外的墙线内容删除，结果如图6-67所示。

图6-66

图6-67

执行“W”写块命令，制作“隔间”图块，并以墙线的右下角为基准点。

执行“I”插入命令，将“隔间”图块插入到平面图形中，并执行“M”命令，移动到如图6-68所示的位置。在左下角靠墙位置需要补上一段线段长度为25，如图6-68箭头所指。

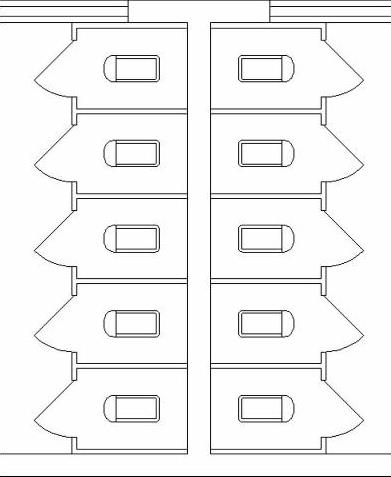

重复执行插入命令或者执行“CO”复制命令，得到图6-69所示的墙体左侧隔断。注意此时需要在左上角补上一段线段长度为25，如图6-69箭头所指。

图6-68

图6-69

再执行“MI”镜像命令就可以得到右侧的图案，如图6-69所示。

步骤10 绘制拖布池。

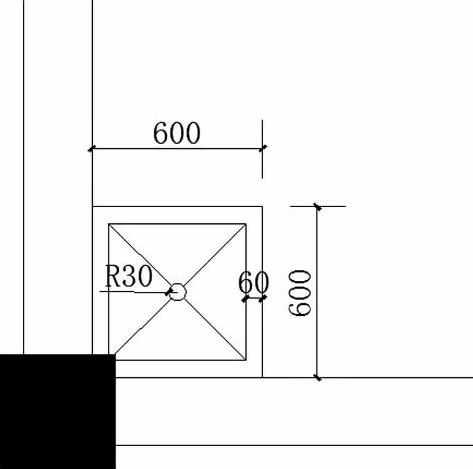

绘制靠近下方柱子的拖布池，执行“REC”矩形，绘制尺寸为600×600的矩形，然后执行“O”向内偏移距离60，得到两个矩形。执行“L”命令，连接矩形的对角线，再执行“C”命令，以对角线的交点为圆心，绘制半径30的圆，执行“TR”修剪命令，得到如图6-70所示的结果。

步骤11 插入其他洁具。

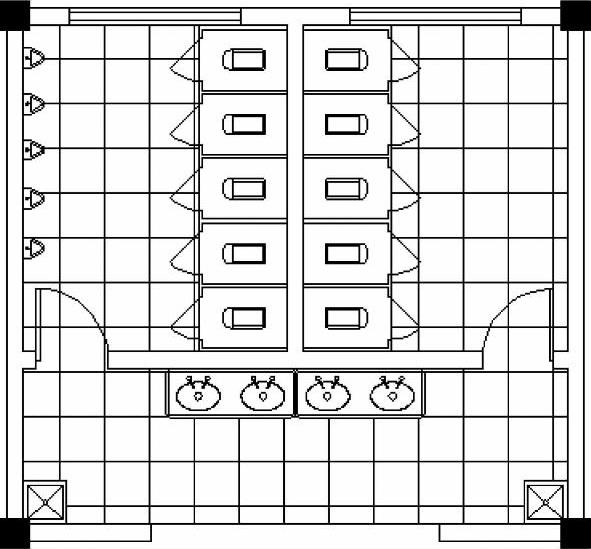

执行“I”插入命令，分别插入前面做好的“小便斗”和“洁具”，移动到合适的位置并复制，结果如图6-71所示。

图6-70

图6-71

步骤12 填充地面。

执行“L”命令，在门口位置及隔断位置各绘制一条高差线。然后转换到铺地图层执行图案填充命令，选择“NET”图案执行填充，比例设置为200。

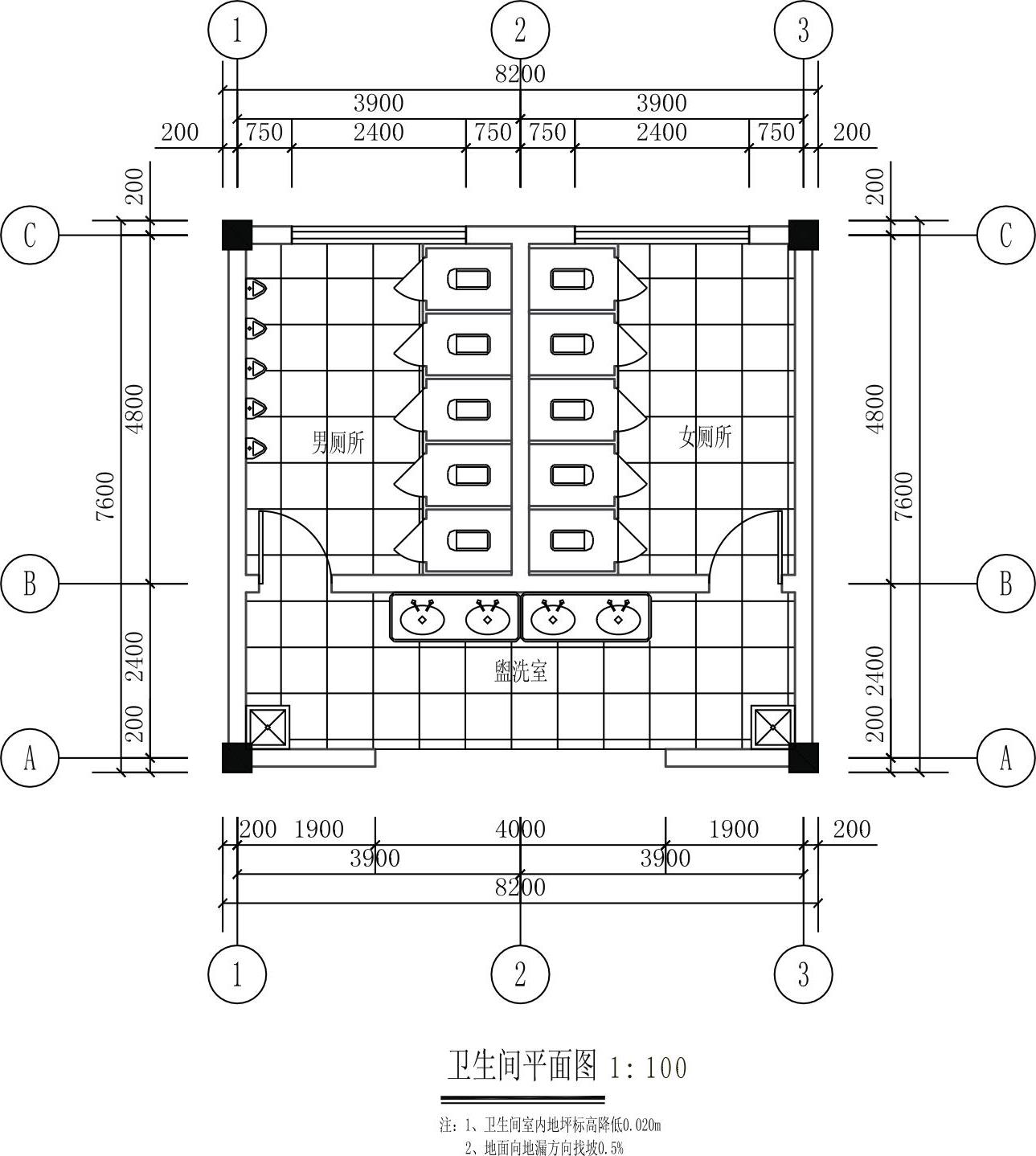

完成卫生间平面图图形部分的绘制。
