建筑绘图教程:创建轴号属性图块

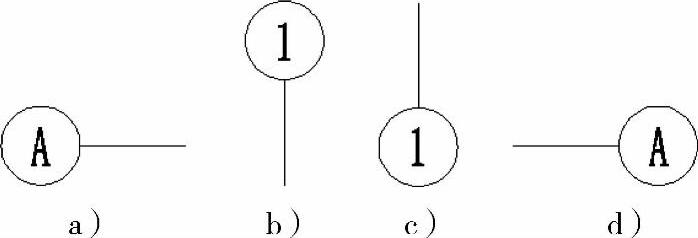

本例创建如图6-35所示轴号图块,该图块为属性图块,可以在插入时输入具体轴号。

具体操作步骤如下:

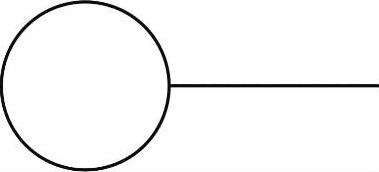

步骤1 键盘输入“C”命令绘制半径为400的圆,在执行“L”直线命令绘制直线。效果如图6-36所示。


图6-35


图6-36

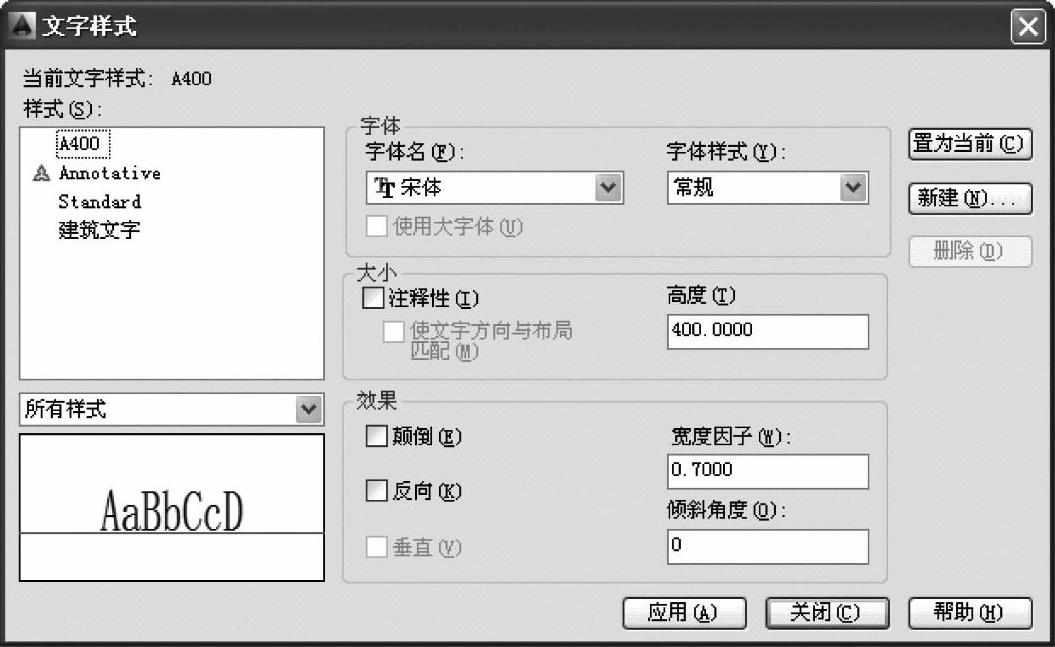

步骤2 键盘输入“ST”命令,弹出“文字样式”对话框,单击“新建”按钮,创建A400文字样式,设置字体、高度和宽度比例,如图6-37所示。


图6-37

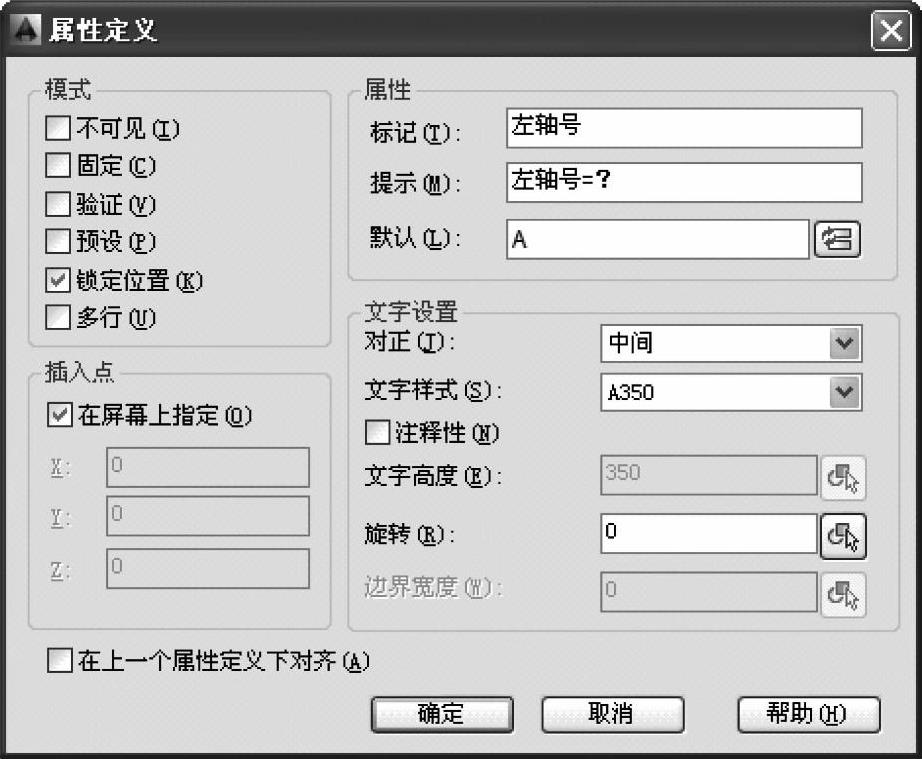

步骤3 键盘输入“ATT”命令,确定,弹出“属性定义”对话框,如图6-38所示设置对话框的参数。


图6-38(www.daowen.com)

提示:

文字位置的对正应该选择中间,方可在捕捉的圆心位置对齐。

步骤4 设置完成,单击“确定”按钮,命令行提示指定起点,拾取步骤1绘制的圆的圆心,效果如图6-39所示。

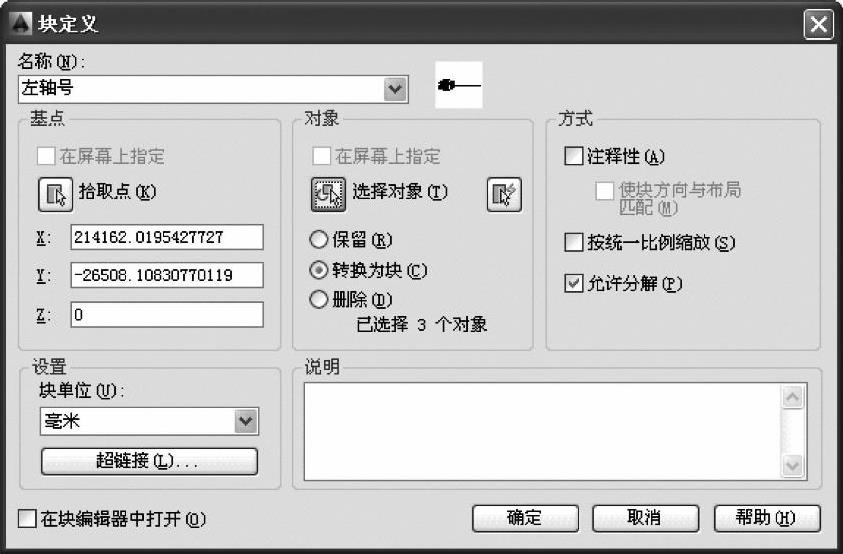

步骤5 创建图块,如图6-40所示定义图块名称为“左轴号”,基点为直线右端点,选择图6-39所有的图形为定义对象。


图6-39

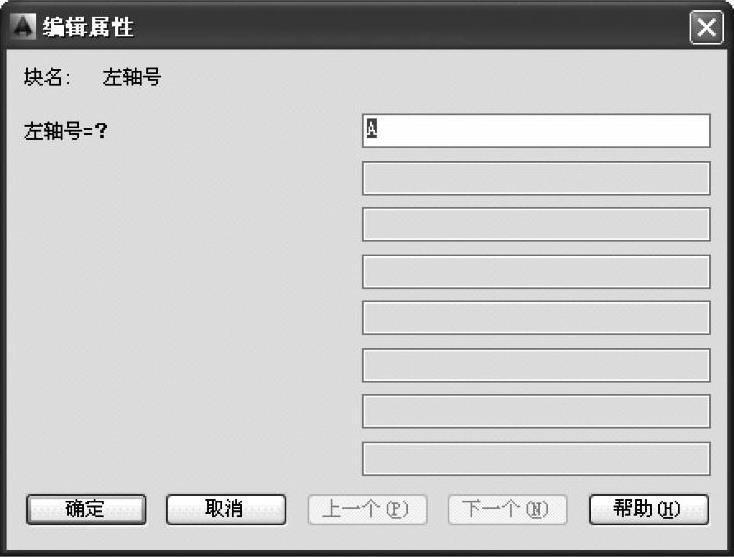

步骤6 单击“确定”按钮,弹出如图6-41所示的“编辑属性”对话框,输入属性A,单击“确定”按钮,完成图块的创建,效果如图6-35a所示。

左轴号绘制完成后,运用绘制左轴号的同样方法绘制上、下和右轴号,效果分别如图6-35b、图6-35c、图6-35d所示。


图6-40


图6-41
