学习提示】学习该实例制作方法并将其写为图块,如图6-21所示,以便在今后绘图过程中使用。

学习命令】“EL”(Ellipse椭圆)、“RO”(Rotate旋转)。

【作图步骤】

步骤1 建立新文件。

新建文件并建立辅助线图层。

步骤2 绘制辅助线。


图6-21洗手盆

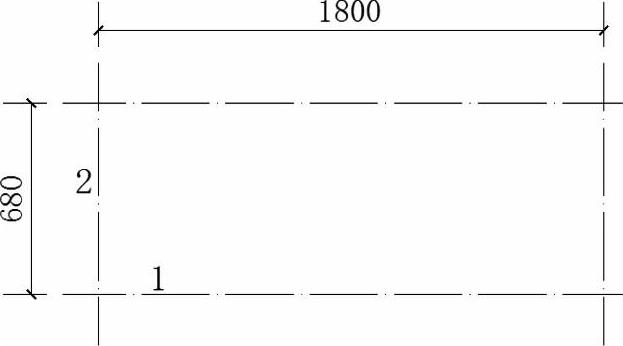

转换到辅助线图层,执行“L”命令绘制一条长度2000的水平线段1,和一条长度1000的垂直线段2。执行“O”偏移命令,分别将水平线段1向上偏移680,将垂直线段2向右偏移1800得到面盆的外轮廓尺寸,如图6-22所示。

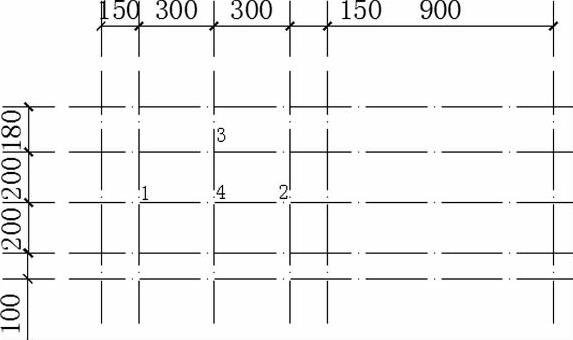

继续向右偏移辅助线2距离分别为150、300、300、150,向上偏移辅助线1距离分别为100、200、200,得到辅助线如图6-23所示。


图6-22


图6-23

步骤3 绘制椭圆洗手盆。

转换到“0”图层,执行“EL”椭圆命令,确定,捕捉点1和点2作为椭圆一个整轴的长度,捕捉点3作为椭圆半轴的长度。

【命令步骤】

命令:EL ELLIPSE

指定椭圆的轴端点或[圆弧(A)/中心点(C)]:(指定椭圆轴的第一点)

指定轴的另一个端点:(指定第二点)

指定另一条半轴长度或[旋转(R)]:(指定另一轴的距离)

步骤4 绘制水嘴图案的圆形和矩形。

以点4为圆心绘制半径50的圆,再以点3左侧某位置为圆心绘制半径30的圆,并绘制一个倾斜120°的矩形。

提示:

使用椭圆命令绘制椭圆只要三个点即可,前两个点表示整轴长度,后一个表示半轴长度。

提示:

执行矩形命令,设置相应参数后,下次执行该命令参数依然有效,因而要明白如何将参数再调整回去。(www.daowen.com)

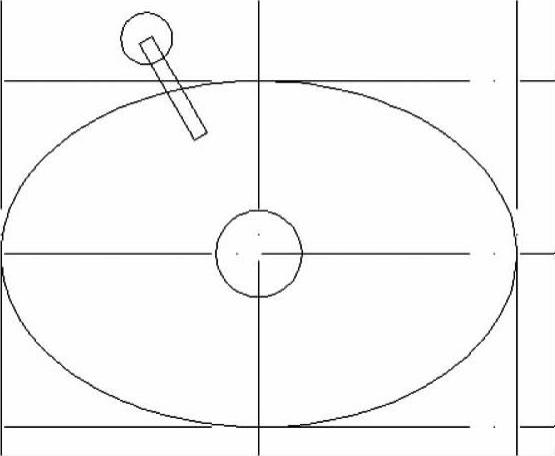

这里绘制矩形的步骤需要注意,因为需要的是一个有旋转角度的矩形,所以在指定矩形的第一点后,输入参数“R”,要求指定矩形的旋转角度,输入120,然后再指定矩形的对角点。得到如图6-24所示结果。

【命令步骤】

命令:REC

RECTANG

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: (指定第一点)

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: (输入R)

指定旋转角度或[拾取点(P)]<0>: (输入120)

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: (指定第二点)

当然,也可以正常绘制一个矩形,然后执行“RO”旋转命令,确定,选择对象矩形,确定,给定基准点,设置基准点时一定注意,为确保能够看到合适的旋转角度,基准点选在旋转对象本身某一点位置,这里选择刚绘制的矩形左上角点,关闭正交模式,选择一个合理角度,确定。

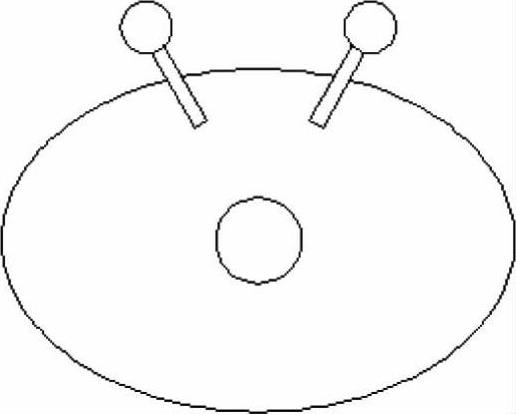

执行“M”移动命令,移动矩形到小圆的合理位置,如图6-24所示。执行“TR”剪切命令,对于矩形和椭圆的相交位置进行适当剪切,然后执行镜像命令得到如图6-25所示效果。


图6-24


图6-25

步骤5 绘制外轮廓。

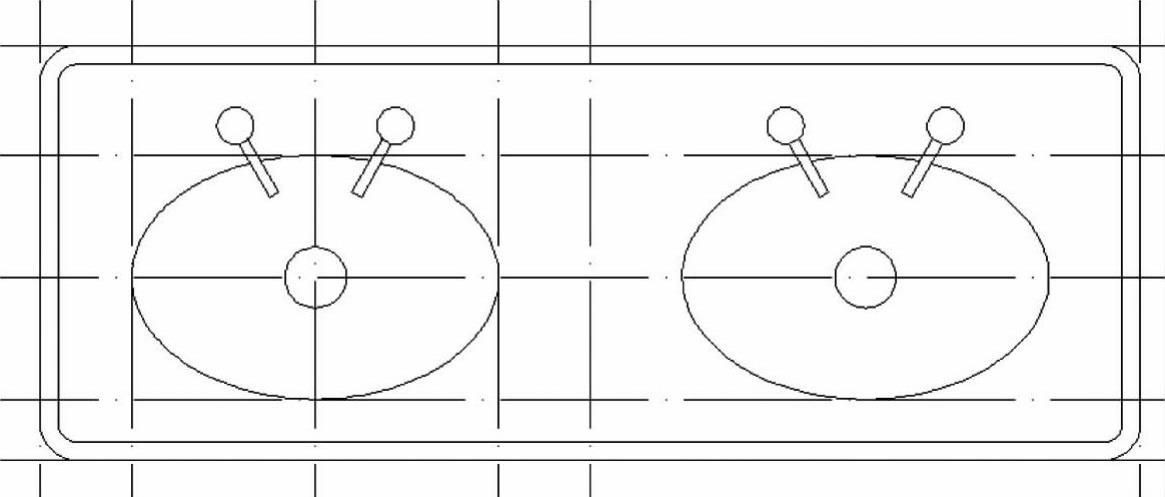

执行“REC”矩形命令,调整“F”(圆角)为60,以辅助线的外轮廓绘制矩形,然后向内偏移距离30,再执行“MI”镜像命令将如图6-26所示的左侧面盘镜像到右侧,可以得到如图6-21所示的图形。


图6-26

提示:

建议制作图块多用“W”写块命令,用户可以逐步积累自己的库文件。

步骤6 写块。

关闭辅助线图层,执行“W”写块命令,确定。

第一步,将图块命名保存位置为“D:\work\洁具.dwg”。

第二步,指定基准点,选择图形的左上角点。

第三步,选择需要写块的图案。

这样就可以把绘制好的洁具做成图块并且保存在硬盘的某个文件夹中,以便在今后的图形绘制中插入引用。
