AutoCAD建筑绘图:写块命令-教程与实例

“W”(Wblock)写块命令可以创建用作块的单独图形文件。

“W”写块命令的步骤有三步,与B块命令类似,只是第一步略有不同,如图6-20所示。

步骤1 指定名称和文件位置(路径),比如“C:\Documents and Settings\Adminis-trator\My Documents\门.dwg”。

步骤2 指定图块的基点,作为插入图块时的插入点。

步骤3 选择制作图块的对象。确定完成。

“B”(Block)块与“W”(Wblock)写块命令都可以达到组合图形的目的,都可以有效、快速地绘制图形并降低图形文件的大小。

提示:

块命令和写块命令的对象都应该在“0”层。

但是两者也有很多的不同点。(www.daowen.com)

区别一:存在位置不同。

“B”块命令做出的图块只存在于该图形中,在其他图形中不能通过“I”(Insert)插入命令获得。“W”写块命令做出的图块作为一个单独的文件存在,是保存在硬盘的某一位置中,任何一个图形都可以执行“I”(In-sert)插入命令获得。

区别二:操作步骤不同。

虽然同样是三个步骤,但是“B”块命令只要给出一个名称即可,而“W”写块命令则需要指定文件保存的路径和名称。

区别三:执行“I”插入图块操作不同。

“B”块命令做出的图块,可直接在下拉条的位置获得,而“W”写块命令做出的图块要通过单击978-7-111-47743-3-Part01-310.jpg图标,到保存图块文件的具体位置获得。

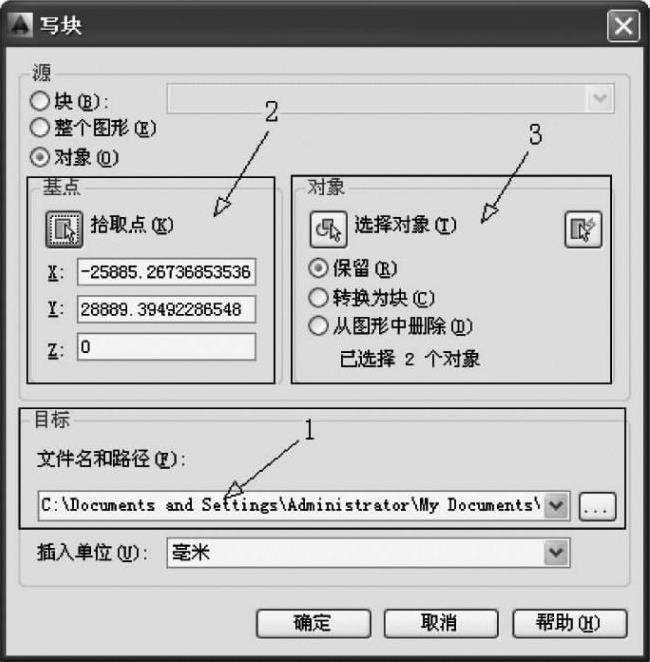

图6-20
