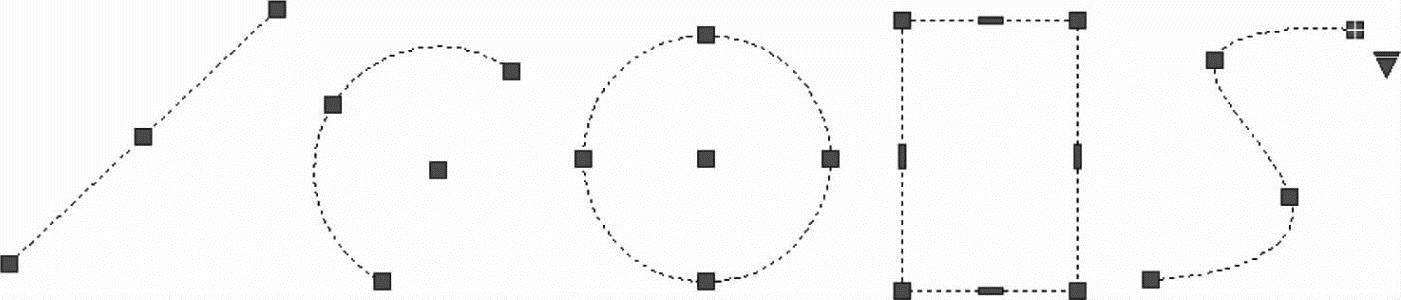

在AutoCAD中，每个图形都有一些关键点或者说控制点，通常称为夹点（Grips）。如图6-4所示，一条线段的起点、中间点和结束点，圆弧的起点、中间点、结束点和圆心点，圆的四个象限点和圆心点，矩形的四个角顶点和四条边的中点等。

图6-4

获得夹点的方法是当命令行不输入任何指令时，直接选择对象，此时就可以显示夹点。

夹点是一些实心的小方框或三角形，使用这些夹点可以实现快速拉伸、移动、旋转、缩放或镜像对象，这种编辑方式称为夹点编辑。

要执行夹点编辑，请先选择作为操作基点的夹点（基准夹点），选定夹点也称为热夹点，然后选择一种夹点编辑模式。可以通过按〈Enter〉键或空格键循环选择这些模式。还可以使用快捷键或单击鼠标右键查看所有模式和选项。

提示：

当选择了一个夹点后，可以反复按空格键，能得到不同的编辑命令（默认为拉伸）。

命令：

**拉伸**

指定拉伸点或［基点（B）／复制（C）／放弃（U）／退出（X）］：

**移动**

指定移动点或［基点（B）／复制（C）／放弃（U）／退出（X）］：

**旋转**

指定旋转角度或［基点（B）／复制（C）／放弃（U）／参照（R）／退出（X）］：

**比例缩放**

指定比例因子或［基点（B）／复制（C）／放弃（U）／参照（R）／退出（X）］：

**镜像**

指定第二点或［基点（B）／复制（C）／放弃（U）／退出（X）］：(www.daowen.com)

要把如图6-5所示矩形的右上角顶点移动到矩形右上方两线段交点位置，只需要执行以下操作：

首先在命令行无任何指令时，单击矩形，如图6-5所示。此时矩形有八个夹点，显示为蓝色。

然后单击矩形右上角顶点处的夹点，蓝色夹点变为红色。此时的命令行提示为“指定拉伸点或［基点（B）／复制（C）／放弃（U）／退出（X）］：”的提示。在该提示下单击捕捉矩形右上方两线段的交点（图6-6），然后按＜Esc＞键取消，就完成了对矩形顶点的移动，如图6-7所示。

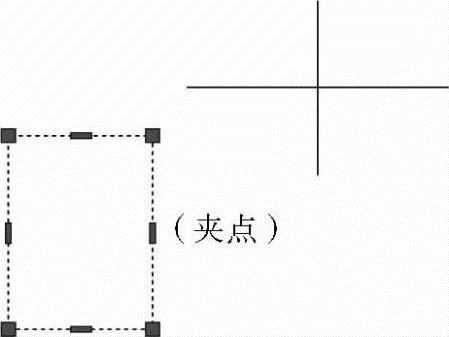

图6-5

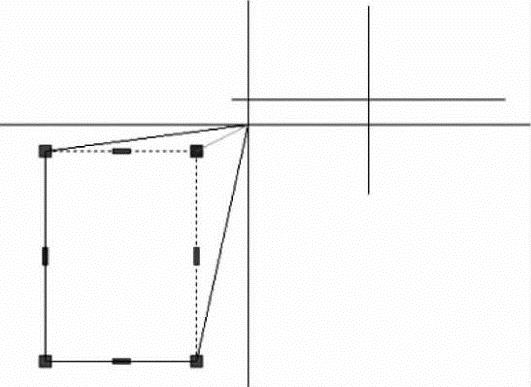

图6-6

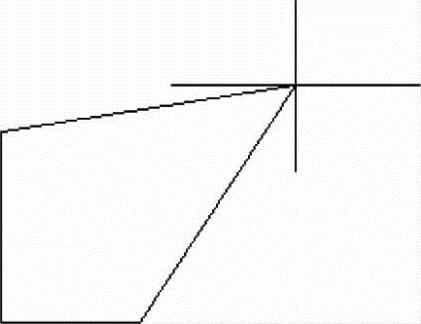

图6-7

提示：

锁定图层上的对象不显示夹点。

对于圆也可以进行夹点编辑，首先在确保没有输入任何命令的情况下，单击圆，出现五个夹点，然后选择任意一个象限点，向内或外部移动鼠标指针，就可以改变圆的半径使之变为新的圆，如图6-8所示。如果是单击圆的圆心夹点，移动鼠标指针整个圆就会移动，此时相当于执行移动命令，如图6-9所示。

注意，按〈Esc〉键可以取消夹点显示，退出夹点编辑模式。

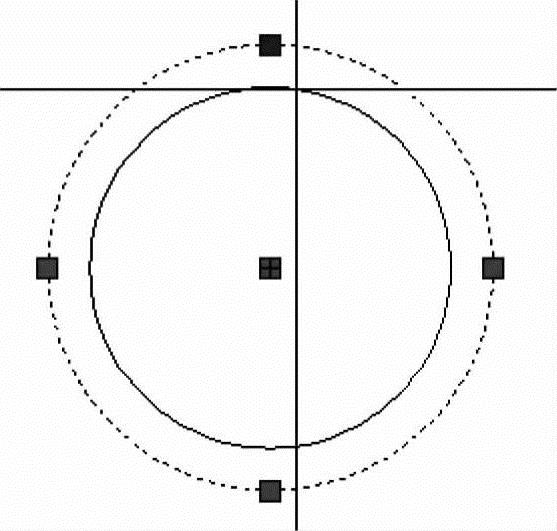

图6-8

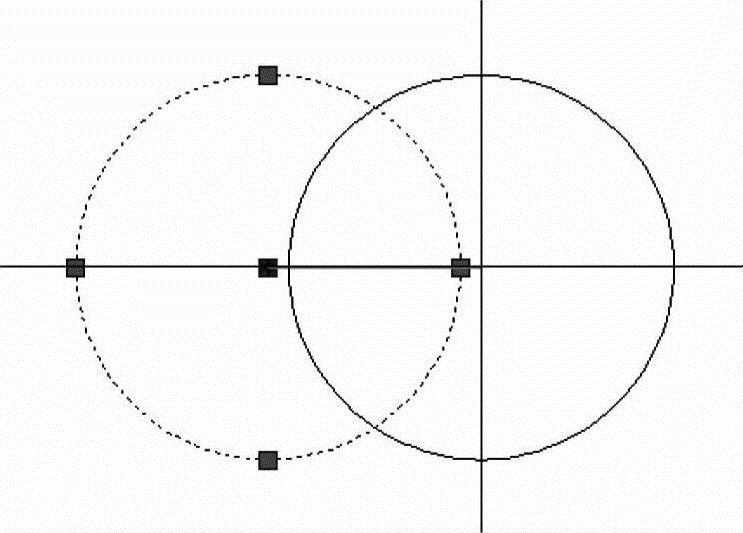

图6-9
