AutoCAD建筑绘图楼梯间平面图尺寸标注教程

时间:2023-10-10 理论教育 版权反馈
【摘要】:执行“DLI”线性标注,先选择左侧垂直辅助线上端点为第一点,再选择右侧垂直辅助线上端点为第二点,确定,指定尺寸线的位置,得到第二道尺寸标注,如图5-61所示。

AutoCAD建筑绘图楼梯间平面图尺寸标注教程

步骤1 执行“D”打开标注样式管理器对话框,执行尺寸标注样式调整,建立“建筑标注”样式,修改七项参数,并将“建筑标注”样式置为当前。

步骤2 打开注释面板,首先标注上开间的细部尺寸,即标注窗户和墙体之间的距离。

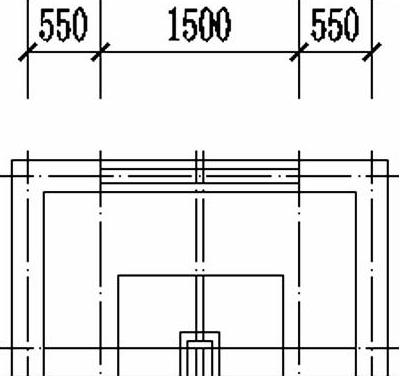

执行“Qdim”快速标注,选择上开间的辅助线,确定,指定尺寸线的位置,得到第一道尺寸标注,如图5-60所示。

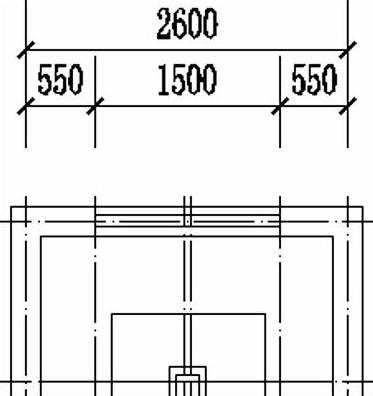

执行“DLI”线性标注,先选择左侧垂直辅助线上端点为第一点,再选择右侧垂直辅助线上端点为第二点,确定,指定尺寸线的位置,得到第二道尺寸标注,如图5-61所示。


图5-60


图5-61

步骤3 重复执行上述两步,标注下开间尺寸。

步骤4 上一步学习了快速标注,现在来学习一下用连续标注来标注进深尺寸。

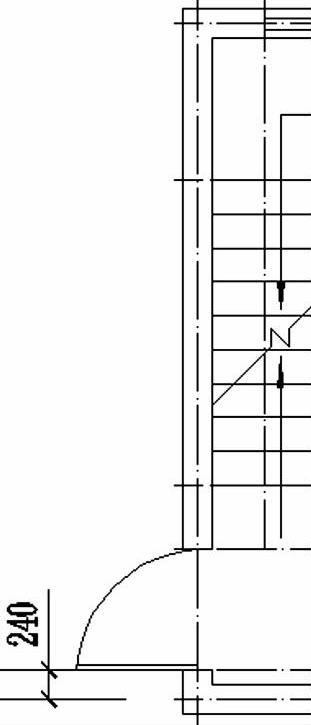

首先执行“DLI”线性标注,先选择下侧第二根水平辅助线左端点为第一点,再选择下侧第二根水平辅助线左端点为第二点,确定,指定尺寸线的位置,如图5-62所示。

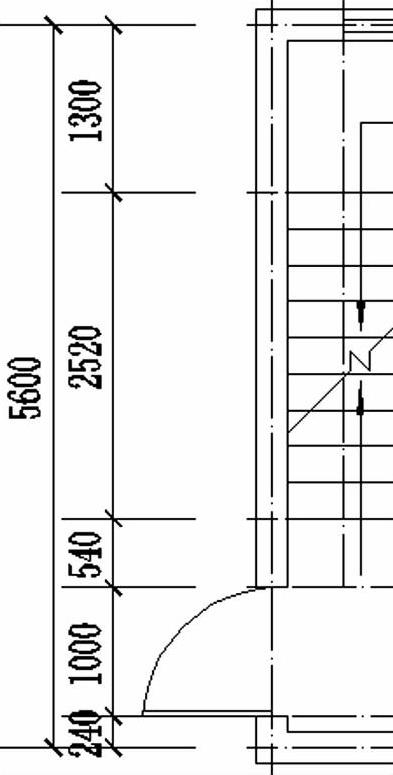

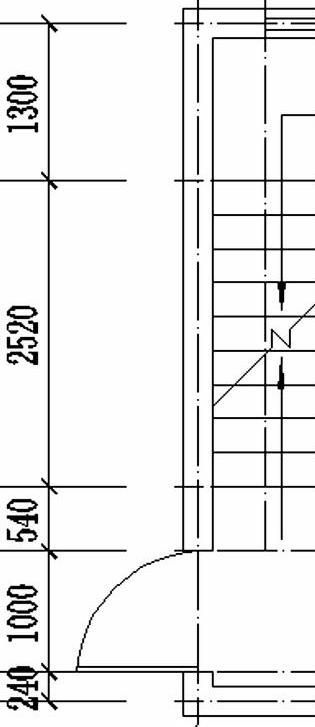

然后执行“DCO”连续标注,由下而上依次选择需标注的水平辅助线左侧端点,得到第一道尺寸线,如图5-63所示。继续执行“DLI”线性标注标注第二道尺寸线,如图5-64所示。


图5-62


图5-63

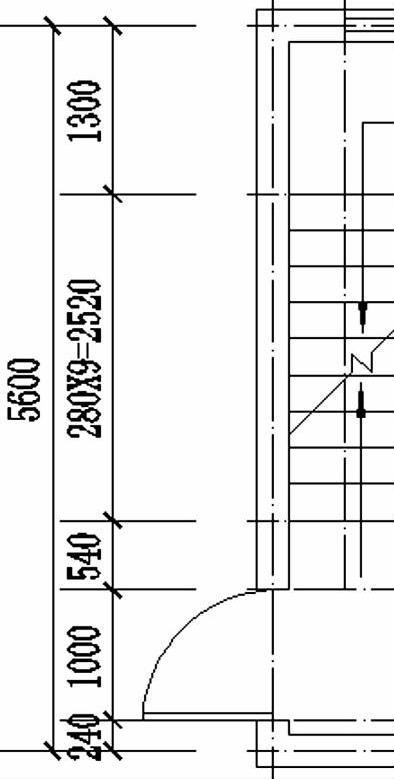

执行“ED”文字编辑命令,修改2520文字为280×9=2520,这样可以更清晰表达图中踏步的数量,符合建筑设计的制图规范要求,确定,修改完成后如图5-65所示。


图5-64


图5-65

步骤5 最后执行“DT”单行文字命令,书写图名“楼梯平面图”,即可得到如图5-49所示的图案。

小结:

本章主要讲解了教室平面图和楼梯平面图绘制的思路和方法,同时讲述了尺寸标注的创建与使用,读者一定要通过反复练习熟练掌握尺寸标注的方法,学会建筑标注的严格标准。
