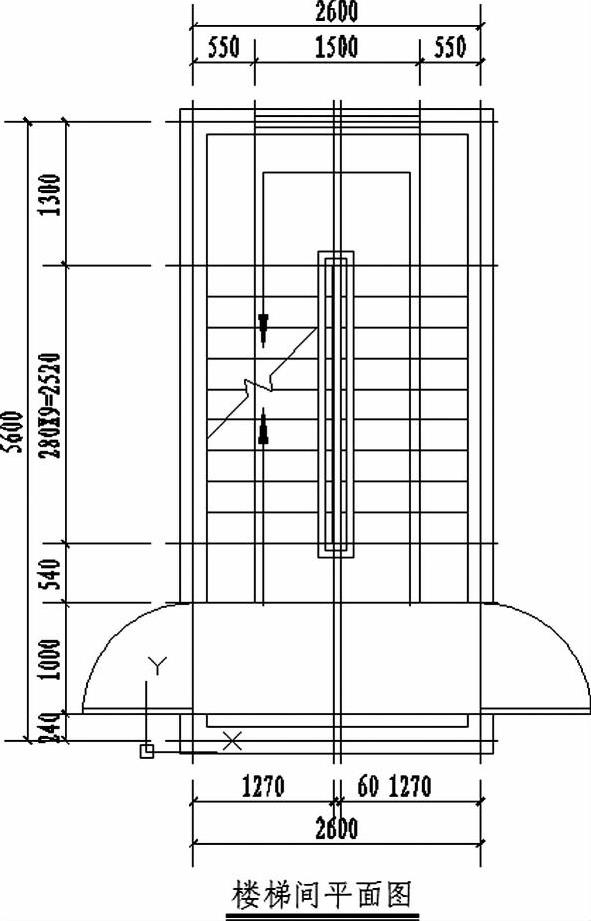

【思路分析】绘制如图5-49所示的楼梯平面图，与绘制教室平面图思路相同，首先创建图层，然后确立辅助线，使用辅助线来明确控制点，再逐一绘制。

【学习命令】“ML”（Mline多线）、“MY”（Mlstyle多线样式调整）、“AR”（Array阵列）、“LT”（Linetype线型）等。

【作图步骤】

步骤1 建立文件。

按〈Ctrl+N〉新建文件，再按〈Ctrl+S〉保存文件，命名为“楼梯平面图”。

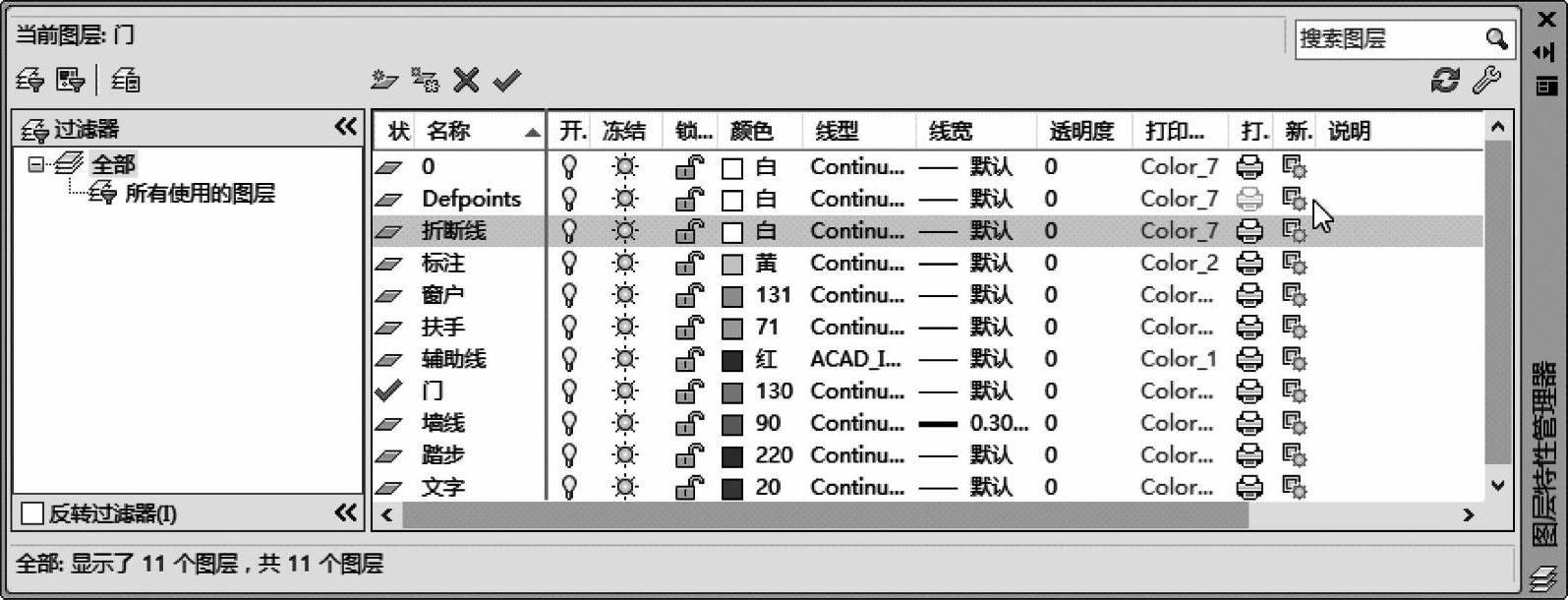

执行“LA”图层命令，分别建立辅助线、墙线、窗户、门、踏步、文字、标注等图层并为各图层设置不同颜色，更改辅助线图层线型为点画线，如图5-50所示。

步骤2 绘制辅助线。

转换到辅助线图层，执行“L”命令绘制一条尺寸为3000的水平线和一条尺寸为6000的垂直线，执行“O”偏移命令，确定，分别向上偏移水平线距离5600，向右偏移垂直线距离2600得到外框为2600×5600的楼梯墙面中心线。

双击鼠标中间滚轴，令视图全部显示。

图5-49

图5-50

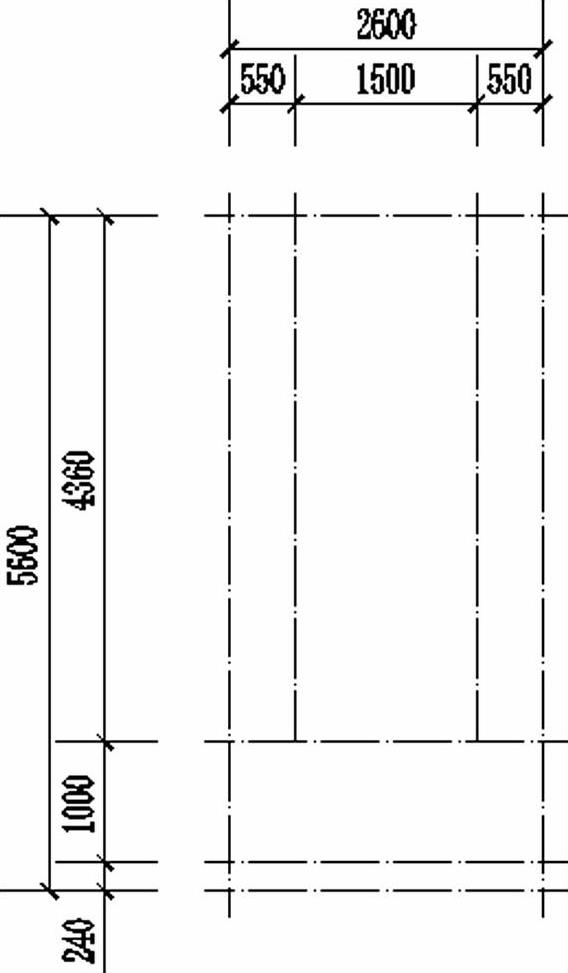

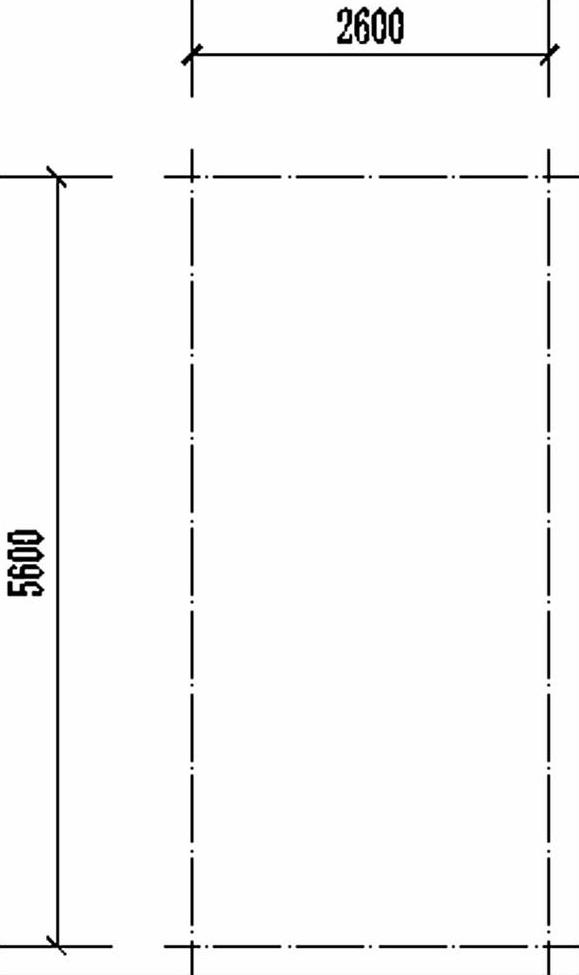

执行“LT”调整线型比例正确显示出点画线，如图5-51所示。执行“O”偏移命令，确定，将下侧水平辅助线依次向上偏移距离为240、1000，得到左右位置门的辅助线，将左侧垂直线依次向右偏移距离550、1500、550，然后对其执行“TR”进行修剪得到窗户位置的辅助线，如图5-52所示。

步骤3 绘制墙体和窗。

转换到墙线图层，执行“MY”（Mlstyle）多线样式调整，设置墙线类型，并置为当前，执行“ML”命令绘制墙线。

转换到窗户图层，执行“MY”（Mlstyle）多线样式调整，设置窗户多线类型，并置为当前，执行“ML”命令，绘制窗户。

图5-51

图5-52

步骤4 绘制门。

转换到门图层，绘制门的方法与上例相同，但是由于在一个图形中会多次运用同样的门图例，因而可以将门的图例制作为图块，在需要的时候通过插入的方法得到。

绘制好门，执行“B”图块命令，命名为“门”，在如图5-49所示图中的左侧门，捕捉门的右下角为基点，选择矩形和圆弧，确定，得到图块。

执行“I”插入图块命令，插入门图例关键的就是上下左右的开启方向不同，比如需要通过插入获得如图5-49所示右侧的门。

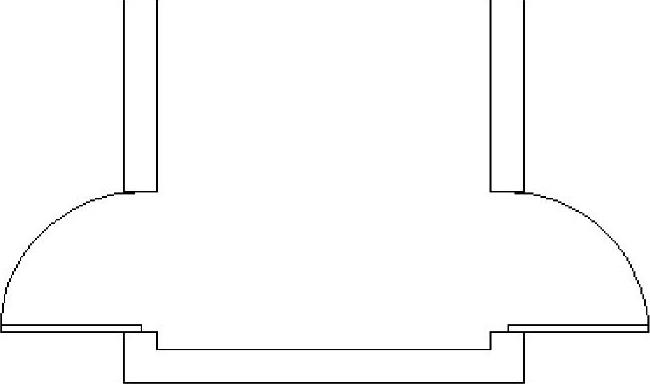

在打开的插入图块对话框中，如图5-53所示，输入旋转角度为180°的结果如图5-54所示，显然这不是所需要的，旋转360°也不行，那么怎么才能达到目的呢？

这里的方法是在如图5-53所示的插入对话框中，单击图标，取消复选，然后在对应的x、y位置处输入特定参数，就可以得到满意的结果。

图5-53

(www.daowen.com)

图5-54

这里的参数设置，不旋转只调整比例时：

x＝-1、y＝1时，相当于图块沿Y轴对称插入。

x＝1、y＝-1时，相当于图块沿X轴对称插入。

x＝-1、y＝-1时，相当于图块沿X轴和沿Y轴均对称后插入，也就是相当于旋转180°插入。

提示：

这里设置插入图块参数的方法非常方便，请初学者多次尝试，并记住规律。

明白了上述的参数意义，可以在插入图块时，设置相应比例和角度得到插入方向。

步骤5 绘制踏步。

转换到踏步图层，绘制踏步。

踏步的绘制是本图的关键。要分析清楚如何做辅助线，如何绘制第一条踏步线，如何绘制中间的梯井线。确保楼梯中踏步位置合理，要符合一定的尺度要求，当然这需要一定的工程制图基础。

如果没有制图基础，可以简单认为，中间的梯井是缝隙，休息平台尺寸为辅助线，这样就可以绘制了。

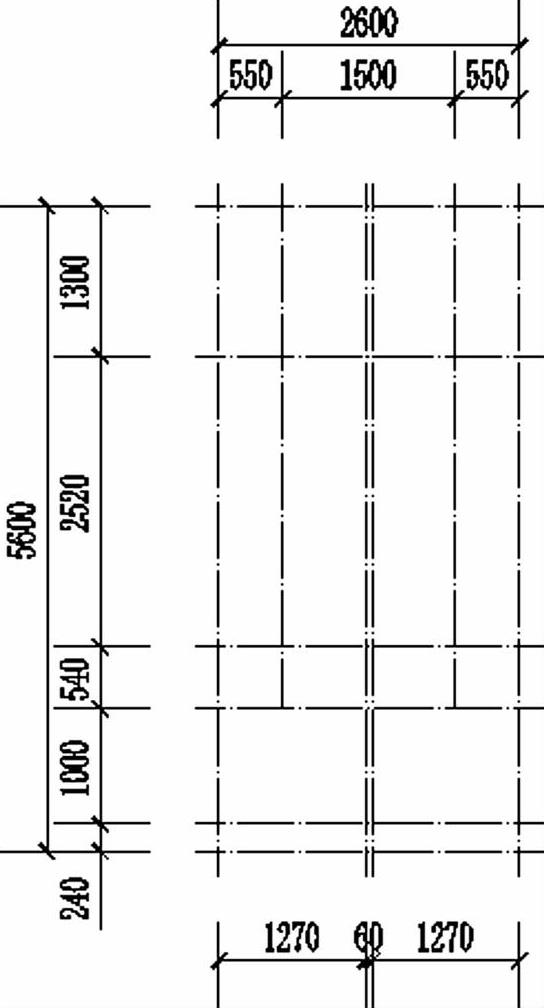

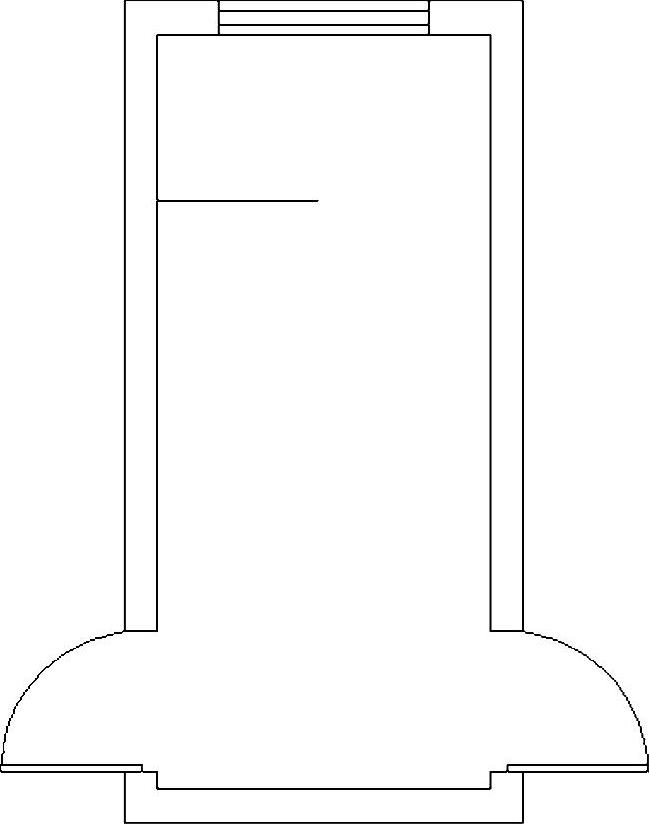

执行“O”偏移命令，先将水平方向的辅助线向下偏移1300，再将得到的辅助线向下偏移2520，将垂直方向的辅助线向右偏移1270，再将得到的辅助线向右偏移60，得到梯井的辅助线，如图5-55所示。这样就可以通过捕捉辅助线的交点，绘制出一条踏步线，关闭辅助线，如图5-56所示。有了第一条踏步线，则执行复制、偏移或阵列等方法都可以得到其他的踏步线。

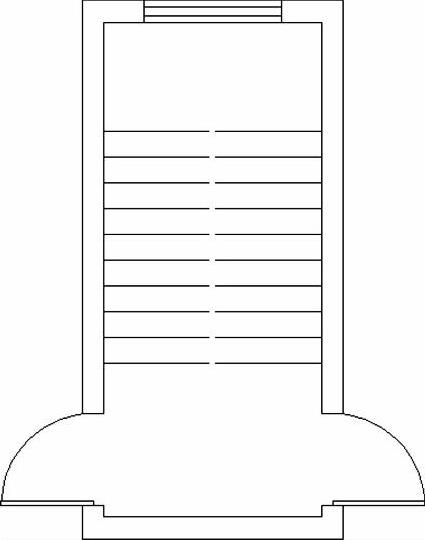

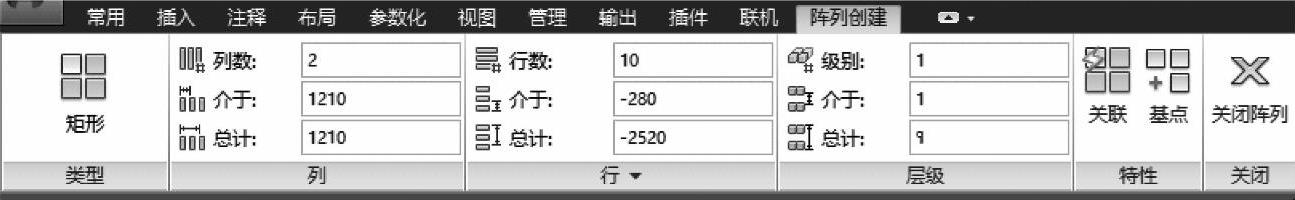

这里执行“AR”阵列命令，而阵列过程中的关键是，设置阵列距离，一要注意距离有正负之分。设置好的参数如图5-57所示，在这注意关闭阵列项目的关联，以方便下一步的修剪。阵列后得到结果如图5-58所示。

图5-55

图5-56

步骤6 绘制梯井和扶手。

图5-57

执行“REC”命令，在踏步的中间位置捕捉点绘制梯井的矩形。

执行“O“向外偏移距离60，再次偏移60，得到扶手的轮廓线，进行必要的剪切，就可以得到完整的图案。

再绘制45°折断线，然后执行“PL”多段线绘制箭头表示上行和下行梯段，如图5-59所示。

图5-58

图5-59
