快速标注“QDIM”（Dim Quick）是指可以通过一次选择对多个图形对象进行标注，这是非常快速有效的方法，尤其是针对基线标注、连续标注以及标注一系列圆或者圆弧的直径、半径、圆点等。

提示：

创建系列基线标注或连续标注，或者为一系列圆或圆弧创建标注时，快速标注命令特别有用。

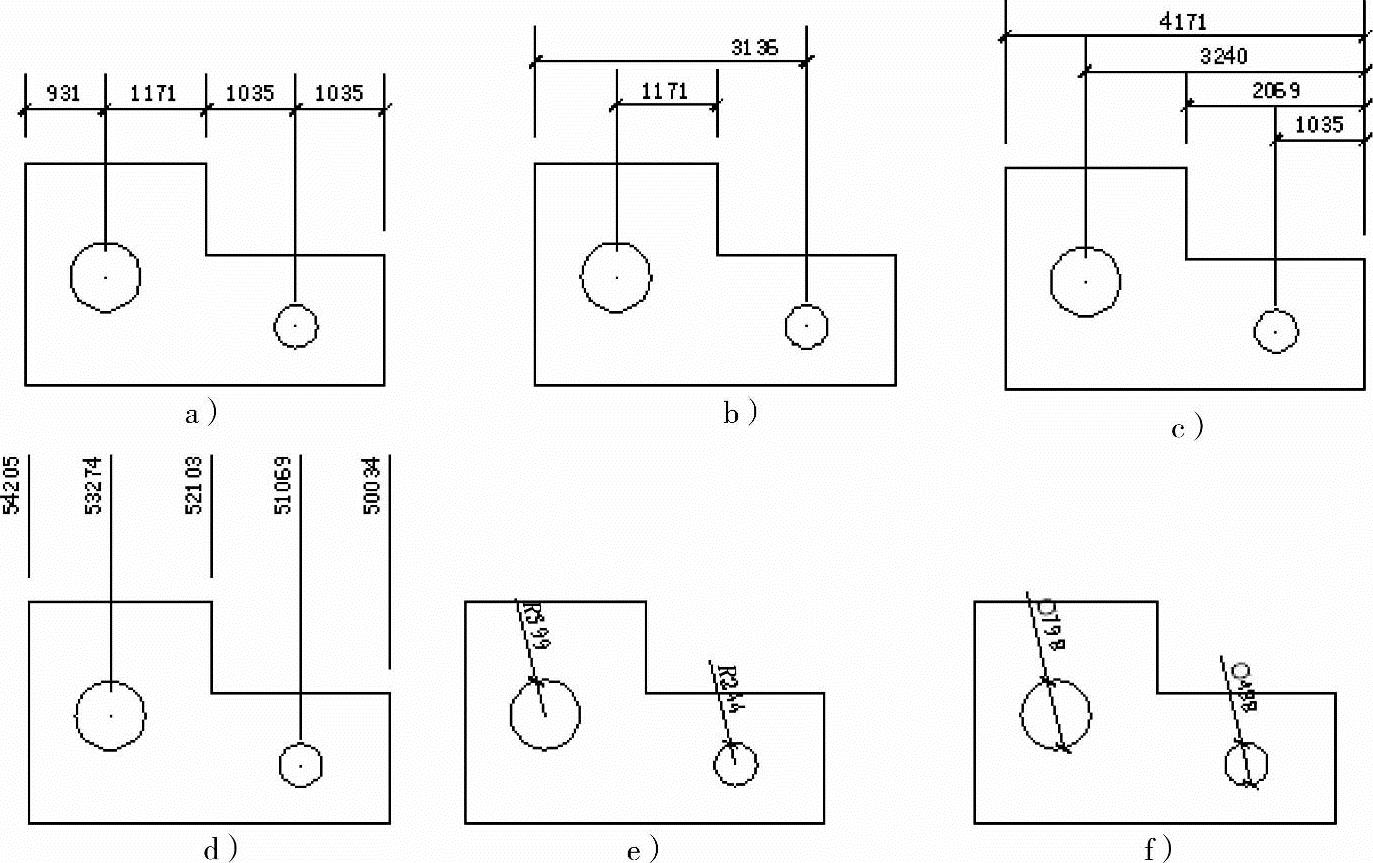

如图5-46所示，均为快速标注的结果。

图5-46

a）连续尺寸 b）并列尺寸 c）基线尺寸 d）坐标 e）半径 f）直径

（1）执行命令“Qdim”或单击快速标注。

（2）选择需要快速标注的图形对象，通常使用单选、窗口、交叉窗口或者栅栏选择，确定。

（3）选择需要标注的项目，在命令提示行有连续（C）／并列（S）／基线（B）／坐标（O）／半径（R）／直径（D）／基准点（P）／编辑（E）／设置（T）等项目，输入需要选择项目的首字母。(www.daowen.com)

（4）指定尺寸线的位置。

【命令步骤】

命令：QDIM

关联标注优先级＝端点

选择要标注的几何图形：指定对角点：找到6个 （选择对象）

选择要标注的几何图形： （按〈Enter〉键确定）

指定尺寸线位置或［连续（C）／并列（S）／基线（B）／坐标（O）／半径（R）／直径（D）／基准点（P）／编辑（E）／设置（T）］＜连续＞： （输入选项）

指定尺寸线位置或［连续（C）／并列（S）／基线（B）／坐标（O）／半径（R）／直径（D）／基准点（P）／编辑（E）／设置（T）］＜坐标＞： （指定尺寸线位置）
