AutoCAD建筑绘图教程-基线标注应用

时间:2023-10-10 理论教育 版权反馈
【摘要】:基线标注“DBA”是自同一基线处测量的多个标注。可自当前任务的最近创建的标注中以增量方式创建基线标注。如图5-43a所示图形的标注步骤为:执行“DLI”线性标注,或者单击图标,标注第一个尺寸即:1120位置。执行“DBA”基线标注,或单击图标。按〈Enter〉键确定,结束命令,可得到如图5-43b所示的标注。执行“D”命令,单击选项,如图5-45所示对话框中,调整基线间距值为500。确定返回标注样式管理器。

AutoCAD建筑绘图教程-基线标注应用

基线标注“DBA”(Dim Baseline)是自同一基线处测量的多个标注。与连续标注不同,基线标注的每一个尺寸都是以第一条尺寸线的基线为依据,这在建筑工程图形中应用较少,而在电子、机械、制造等行业中应用较多。

执行基线标注的步骤和连续标注的步骤是一样的,前提是都要有线性标注、对齐标注或者角度标注。可自当前任务的最近创建的标注中以增量方式创建基线标注。

如图5-43a所示图形的标注步骤为:

(1)执行“DLI”线性标注,或者单击978-7-111-47743-3-Part01-259.jpg图标,标注第一个尺寸即:1120位置。

(2)执行“DBA”基线标注,或单击978-7-111-47743-3-Part01-260.jpg图标。

(3)指定窗户右侧点,继续指定墙体右角点。

(4)按〈Enter〉键确定,结束命令,就得到如图5-43a所示的标注。

提示:

可以在键盘输入“Dimdli”命令,输入相应的数值可以快速调整基线间距。

【命令步骤】

命令:DBA DIMBASELINE

指定第二条延伸线原点或[放弃(U)/选择(S)]<选择>: (选择窗户右侧点)

标注文字=3120

指定第二条延伸线原点或[放弃(U)/选择(S)]<选择>: (选择墙角右侧点)

标注文字=4240(www.daowen.com)

指定第二条延伸线原点或[放弃(U)/选择(S)]<选择>: (按〈Enter〉键确定)

如图5-43b所示图形的标注步骤为:

(1)执行“DAN”角度标注,或单击978-7-111-47743-3-Part01-261.jpg角度标注。标注第一个尺寸即:44°位置。

(2)执行“DBA”基线标注,或单击978-7-111-47743-3-Part01-262.jpg图标。

(3)指定圆右侧各点。

(4)按〈Enter〉键确定,结束命令,可得到如图5-43b所示的标注。

不过,按照前面讲述的尺寸样式调整的七项内容,在执行基线标注时,可能会出现如图5-44所示的状况,这是因为在标注样式中对于基线标注间距默认值为3.75,间距太小而造成的。

执行“D”命令,单击978-7-111-47743-3-Part01-263.jpg选项,如图5-45所示对话框中,调整基线间距值为500。确定返回标注样式管理器。返回绘图区重新进行基线标注即可完成如图5-43b所示的标注。

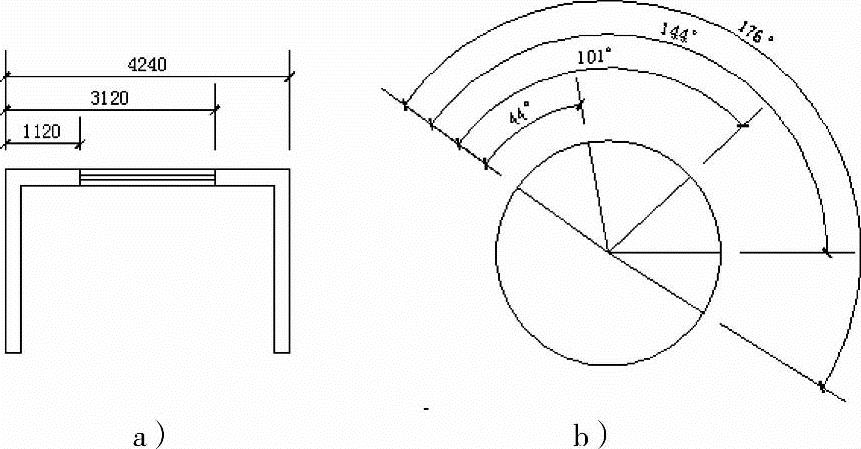

图5-43

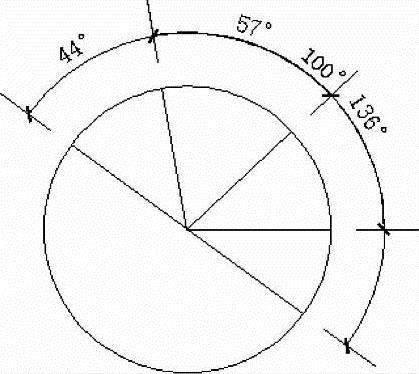

图5-44


图5-45
