“ML”多线命令相对来讲比较复杂，其设置内容较多，这里通过绘制如图5-11所示的三个图案，来练习多线绘制。

图5-11

步骤1 建立辅助线。

执行“LA”图层命令，确定。新建图层，分别设置辅助线和墙线图层，并设置辅助线图层线型为点画线。

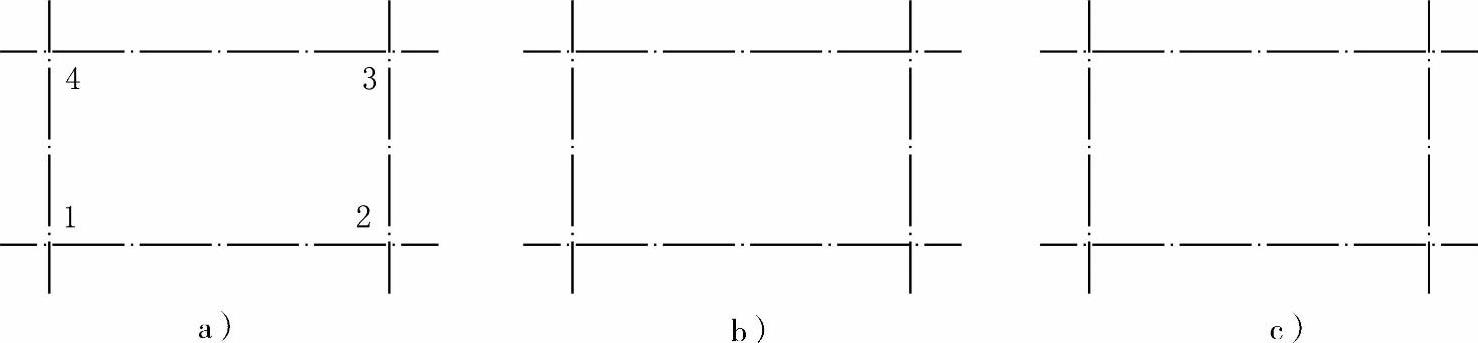

转换到辅助线图层，绘制如图5-12所示三组辅助线。

图5-12

步骤2 绘制多线。

转换到墙线图层，执行“ML”多线命令，确定，在命令提示行可以看到，当前的设置为“当前设置：对正＝上，比例＝20.00，样式＝墙”。

在开始绘制多线之前，要进行“J”（对齐方式）、“S”（比例）、“ST”（样式）三项调整，第一项“样式”已经通过“Mlstyle”调整完毕，只要看到提示“样式＝墙”就是正确的。第二项“比例”需要根据具体的图形进行调整，这里采用mm为单位绘制，因而墙线合理比例应该是240，输入“S”，确定，再输入240，确定完成。第三项“调整对齐方式”，输入“J”，可以看到三种对齐方式为“上（T）／无（Z）／下（B）”。

提示：

多线的宽度＝多线样式的宽度×比例。在多线设置的时候应确保多线样式的宽度为1，就可方便地通过调整比例来调整多线的实际宽度。

提示：

很明显可以看到，三个图形，绘制的步骤几乎相同，辅助线控制点都一样，只是对齐方式不同，得到的图案效果就有很大的差别。所以在绘制多线的时候，只有合理选择对齐方式，才能正确绘制。

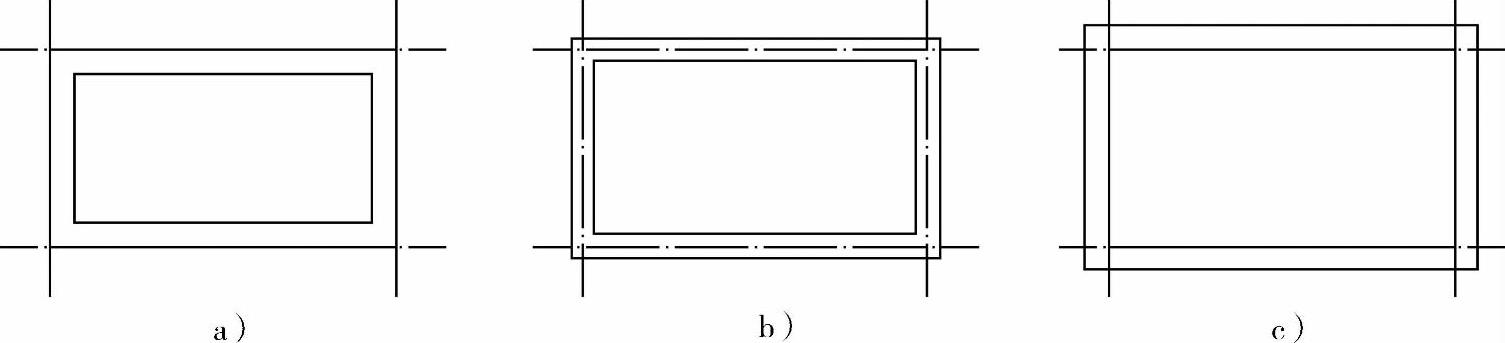

分别选择三种对齐方式，逆时针方向，绘制墙线，捕捉各组辅助线的点1、2、3、4，最后输入“C”（闭合）封闭图形。这样就可以得到如图5-11所示的三个图形。(www.daowen.com)

【命令步骤】

命令：ML MLINE

当前设置：对正＝上，比例＝20.00，样式＝墙

指定起点或［对正（J）／比例（S）／样式（ST）］： （输入J）

输入对正类型［上（T）／无（Z）／下（B）］＜上＞： （输入B）

当前设置：对正＝上，比例＝20.00，样式＝墙

指定起点或［对正（J）／比例（S）／样式（ST）］： （输入S）

输入多线比例＜20.00＞： （输入240）

当前设置：对正＝上，比例＝240.00，样式＝墙

指定起点或［对正（J）／比例（S）／样式（ST）］： （捕捉1点）

指定下一点： （捕捉2点）

指定下一点或［放弃（U）］： （捕捉3点）

指定下一点或［闭合（C）／放弃（U）］： （捕捉4点）

指定下一点或［闭合（C）／放弃（U）］： （输入C）
