多线由多条平行线组成，每一条称为图元。

键盘输入“MLSTYLE”，按〈Enter〉键，打开“多线样式”对话框，如图5-7所示。默认情况下，当前只有一种“STANDARD”多线样式，要建立新的多线样式，步骤如下：

步骤1 单击按钮，弹出“创建新的多线样式”对话框，如图5-8所示。提示：

多线样式具有以下限制：

（1）不能编辑图形中已使用的任何多线样式的元素和多线特性。

（2）要编辑现有的多线样式，必须在用此样式绘制多线之前进行。

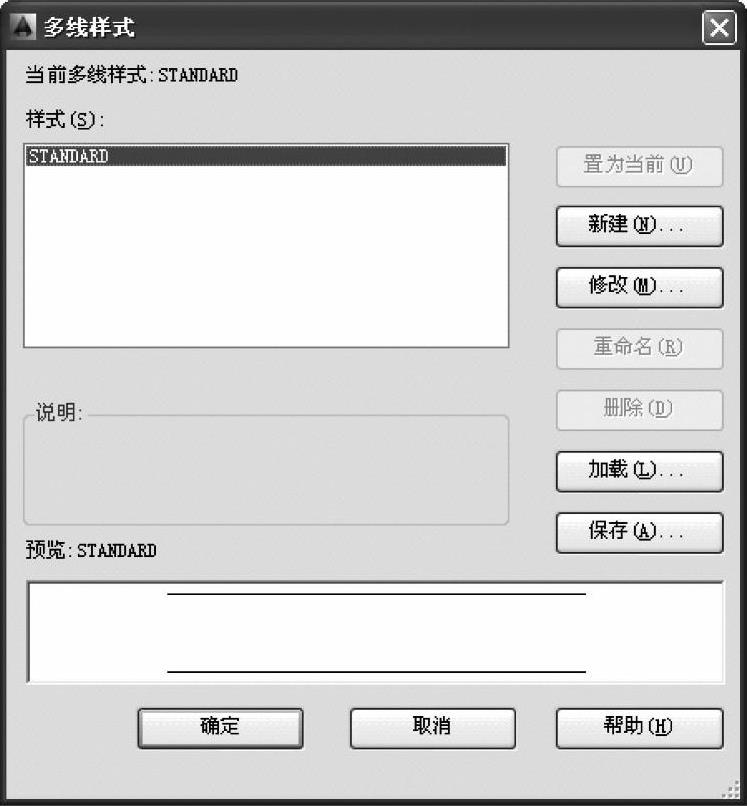

图5-7

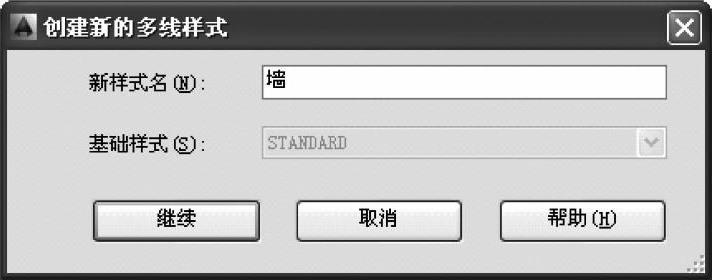

图5-8

步骤2 输入要设置的多线名称，比如“墙”，如图5-8所示。

步骤3 单击，打开“新建多线样式”对话框，如图5-9所示，通过该对话框来修改该多线样式的组成元素和多线特征。

步骤4 设置“图元”。默认有两个图元，偏移量分别为0.5与-0.5，所有图元偏移量中，最大值与最小值的绝对值之和为多条样式的宽度。由于墙线为两条直线组成，所以这里不对图元进行调整，如图5-10所示。(www.daowen.com)

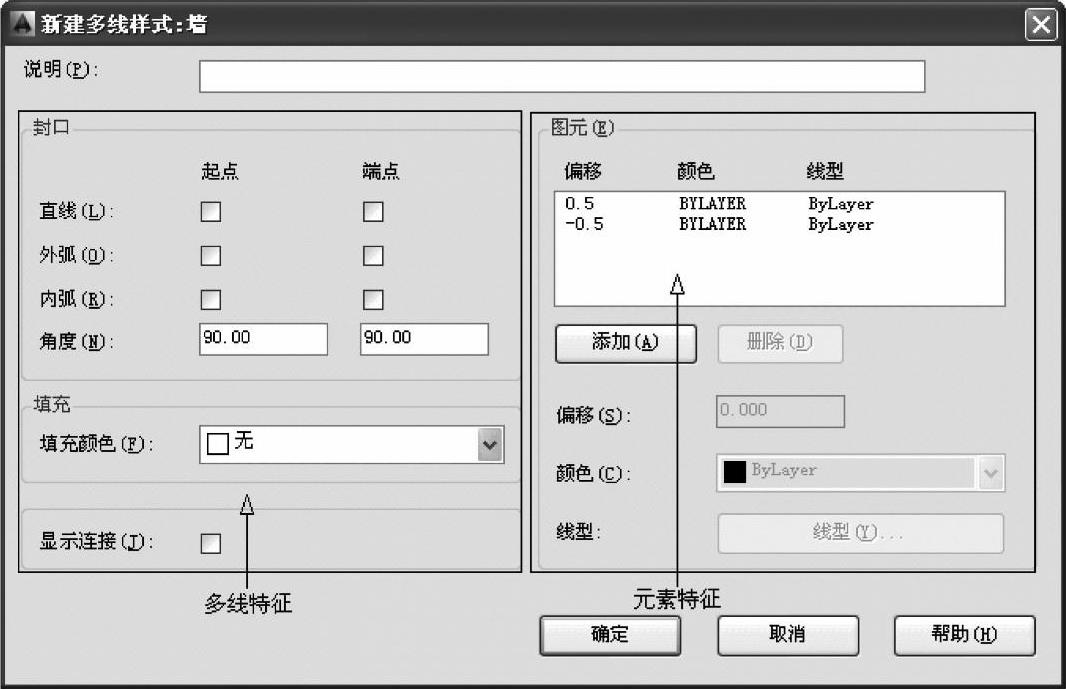

图5-9

图5-10

提示：

组成多线的上下两端的线段不要调整偏移距离，以确保整个多线的宽度为1。方便“ML”绘制多线时比例的调整。

步骤5 设置多线特性。通过设置“封口”，可以调整多线的起点和端点封口样式，可以有直线连接、外接圆弧连接、内接圆弧连接、连接倾斜角度等。本例中使用直线进行连接，在中起点和端点下的方框内打勾即可。

对于“填充”，通常在绘制平面图不需要设置，而在绘制剖面图时需填充，可以根据需要选择填充颜色。

单击“确定”，完成设置，返回多线样式对话框，可以看到除了原有的“STANDARD”样式新增了“墙”的样式。

步骤6 选择“墙”多线样式，单击，命名为“窗”进入“新建多线样式”对话框，所有参数会继承“墙”多线样式，单击两次添加。添加两条图元，选择其中一条，设置偏移为0.2，这样另外一条，设置偏移为-0.2，确定完成。

如果需要绘制墙体，选中“墙”多线样式则可以在“多线样式”对话框中单击图标，将“墙”样式置为当前，单击确定。
