极轴阵列(Polar Array)又称为环形阵列。前面已经学习了矩形阵列方式,而极轴阵列的步骤与矩形阵列基本一致。现在通过绘制如图5-1所示的效果来学习极轴阵列的应用。

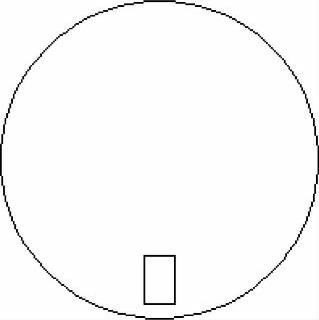

步骤1 绘制一个半径5000的圆和一个尺寸1000×1500的矩形,将矩形移动到圆内的底部位置,如图5-2所示。

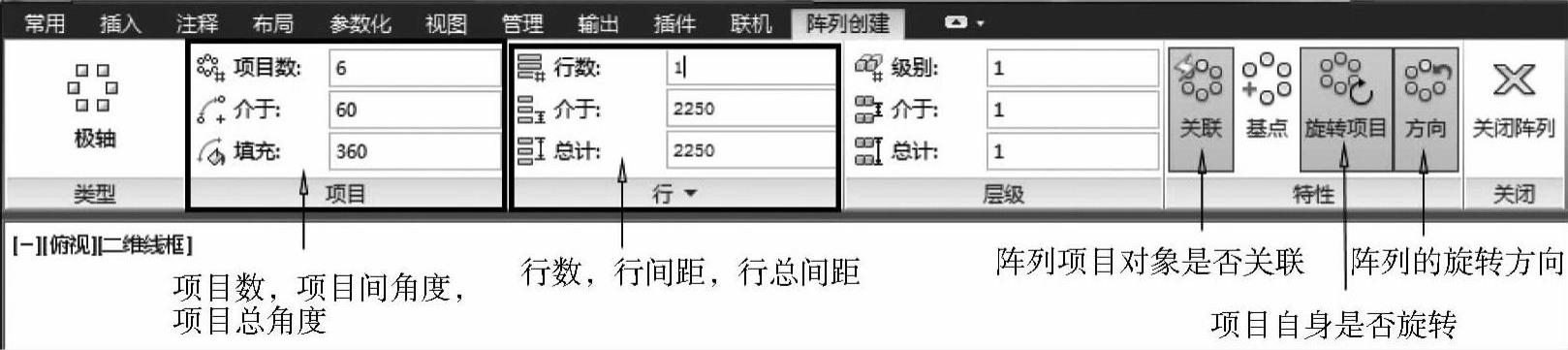

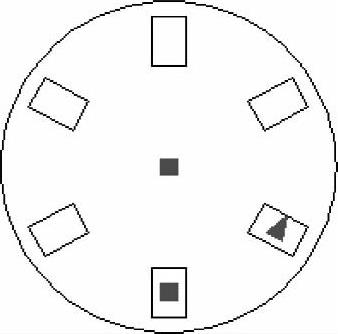

步骤2 命令行输入命令“AR”,确定,选择要阵列的对象:矩形,确定,在命令行输入“PO”选择阵列的方式为极轴阵列,确定,鼠标左键单击圆心位置指定圆心为阵列中心,便得到如图5-3所示的极轴阵列的默认效果。此时在功能区也自动生成“阵列创建”选项卡,如图5-4所示。


图5-1


图5-2


图5-3


图5-4(www.daowen.com)

步骤3 设置项目相关参数,在项目面板有“项目数”“项目间角度”“项目总角度”三项参数,三项参数只需指定两个值即可,第三个值自动确定,这里设置项目数为8,总角度为360°。

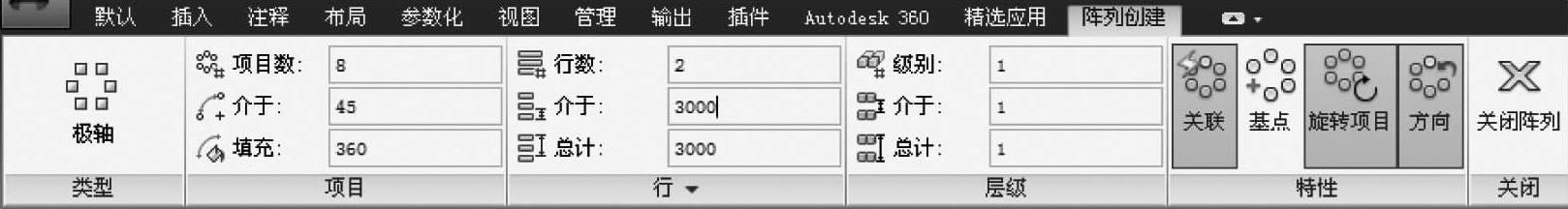

步骤4 设置行相关参数。行面板处同样有三个参数“行数”“行间距”“行总间距”。同样指定两个参数即可。这里指定行数为2,行间距为3000,如图5-5所示。


图5-5

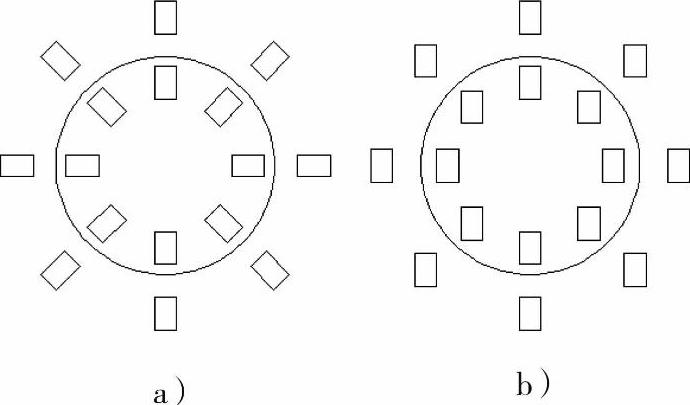

步骤5 设置是否旋转项目。默认的情况下项目在绕基点旋转的过程中,自身也进行了旋转,即在特性面板中“旋转项目”处于按下状态点击按钮即可关闭“旋转项目”。如图5-1a所示为项目旋转打开。如图5-1b所示为项目旋转关闭。

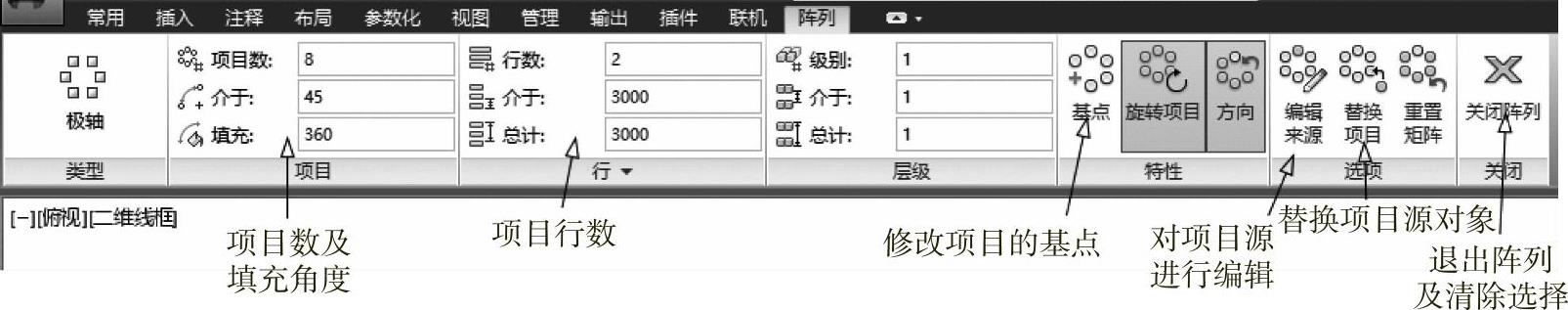

如果对阵列完成后的效果不满意,只需鼠标左键单击阵列完成的对象,此时在菜单栏中自动生成阵列选项卡,其下有项目、特性、选项等多个面板,如图5-6所示,用户可根据自己的需要对项目进行编辑、替换等修改。


图5-6

步骤6 使用〈ESC〉键、空格键或〈Enter〉键退出阵列命令。或单击选项卡右侧的“关闭阵列”。

上一章绘制的十字路口,也可以利用极轴阵列得到最终的效果。首先只需绘制十字路口任意一角的内容对象。然后在命令行输入“AR”,确定,选择该角图案为阵列对象,确定,在命令行输入“PO”选择阵列的方式为极轴阵列,空格键确定,选择十字相交的辅助线交点作为阵列的中心,设置阵列的项目数为4,填充角度为360°,设置完成后确定,即可获得十字路口最终的效果。
