“PL”线绘制的图形对象是一个整体，在执行编辑修改命令时有着非常大的优势，比如可以一次性选择。这里通过绘制楼梯踏步侧立面来进行比较。

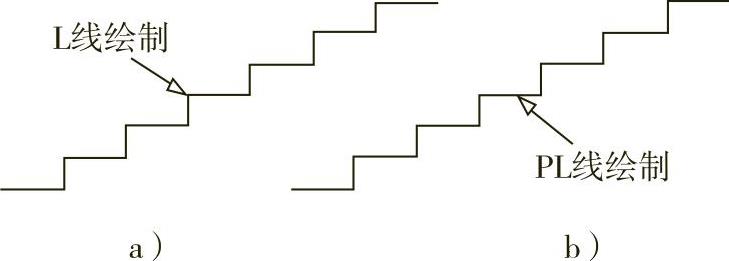

首先执行“L”线段命令，确定，任给第一点，然后利用方向距离输入，依次输入300、150、300、150、300、150等，如图4-3a所示。

执行“PL”多段线命令，以同样的尺度绘制，如图4-3b所示。

执行“O”偏移命令，绘制双线效果，输入偏移距离50，分别对图4-3中的两个图形偏移，结果如图4-4所示。通过执行命令比较发现，“L”线绘制的图形不仅需要多次偏移，而且得到的图形还不符合要求，而“PL”线绘制的图形，一次选择偏移即可完成最终需要的图形。

图4-3

图4-4

下面再利用“PL”线绘制一个400米标准跑道。标准跑道的内圈直段跑道为85960mm，弯道半径为36500mm，跑道最小宽度为1220mm。

输入“PL”命令，确定，任意给定第一点，十字光标右移，正交打开，输入直段长度85960，然后输入“A”，确定，绘制圆弧段，输入下一点坐标为（＠0，73000），再输入“L”，确定，输入直段长度85960，再输入“A”，确定，捕捉第一个点，确定结束，如图4-5所示。

图4-5

【命令步骤】

命令：PL

PLINE

指定起点：(www.daowen.com)

当前线宽为0.0000

指定下一个点或［圆弧（A）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入85960）

指定下一点或［圆弧（A）／闭合（C）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入A）

指定圆弧的端点或

［角度（A）／圆心（CE）／闭合（CL）／方向（D）／半宽（H）／直线（L）／半径（R）／第二个点（S）／放弃（U）／宽度（W）］： （输入＠0，73000）

指定圆弧的端点或

［角度（A）／圆心（CE）／闭合（CL）／方向（D）／半宽（H）／直线（L）／半径（R）／第二个点（S）／放弃（U）／宽度（W）］： （输入L）

指定下一点或［圆弧（A）／闭合（C）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入85960）

指定下一点或［圆弧（A）／闭合（C）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入A）

指定圆弧的端点或

［角度（A）／圆心（CE）／闭合（CL）／方向（D）／半宽（H）／直线（L）／半径（R）／第二个点（S）／放弃（U）／宽度（W）］：

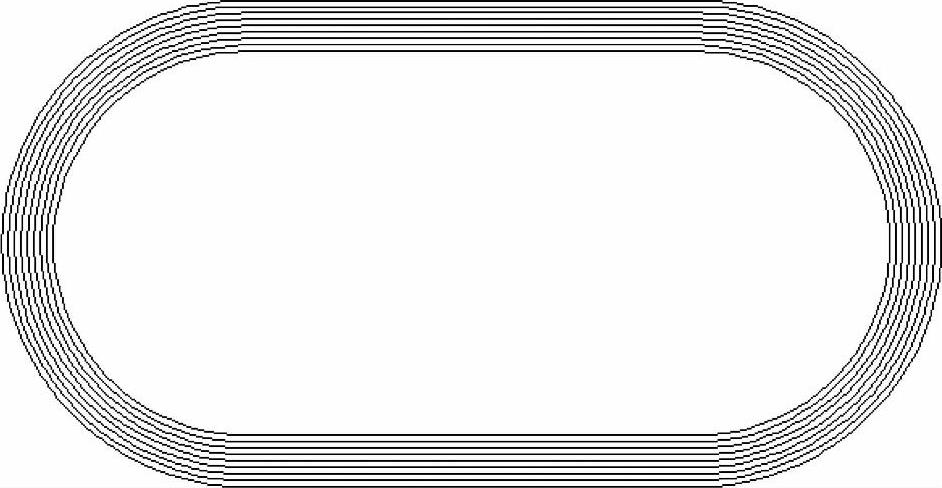

执行“O”偏移命令，确定，输入偏移距离1220，单击绘制的多段线，向外侧偏移得到八条线段，如图4-6所示。

图4-6
