“PL”（PLine多段线）的应用较广，可以绘制多种图形，这里列举了五种常用类型，很多图案的绘制要输入子命令，在执行命令过程中，选择合适的子项目，进行设置后才可以绘制不同样式的图形。

（1）命令行输入“PL”，确定，要求指定图形的点，任意给定几个点就可以得到如图4-2a所示。

（2）重复执行“PL”命令，任意给定第一点，然后输入“W”（Width），设置线的宽度。注意，一条线段有两个点，起点和终点，那么确定线的宽度就会有起点宽度和终点宽度，因而接着给定起点宽度比如100，确定，终点宽度也是100，确定，这样就可以继续给定任意几个点而得到如图4-2b所示。

提示1：

执行“PL”线设置参数时，需要先指定多段线的第一点后再输入对应的参数。这一点与矩形命令不同。

提示2：

在输入宽度的时候，可以输入数值确定宽度，也可以用鼠标在绘图区域连续单击两点来确定宽度。

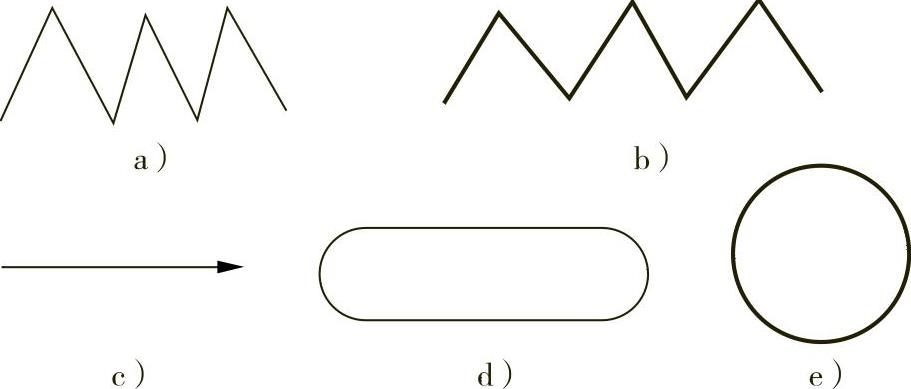

图4-2

【命令步骤】

命令：PL

PLINE

指定起点： （单击任意点）

当前线宽为0.0000

指定下一个点或［圆弧（A）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入W）

指定起点宽度＜0.0000＞： （输入100）

指定端点宽度＜100.0000＞： （按〈Enter〉键确定也是100）

指定下一个点或［圆弧（A）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （单击下一个任意点）

（3）重复执行“PL”命令，任意给定第一点，输入“W”，确定，更改线宽为0，确定，打开正交模式，指定下一点输入3000，然后再输入“W”，确定，设置宽度，起点宽度输入0，确定，端点宽度为300，确定，然后向起点方向指定另外一点输入600，形成如图4-2c所示的箭头样式，确定。注意此时要保证在正交模式打开的情况下绘制图形。

提示：

“PL”多段线绘制箭头时，也可以设置起点宽度为300，结束点宽度为0，只是在绘制线的方向上有所不同。

【命令步骤】

命令：PL

PLINE

指定起点： （单击任意点）

当前线宽为100.0000

指定下一个点或［圆弧（A）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入W）

指定起点宽度＜100.0000＞： （输入0）(www.daowen.com)

指定端点宽度＜0.0000＞： （按〈Enter〉键确认也是0）

指定下一个点或［圆弧（A）／半宽（H）／长度（L）／放弃（U）／宽度（W）］：＜正交开＞ （输入3000）

指定下一点或［圆弧（A）／闭合（C）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入W）

指定起点宽度＜0.0000＞： （按〈Enter〉键默认0）

指定端点宽度＜0.0000＞： （输入300）

指定下一点或［圆弧（A）／闭合（C）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入600）

（4）重复执行“PL”命令，任意给定第一点，输入“W”，更改线宽为0，确定，指定第二点输入3000，再输入“A”（Arc圆弧），确定，此时多段线成为圆弧段，指定圆弧的下一点输入（＠0，-1000），然后再输入“L”（Line），确定，指定下一点输入3000，绘制直线段，再次输入“A”圆弧命令，捕捉起点作为圆弧的结束点，按〈Enter〉键结束得到如图4-2d所示。

【命令步骤】

命令：PL

PLINE

指定起点： （单击任意点）

当前线宽为300.0000

指定下一个点或［圆弧（A）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入W）

指定起点宽度＜300.0000＞： （输入0）

指定端点宽度＜0.0000＞： （按〈Enter〉键确认也是0）

指定下一个点或［圆弧（A）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入3000）

指定下一点或［圆弧（A）／闭合（C）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入A）

指定圆弧的端点或

［角度（A）／圆心（CE）／闭合（CL）／方向（D）／半宽（H）／直线（L）／半径（R）／第二个点（S）／放弃（U）／宽度（W）］： （输入＠0，-1000）

指定圆弧的端点或

［角度（A）／圆心（CE）／闭合（CL）／方向（D）／半宽（H）／直线（L）／半径（R）／第二个点（S）／放弃（U）／宽度（W）］： （输入L）

指定下一点或［圆弧（A）／闭合（C）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入3000）

指定下一点或［圆弧（A）／闭合（C）／半宽（H）／长度（L）／放弃（U）／宽度（W）］： （输入A）

指定圆弧的端点或

［角度（A）／圆心（CE）／闭合（CL）／方向（D）／半宽（H）／直线（L）／半径（R）／第二个点（S）／放弃（U）／宽度（W）］： （捕捉起点）

（5）重复执行“PL”命令，任意给定第一点，输入“W”，确定，更改线宽为100，确定，指定起点，然后输入“A”，确定，给定圆弧终点输入（＠0，-2000），然后捕捉起点，确定。这样就可以得到如图4-2e所示。
