利用矩形命令(REC,Rectangle),可以绘制如图4-1所示的四种图形,方法是执行矩形命令过程中,通过选取子命令来设置矩形的线宽、倒角、圆角等步骤。

(1)命令行输入“REC”,确定,指定第一角点,任意给定,然后指定对角点,输入对角点坐标(@5000,3000),就可以得到如图4-1a所示。

(2)重复执行命令,直接按空格键,先不要指定第一角点,而是先输入“W”(width),更改线宽,输入值200,确定。然后指定第一角点,任意给定,再指定对角点,输入对角点坐标(@5000,3000),就可以得到如图4-1b所示。

提示:

绘制矩形的时候要修改参数,要根据提示行提示在指定第一角点之前输入参数。

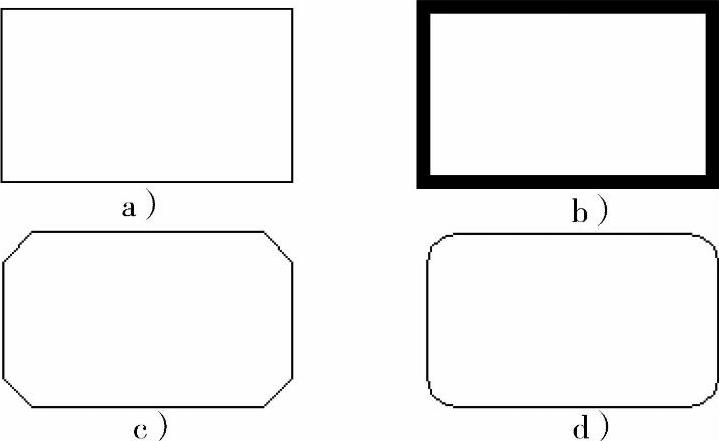

图4-1

【命令步骤】

命令:REC

RECTANG

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: (输入W)

指定矩形的线宽<0.0000>: (输入200)

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: (单击任意点)

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: (输入@5000,3000)

(3)按空格键,再次重复,输入“W”,更改线宽为0,确定,然后输入“C”(倒角),确定,指定倒角的第一段距离,输入500,确定,指定倒角的第二段距离,默认也是500,确定,指定第一角点,任意给定,然后指定对角点,输入对角点坐标(@5000,3000),就可以得到如图4-1c所示效果。

提示1:

调整线宽为“0”是恢复默认线宽,并不是实际为0。

提示2:

指定倒角时,需要通过两段距离来确定。而圆角只要一个半径即可。

【命令步骤】

命令:REC(www.daowen.com)

RECTANG

当前矩形模式:宽度=200.0000

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: (输入W)

指定矩形的线宽<200.0000>: (输入0)

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: (输入C)

指定矩形的第一个倒角距离<0.0000>: (输入500)

指定矩形的第二个倒角距离<500.0000>: (按〈Enter〉键确认500)

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: (单击任意点)

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: (输入@5000,3000)

(4)继续重复矩形命令,输入“F”(Fillet),确定,设置圆角,指定圆角的半径,输入500,确定。指定第一角点,任意给定,然后指定对角点,输入对角点坐标(@5000,3000),就可以得到如图4-1d所示。

提示:

设置圆角或倒角后,任意绘制矩形,可能没有任何变化。原因有两种可能,一种是由于矩形过小,边的长度不能满足倒角或圆角的要求,另一种是由于矩形过大,使边长远大于倒角距离或圆角半径,看起来不明显。

【命令步骤】

命令:REC

RECTANG

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: (输入F)

指定矩形的圆角半径<0.0000>: (输入500)

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: (单击任意点)

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: (输入@5000,3000)
