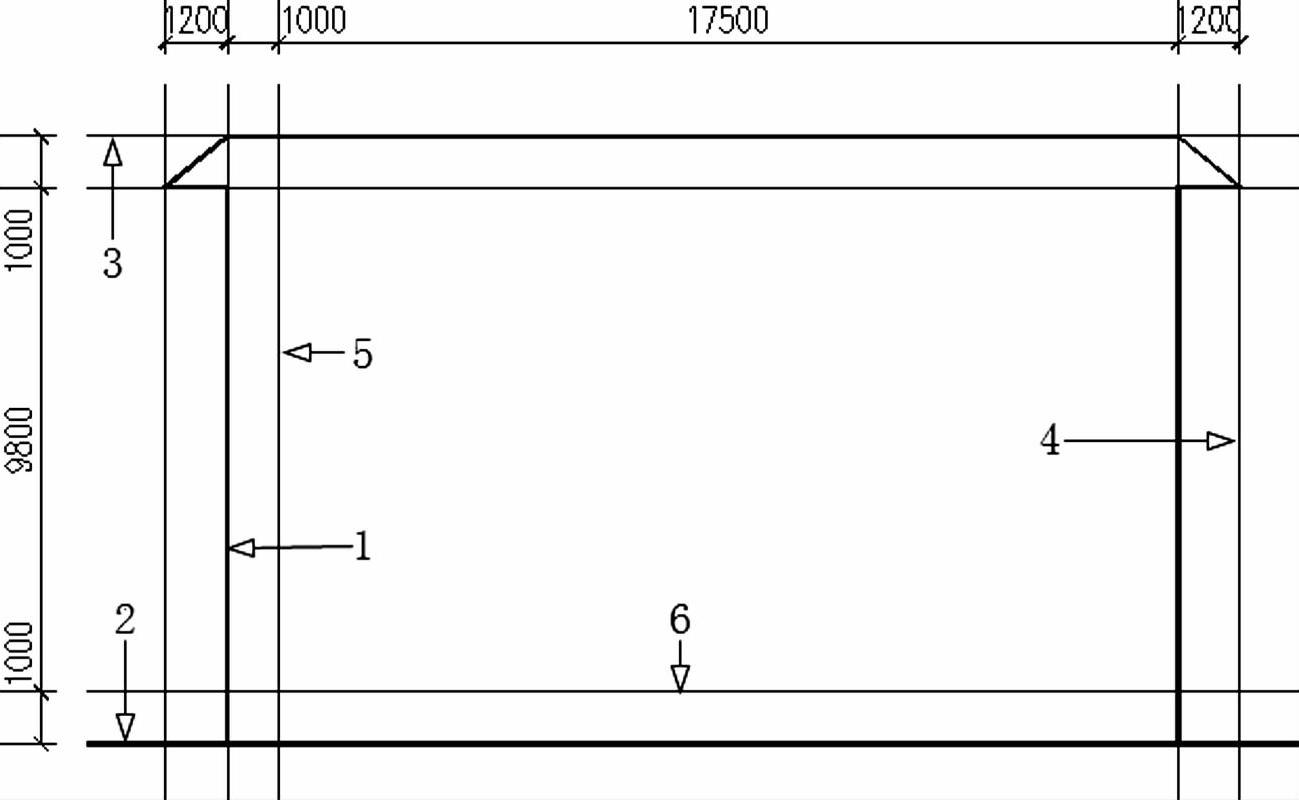

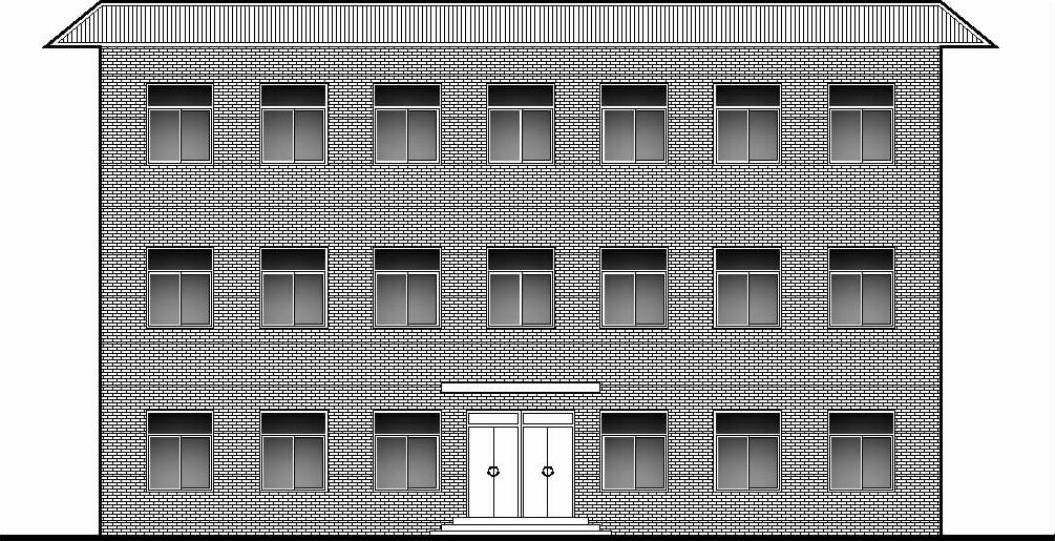

【思路分析】绘制如图3-34所示的图案，关键是要找到合适的切入点，即第一条线从何画起。本例中的窗户在上例中已绘制好，可以继续从上一例开始往下做。在本例中还是要使用辅助线作图，如何确立辅助线的位置是绘图的关键，图3-35给出了辅助线的思路。这样就从箭头所指的辅助线1和辅助线2入手，通过偏移命令，来得到其他辅助线。

【学习命令】“L”（Line线）、“REC”（Rectangle矩形）、“CO”（Copy复制）、“M”（Move移动）、“H”（Hatch填充）。

图3-34

图3-35

【作图步骤】

步骤1 创建图层。

执行命令“LA”，建立图层。根据本图的需要建立辅助线、墙线、屋顶、门窗、文字等图层，图层的名称要及时修改，可以使用中文、拼音、英文等，为作图明确，建议不要使用默认的图层1、图层2、图层3等。

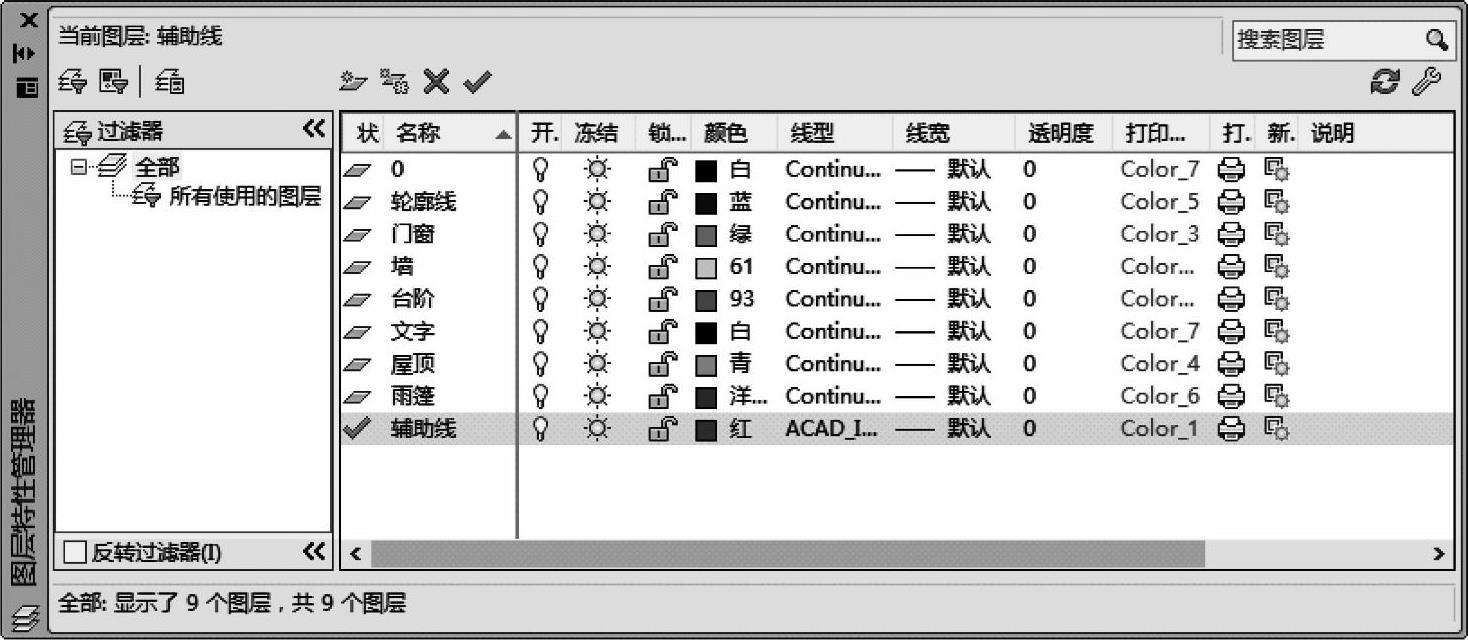

新建完所有图层，然后更改图层的颜色，为每一个图层选用特定的颜色，辅助线图层线型为点画线，其余项目不做任何修改，结果如图3-36所示。

步骤2 绘制辅助线。

将辅助线图层置为当前图层，首先绘制垂直，如图3-25所示，辅助线1，执行“L”命令，确定，任意给定线的起点，按〈F8〉键打开正交模式，将十字光标上移，输入尺寸20000，确定。重复执行线命令，绘制水平辅助线2，指定起点在辅助线1附近，十字光标右移，输入尺寸30000，确定。

图3-36

执行“CO”复制命令，来获得其他辅助线。选择辅助线1向右复制20900距离，得到辅助线4，再选择辅助线2向上复制11800距离，得到辅助线3。

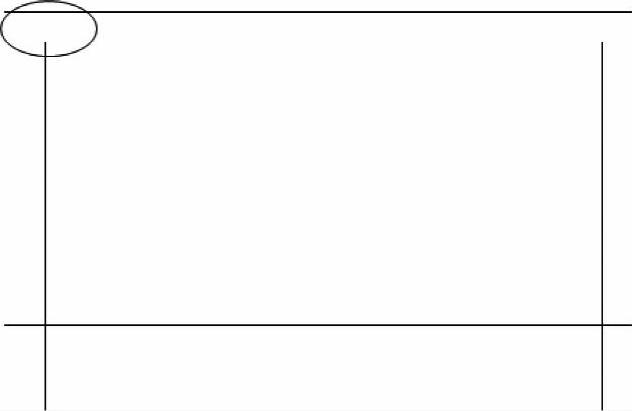

此时有可能会碰到如图3-37所示的状况，椭圆内两条线不相交，如何解决呢？

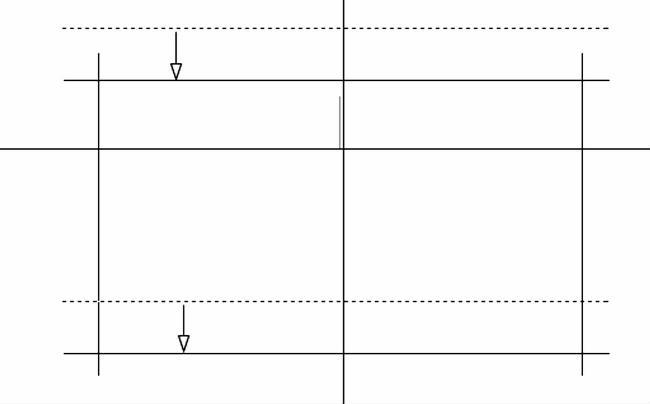

其实只需要执行“M”移动命令，如图3-38所示，选择两条水平线，确定，指定任一点为基点，向下指定合适点的位置即可。

图3-37

图3-38

步骤3 绘制其他辅助线。

接下来再绘制其他辅助线。前面做窗户的时候使用复制命令得到辅助线，在复制的过程中需要进行大量的加法运算，非常麻烦。因而这里学习一种新的方法，采用偏移复制的办法，即执行偏移命令“O”（Offset），来绘制辅助线。

例如，键盘输入“O”，确定，输入距离1200，确定，点选辅助线1，光标向右移动，在辅助线1的右侧任意单击一下，此时命令并没有结束，需要再次按空格键或者〈Enter〉键结束命令。

【命令步骤】

命令：O OFFSET

当前设置：删除源＝否 图层＝源OFFSETGAPTYPE＝0

指定偏移距离或［通过（T）／删除（E）／图层（L）］＜通过＞： （输入1200）

选择要偏移的对象，或［退出（E）／放弃（U）］＜退出＞：指定要偏移的那一侧上的点，或［退出（E）／多个（M）／放弃（U）］＜退出＞：（点击右侧任意点）选择要偏移的对象，或［退出（E）／放弃（U）］＜退出＞：

继续按空格键重复偏移命令，重复上述步骤。直到完成竖向辅助线的绘制。

同理完成水平方向辅助线的绘制。

步骤4 绘制屋顶。

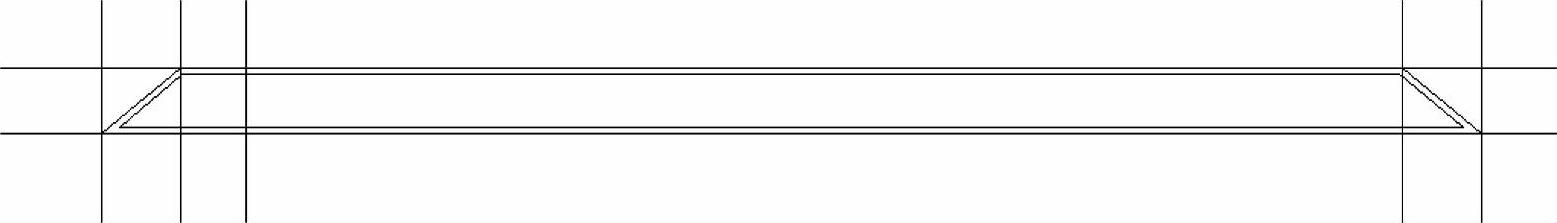

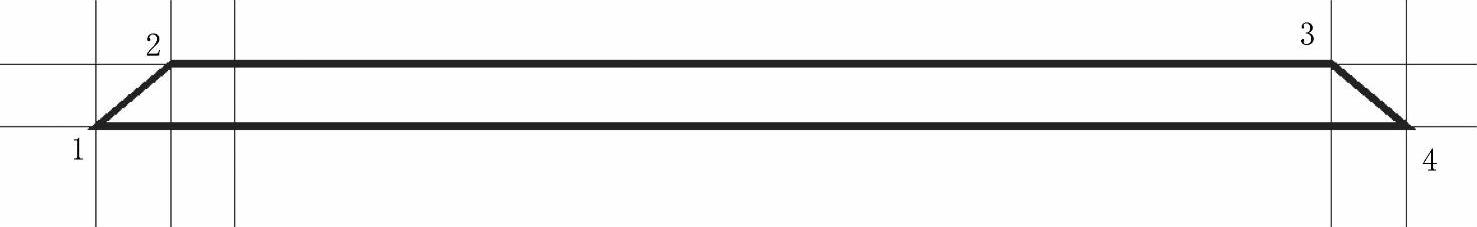

将屋顶置为当前图层，绘制屋顶。执行“PL”（PLine）多段线命令，依次捕捉如图3_-39所示的四个点。绘制成一个封闭的多边形。执行“O”偏移命令，确认，输入偏移距离100，点选多边形，点取多边形内部任意一点，按空格键结束偏移命令，形成如图3-40所示的屋顶图形。

图3-39

图3-40

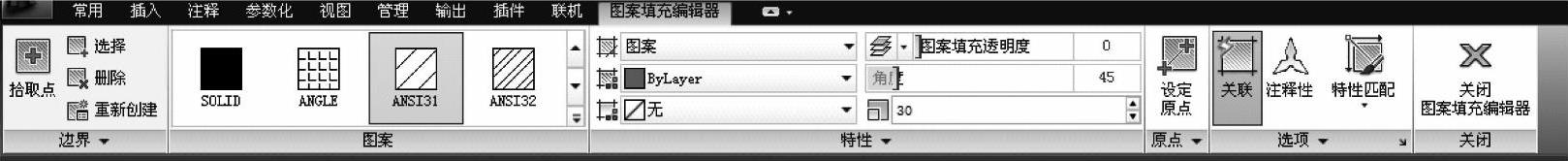

单击图层面板上的，点选辅助线图层上的任意图形对象，将辅助线图层关闭。执行“H”填充命令，确定，编辑填充方式如图3-41所示，注意调整特性面板中的角度为45°，点取填充区域，按空格键确认。得到屋顶填充图案如图3-34所示。

图3-41

步骤5 放置第一个窗户。

因为前例刚刚绘制完成一个窗户图案，这里只需要将先前做好的窗户图案移动或者复制到辅助线5和辅助线6的交点处即可。

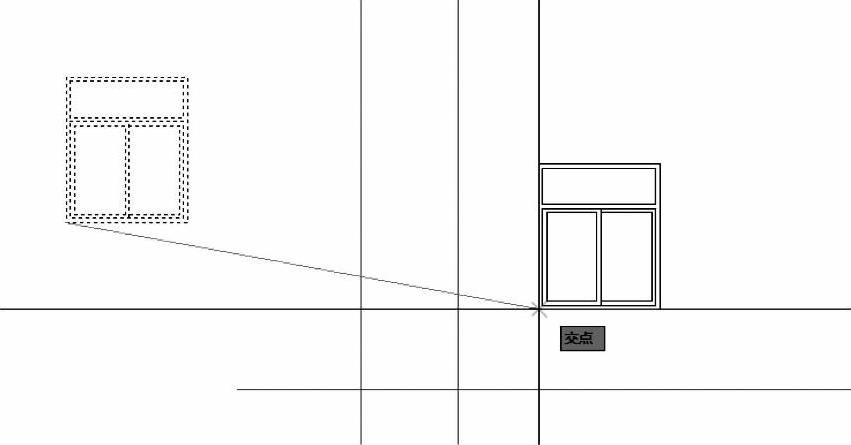

此时无论是执行复制命令还是移动命令，在选择基点和到达点时都需要打开对象捕捉，基点为窗户的左下角，到达点为辅助线5和辅助线6的交点，如图3-42所示。

步骤6 复制其他窗户。

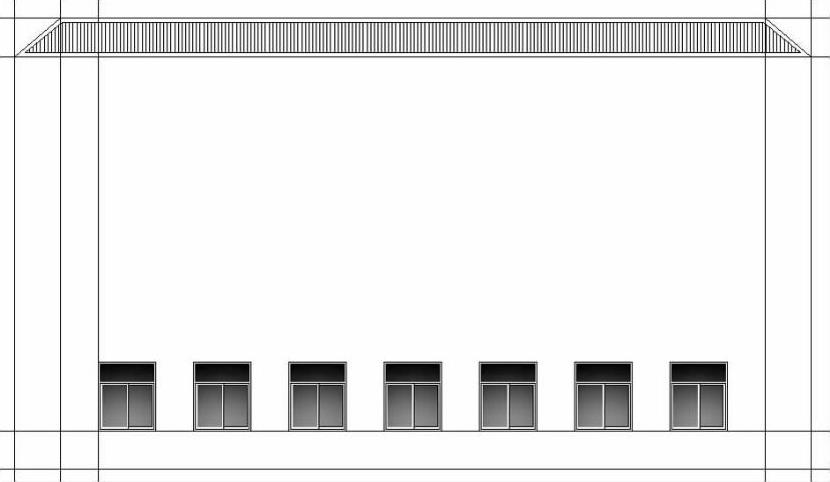

选择第一个窗户进行复制。注意此时使用的是多个复制，复制时选择任意点为基点，然后打开正交模式，光标向右侧移动，然后依次输入相应的距离2500、5000、7500、10000、12500、15000就可以得到，如图3-43所示。

图3-42

图3-43

然后利用窗口选择如图3-43所示的第一排七个窗户向上复制，分别输入距离3600、7200。

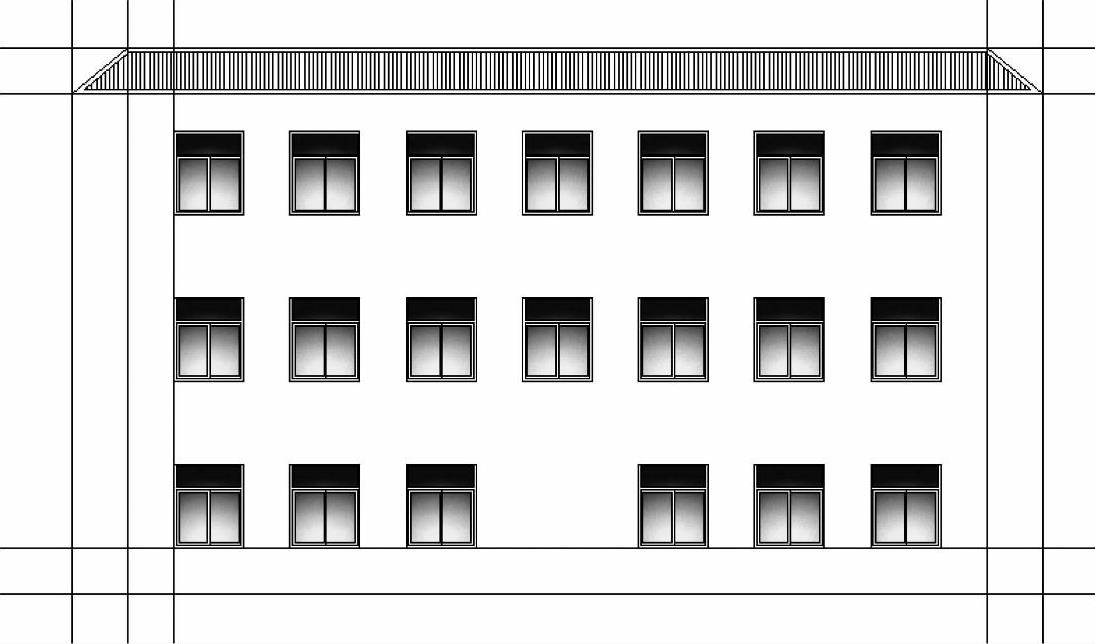

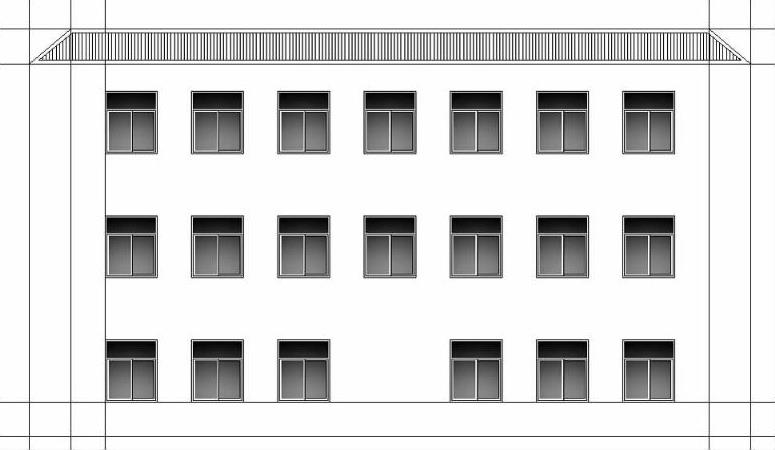

复制完成后删除第一排的中间窗户，留出门的位置，如图3-44所示。

(www.daowen.com)

图3-44

步骤7 绘制门立面。

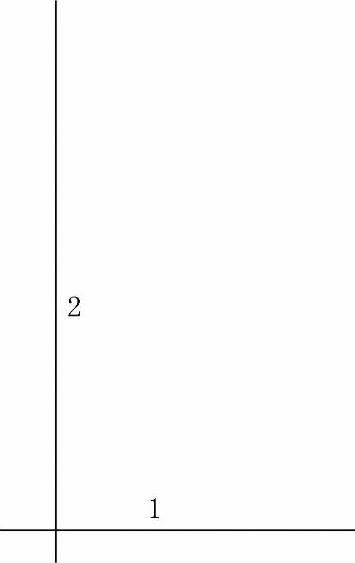

切换到辅助线图层，绘制门的辅助线，执行“L”画线命令，绘制水平线1长度1500，垂直线2长度2500，如图3-45所示。

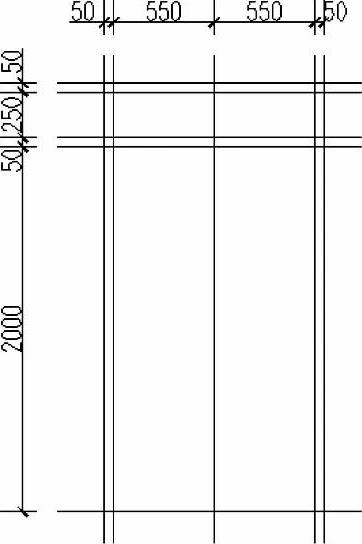

执行“O”偏移命令，选择辅助线1向上偏移尺寸为2000、50、250、50，重复执行偏移命令，再选择辅助线2向右偏移50、550、550、50得到如图3-46所示的辅助线。

转换到门窗图层，执行“REC”矩形命令，与绘制窗户一样选择各点，绘制各个矩形。

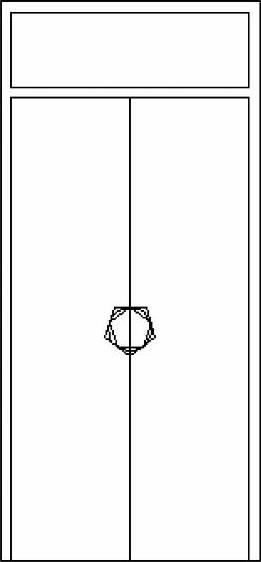

接下来绘制门把手，如图3-47所示。

执行“C”圆命令，捕捉如图3-47所示的中点位置，绘制半径100的圆。

提示：

在使用“O”偏移命令时，如果连续偏移相同的尺寸，不需要结束偏移命令，直接继续偏移即可。

图3-45

图3-46

图3-47

步骤8 绘制轮廓线和地面线。

在制图规范中地面线最粗，轮廓线也是粗线，为了绘制这样的对象，用“PL”多段线命令来绘制带有一定宽度的线段。

执行“PL”命令与“L”命令相似，只不过增加了宽度调节等命令。

在命令行输入“PL”，确定，指定图形的第一点，这时捕捉墙线的左下角点，然后在提示行内输入参数“W”（Width），确定，需要给定起点宽度，比如50，确定，再给定结束点宽度，也是50，确定。这时候绘图区域中显示的才是粗线，分别捕捉对应的点，沿着建筑物立面周圈捕捉对应点，直到墙线的右下角。再在建筑物地面位置绘制一条宽度为100的线段，如图3-48所示。

图3-48

步骤9 绘制台阶。

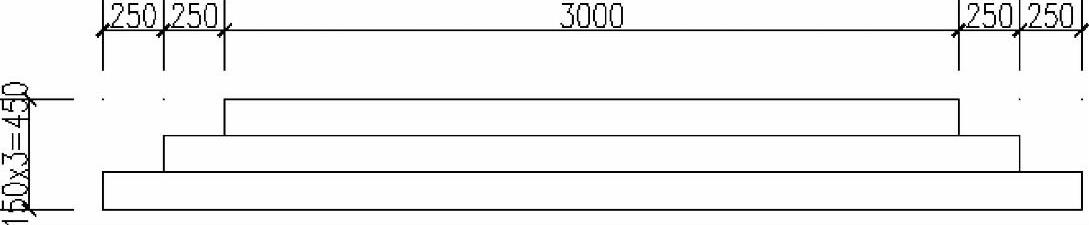

将台阶图层置为当前图层。执行“REC”命令，确定，绘制三个矩形，尺寸分别为3000×150、3500×150、4000×150。

执行“M”移动命令，确定，设置对象捕捉的中点，指定基点为一个矩形的中点，到达点为另一个矩形的对应中点，移动后中点对齐，就得到如图3-49所示的台阶。

图3-49

执行“M”移动命令，确定，将台阶移动到墙体的中点位置。

重复执行移动命令，捕捉门的右下角，将门立面图移动到最上端台阶的中点位置。

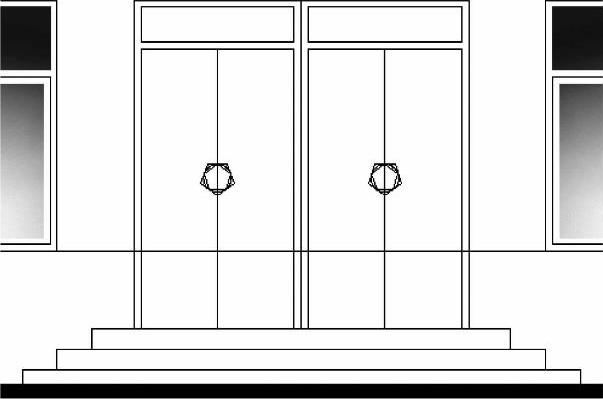

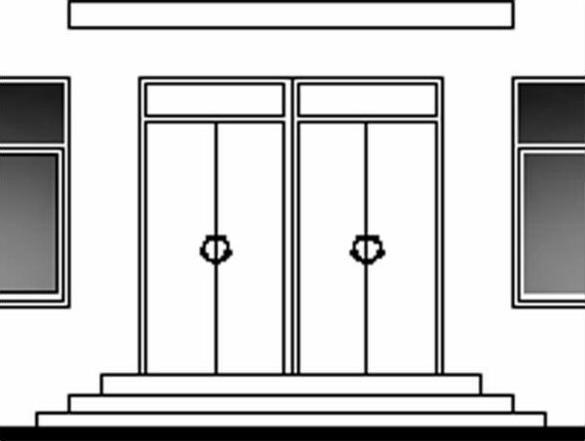

执行“CO”复制命令，确定，选择门立面图，复制一个放置在右侧，如图3-50所示。

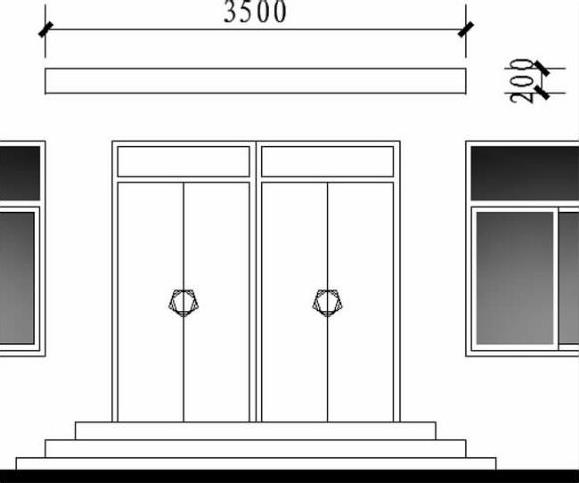

执行“REC”矩形命令，绘制一个尺寸为3500×200的矩形，移动到门的正上方位置，如图3-51所示，然后向上移动400，就得到雨篷，如图3-52所示。

图3-50

图3-51

图3-52

步骤10 填充墙体图案。

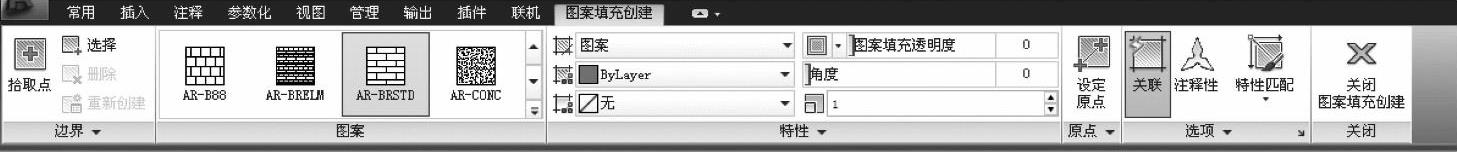

将墙体图层置为当前。输入“H”填充命令，确定，修改填充参数，如图3-53所示。

图3-53

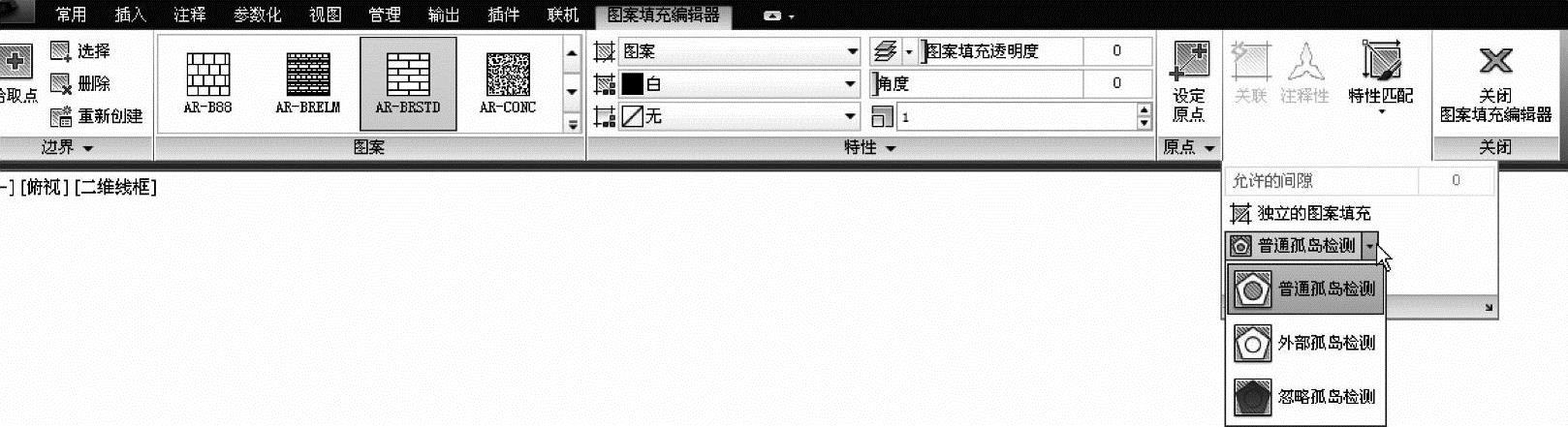

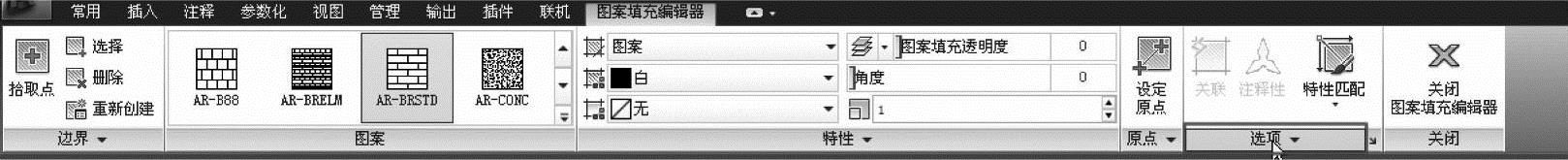

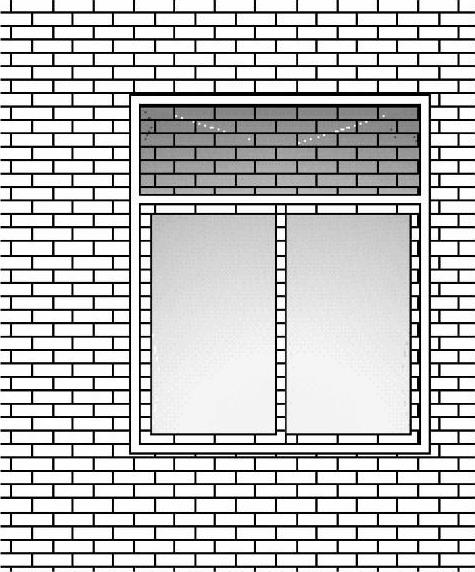

填充完毕后，有可能会发现，填充图案如图3-54所示，不是想要的。这时候可以选中填充图案，点取如图3-55所示位置。再单击普通孤岛检测方式右侧的箭头，如图3-56所示，选择外部孤岛检测方式，此时填充图案调整完毕，结果如图3-34所示。

图3-54

提示：

正确选择合适的孤岛检测方式，对于填充图案非常重要，请读者注意。

图3-55

图3-56

小结：

本章学习主要包括两个方面，第一是选择对象的方法，通过学会快速选择对象，可以方便、快捷地修改编辑图形对象，从而加快作图速度，提高作图质量。第二是图层的使用，利用图层管理图形对象，这是AutoCAD应用的精髓所在，读者一定要养成建立图层绘图的习惯，也就是只要绘图首先想到要建立图层。
