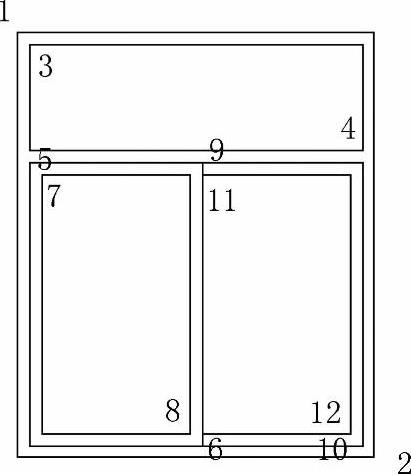

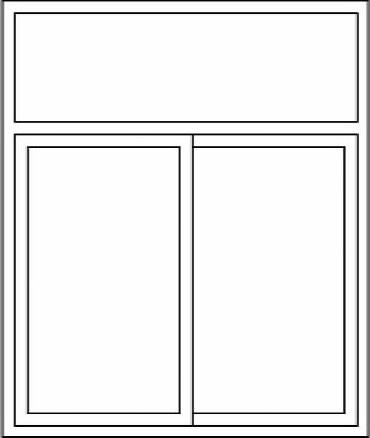

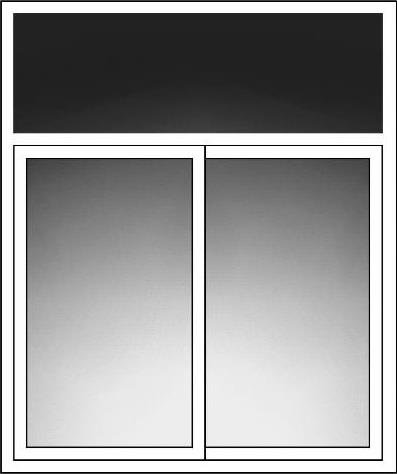

【思路分析】绘制一个尺寸为宽1500，高1800的窗户，如图3-23所示。分析一下则可以发现这个图形是由六个矩形组成的，而绘制每个矩形需要两个点，那么只需要确定如图3_-24所示的12个点就可以了。

图3-23

图3-24

【学习命令】“L”（Line线）、“REC”（Rectangle矩形）、“CO”（Copy复制）、“M”（Move移动）。

【作图步骤】

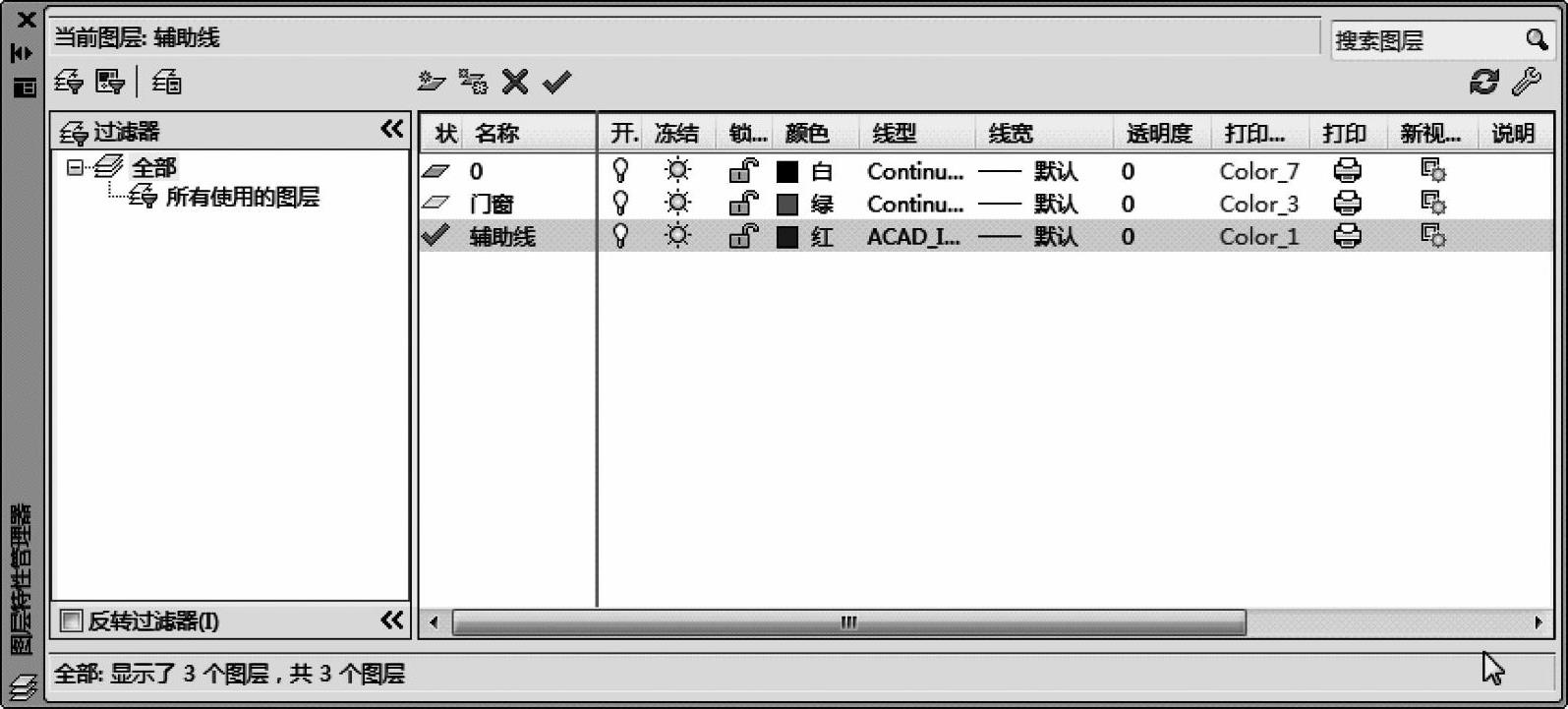

步骤1 建立图层，并将辅助线图层设为当前图层，如图3-25所示。注意调整各图层颜色和线型使用ACAD_ISOO4W100点画线。

图3-25

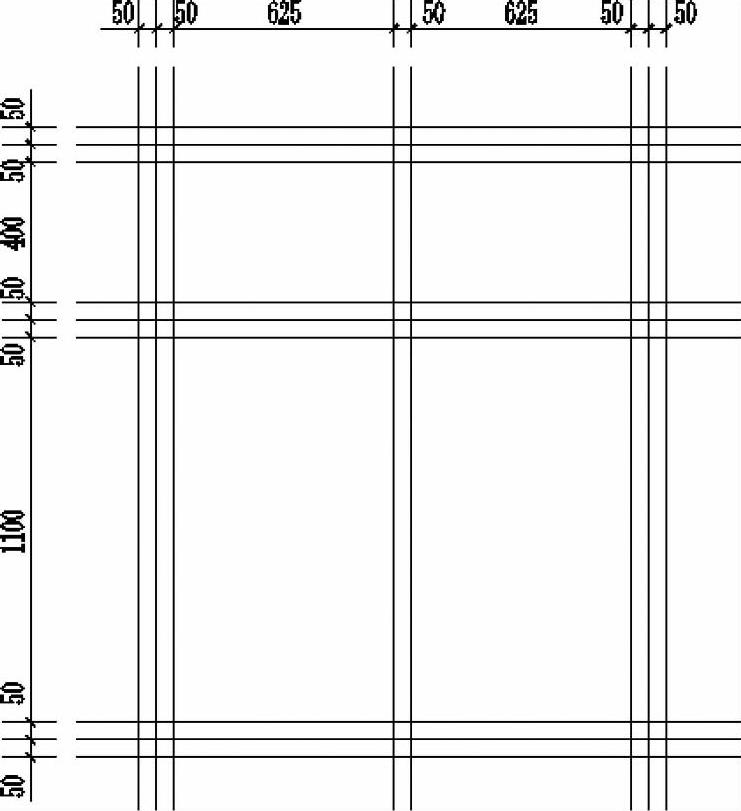

步骤2 绘制辅助线，如图3-26所示。

首先执行“L”线命令，确定，任意绘制一条水平线尺寸为2000的直线，一条垂直线尺寸为2000（这里用方向距离输入）。

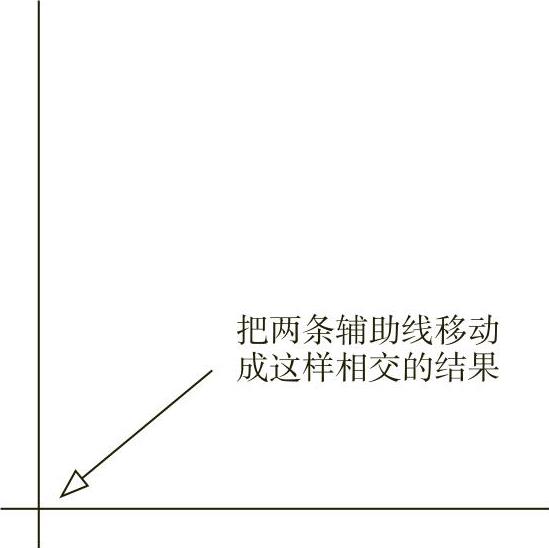

执行“M”（Move移动）命令，将绘制好的两条线移动到如图3-27所示的位置。

图3-26

图3-27

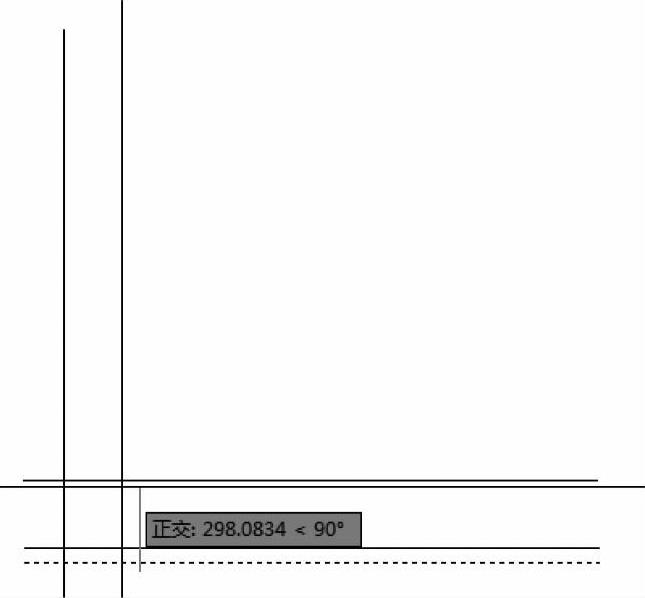

执行“CO”复制命令得到其他辅助线。键盘输入“CO”，确定，先选择图中的水平线，确定，选择任意一点作为复制时的基准点，打开正交模式，向上移动光标，如图3-28所示，依次输入距离50、100、1200、1250、1300、1700、1750、1800，完成水平辅助线。注意，每次输入完距离之后都要确定，表示输入完成。

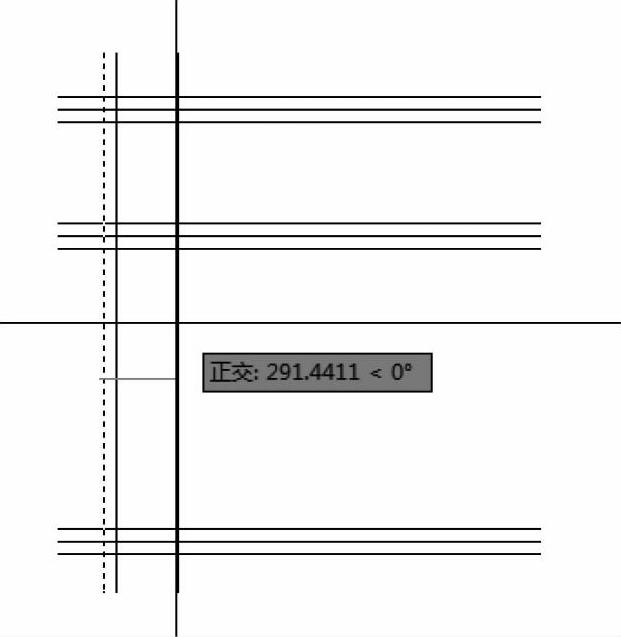

按〈Enter〉键重复执行复制命令，选择图中的垂直线，确定，选择任意一点作为复制时的基准点，向右移动光标，如图3-29所示，依次输入距离分别为50、100、725、775、1400、1450、1500，完成后得到辅助线如图3-26所示。

(www.daowen.com)

图3-28

图3-29

步骤3 绘制窗户线。

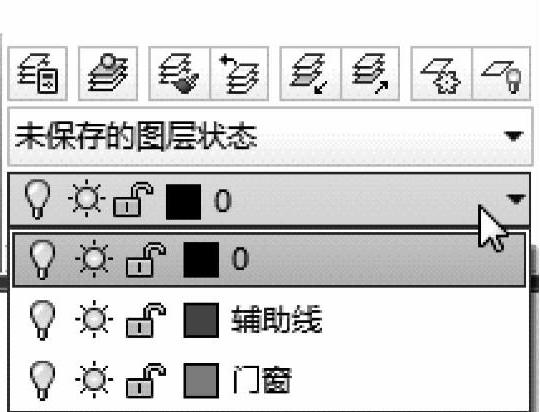

为了区分绘制的窗线与辅助线，单击图层面板图层显示区域，如图3-30所示，选择门窗图层，将门窗图层置为当前图层。

然后再执行“REC”矩形命令，打开对象捕捉，依次捕捉点1、2，反复执行矩形命令，以点3、4，点5、6，点7、8，点9、10，点11、12为对角点分别绘制矩形。

步骤4 移动窗户。

执行“M”移动命令，实线窗口（从左到右）选择六个矩形，如图3-31所示，然后从辅助线的位置移开，如图3-32所示，指定基点任意，指定到达点任意。这样就可以把所绘制的窗户移动到空白的区域。

图3-30

图3-31

步骤5 填充渐变色。

为了使窗户看起来更美观，执行“H”（Hatch填充）指令，选择一种渐变色填充窗户的矩形框区域，如图3-33所示。

图3-32

图3-33
