AutoCAD建筑绘图:五角星图案填充教程

作图步骤】前面已经学习了渐变色的填充,下面学习图案填充,图案填充的操作步骤与渐变色填充基本相似。

给五角星填充图案。执行“H”填充命令,Ribbon界面自动打开“图案填充创建”选项卡,如图3-12所示,分五个步骤进行图案填充设置。

设置1 单击区域1所指处的第一行图案填充类型右边的小箭头,选择图案填充类型,如图3-13所示。


图3-12

设置2 在区域2所在的位置选择填充图案的方式,根据需要合理选择。本例选择的填充图案类型为“GRAVEL”,选择图案后,移动鼠标指针到需填充的图形区域内预览填充效果。

设置3 在预览的过程中,如果图案的比例过大或过小,可在区域3处调整填充图案的比例,直至调整为一个合适的值。本例调整为20,如图3-12所示。

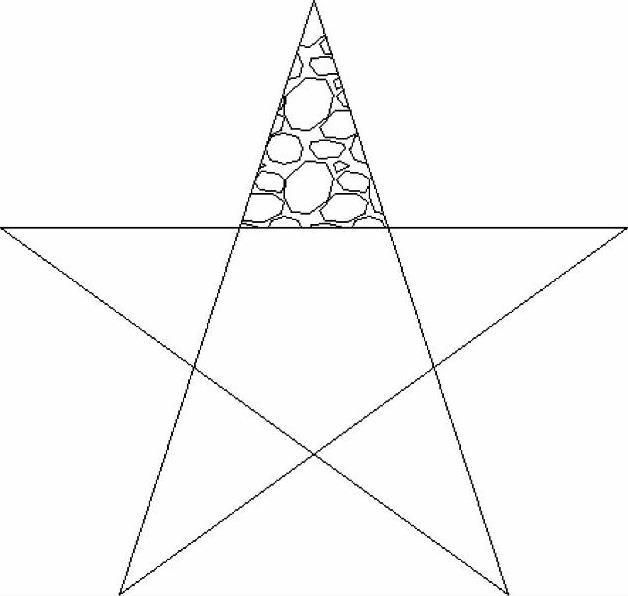

设置4 选择填充区域,填充区域的选择与前面相同,选择填充区域,如图3-13所示。

设置5 结束填充命令,可以按空格键或〈Enter〉键表示确定,或者单击区域5所指的关闭图案填充创建,效果如图3-13所示。(www.daowen.com)

用同样的方法分别对五角星的其余四个角区域进行填充,最终效果如图3-14所示。

提示:

如果预览时,填充图案出现“全白”或“空白”现象是由于比例过大或过小造成的,请读者注意。


图3-13


图3-14
