【学习命令】本例绘制如图2-23所示的八卦图案，主要学习的命令有“C”（Circle圆）、“TR”（Trim修剪）、“E”（Erase删除）等。

【重要提示】

本例重点要求学会使用对象捕捉的设置，利用捕捉寻找合适的点来绘制相关的图形。

【作图步骤】

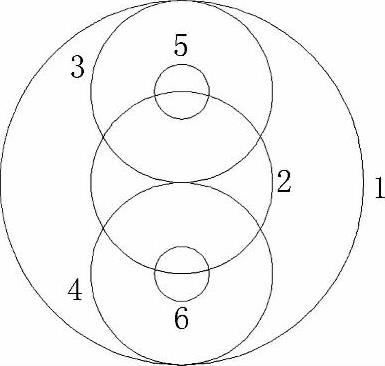

步骤1 执行“C”圆命令，首先绘制两个同心圆1和2，外圆1半径2000，内圆2半径为1000，使用对象捕捉方式，捕捉圆心，如图2-24中的圆1和圆2。

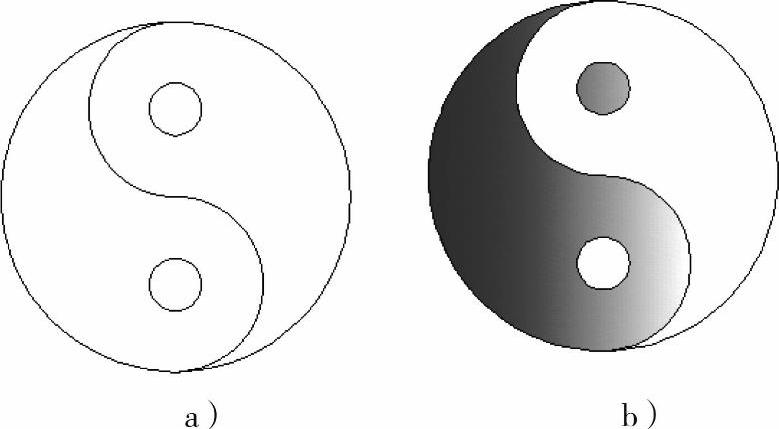

图2-23

图2-24

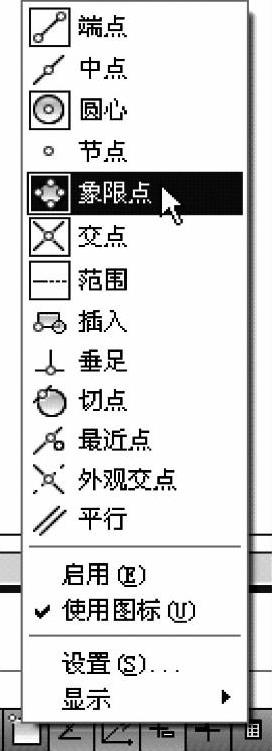

步骤2 修改对象捕捉的设置，选择象限点。方法是将鼠标指针移动到状态栏位置，右键单击状态栏上的图标，弹出如图2-25所示的选择菜单，左键单击选择象限点即可设置完成。

图2-25

提示：(www.daowen.com)

默认能被捕捉到的特殊点前面都有一个蓝色的方框。再次单击，蓝色框被取消，表明即使打开了对象捕捉也不能捕捉到这个特殊点。

步骤3 重复“C”圆命令，捕捉圆2对应的象限点为圆心，绘制半径为1000的圆3和圆4，如图2-24所示。

用同样方法绘制圆5和圆6，半径为300，可得到如图2-24所示的图形。

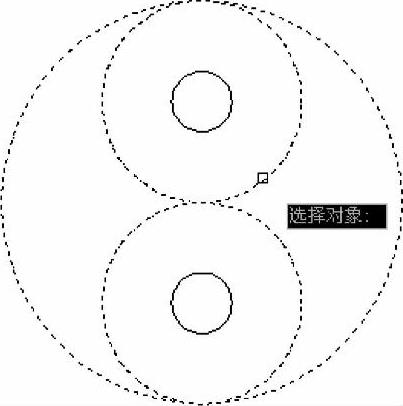

步骤4 删除内圆2，输入删除命令“E”，确定，选择对象，单击内圆2，确定，如图2-26所示。

步骤5 执行“TR”修剪命令，对圆3和圆4进行剪切，此时应选择圆1、圆3和圆4为边界，如图2-27所示，然后剪切不需要的弧段。得到如图2-23a所示的结果。

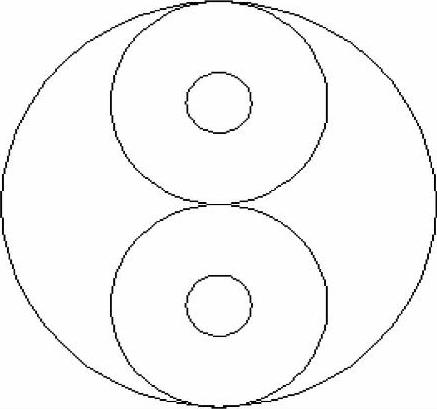

图2-26

图2-27

步骤6 执行“H”填充命令，对图案进行填充得到图2-23b所示的结果。

小结：

本章主要学习AutoCAD能够精确绘制图形的两个方法，一是通过输入坐标值指定明确的点。二是通过对象捕捉来获得已知对象上特定的点。同时学习了四个基本的绘制命令和四个编辑修改命令。请读者务必多加练习，以达到熟练掌握的目的。
