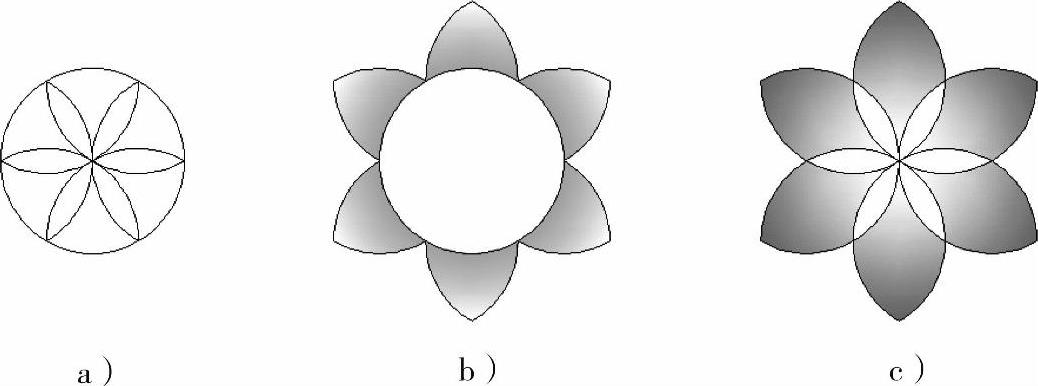

【思路分析】与上例相同的思路，先绘制一个圆，然后对圆进行六等分，这比上例找五个等分点要简单快捷。完成后的图案如图2-19所示。

图2-19

【学习目的】本实例练习的主要目的是学习使用相对极坐标输入方式巧妙建立辅助点，然后利用“L”（Line线）命令、“TR”（Trim修剪）命令、“E”（Erase删除）命令等来绘制六边形的图案。

【作图步骤】

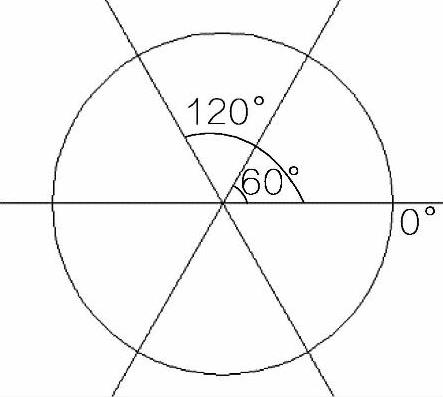

步骤1 先绘制一个半径2000的圆，然后执行“XL”命令绘制构造线，这里只需要绘制三条构造线，如图2-20所示，在0°、60°和120°方向上绘制三条构造线即可。

图2-20

提示：

绘图过程中或者编辑过程中，如果出现操作错误，可以执行“U”命令，按空格键逐步回退。(www.daowen.com)

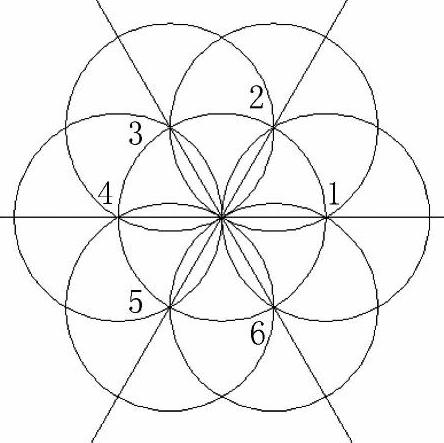

步骤2 分别捕捉圆与构造线的六个等分点，绘制半径2000的六个圆，如图2-21所示。

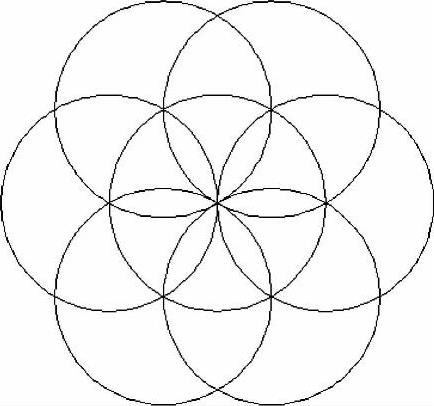

步骤3 执行“E”删除命令，确定，选择三条构造线，确定删除，如图2-22所示。

图2-21

图2-22

步骤4 执行“TR”修剪命令，确定，选择中心圆为边界，确定，剪切中心圆以外的对象可以得到图2-19a。

步骤5 重复执行前四步，执行修剪命令，以外围六个圆为边界，确定，剪切外部。再重复执行修剪命令，以中心圆为边界剪切内部，最后执行“H”填充命令，可以得到图2-19b。

步骤6 执行“E”删除命令，删除中心圆，然后执行“TR”修剪命令，选择外围六个圆为边界，确定，剪切外部对象。最后执行“H”填充命令，可以得到图2-19c。
