AutoCAD建筑绘图教程:绘制五角星步骤解析

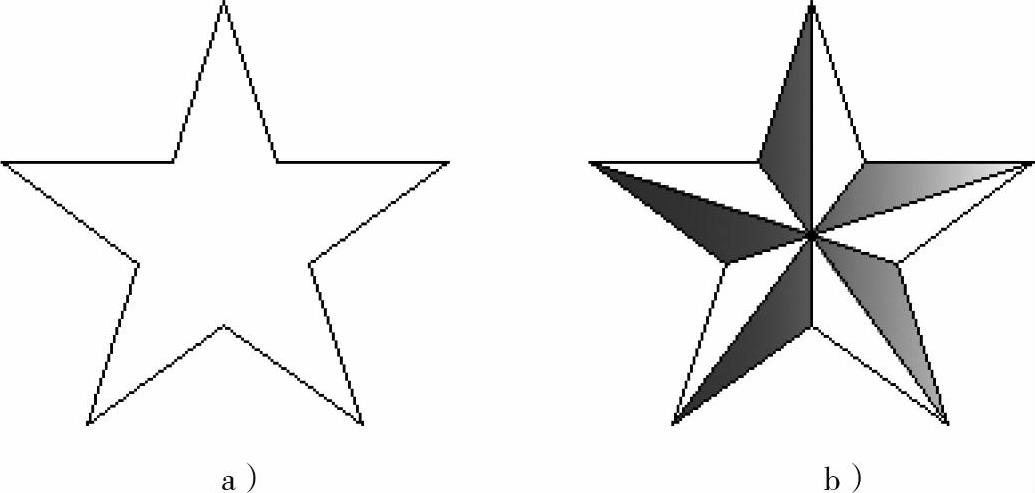

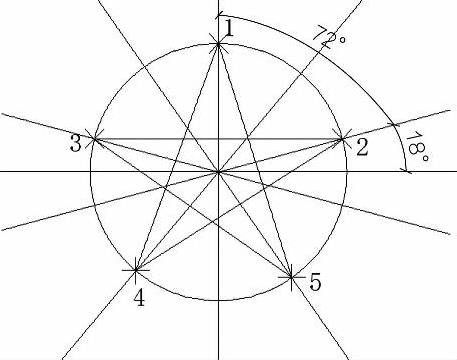

思路分析】对于绘制五角星(图2-14),手绘图形时的思路是首先绘制圆,然后利用圆规来确定出五个等分点,如图2-15所示。而使用AutoCAD绘制的思路也是如此。


图2-14


图2-15

学习目的】本实例练习的主要目的是学习使用相对极坐标输入方式巧妙建立辅助点,然后利用“L”(Line线)命令、“TR”(Trim修剪)命令、“E”(Erase删除)命令等来绘制五角星。

【作图步骤】

步骤1 先绘制一个半径2000的圆,然后执行“XL”命令绘制构造线,按〈F3〉键打开对象捕捉(和正交一样,这也是个开关键),也可以通过单击状态栏978-7-111-47743-3-Part01-40.jpg按钮

捕捉圆心作为构造线的形心,然后按〈F8〉键打开正交模式,鼠标指针向上移动,保证构造线处于垂直方向,在任意位置单击,绘制Y轴正方向的第一条线,可以确定第一点1,再次按下〈F8〉键关闭正交模式。

接下来确定点2所在的构造线,这时只需输入极坐标点2(@1<18),确定,就可以得到了。同样用极坐标输入方式来确定点3(@1<162),确定,点4(@1<234),确定,点5(@1<306),确定。再次确定退出构造线命令。

提示:

建议开启动态输入,在输入的过程中可不必输入“@”。

【命令步骤】

命令:XL

XLINE指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:

指定通过点:<对象捕捉开> (捕捉圆心)

指定通过点: (输入@1<18)

指定通过点: (输入@1<162)

指定通过点: (输入@1<234)

指定通过点: (输入@1<306)

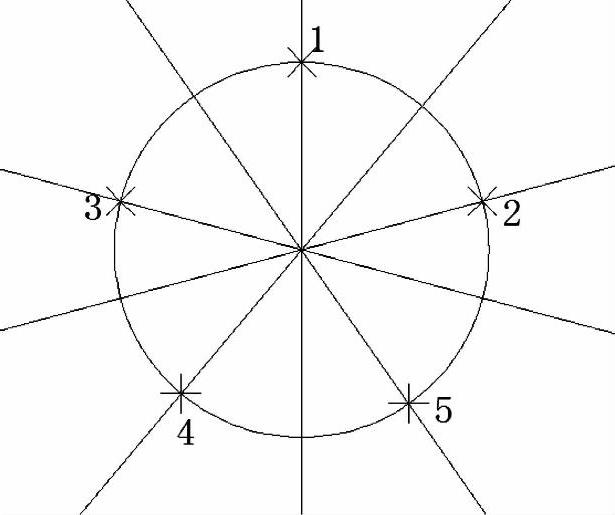

步骤2 执行“L”线命令,打开对象捕捉,依次连接点1、4、2、3、5、1,得到如图2-16所示的五角星。


图2-16

提示:

初学者对于这里的点2、点3、点4、点5的坐标的道理不太明白,容易犯错误。

这里采用的是相对极坐标,由于圆心已经确定了构造线的第一点,只要有第二个点就可以绘制一条构造线了,而第二点的构造线夹角与第一点的构造线夹角为72°,这点容易理解。不过,在AutoCAD中角度是按照逆时针为正,和X轴正方向夹角来计算的。那这样要得到通过第二点的构造线只需要在18°方向上取任意一个点即可。其他同理。

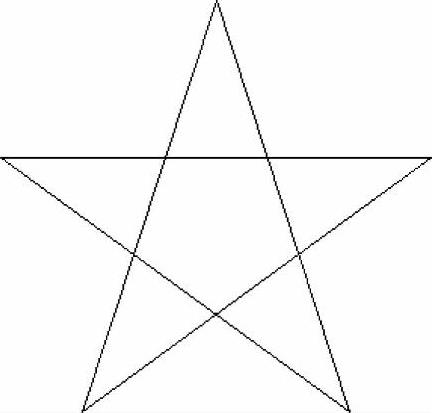

步骤3 删除辅助线,执行“E”删除命令,在命令行输入“E”,确定,选择需要删除的圆和构造线,确定,得到如图2-17所示图形。

【命令步骤】

命令:E

ERASE

选择对象:找到1个

选择对象:找到1个,总计2个

选择对象:找到1个,总计3个

选择对象:找到1个,总计4个

选择对象:找到1个,总计5个

步骤4 执行“TR”修剪命令进行修剪,把五角星内部多余线段剪切掉。请注意关键还是边界的选择,这时候连接五角星的五条线互为边界,理解这一点就可以顺利剪切而形成如图2-14a所示的图形了。

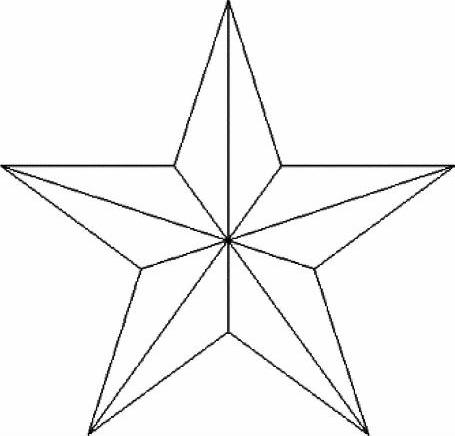

步骤5 执行“L”画线命令,绘制五条线段,完成如图2-18所示的图案。


图2-17


图2-18

步骤6 执行“H”填充命令,选择一种渐变颜色和效果,填充五角星的五个半角。得到如图2-14b所示图形。如果在图2-17所示的结果上执行剪切命令,则可以得到图2-14a所示的效果。
