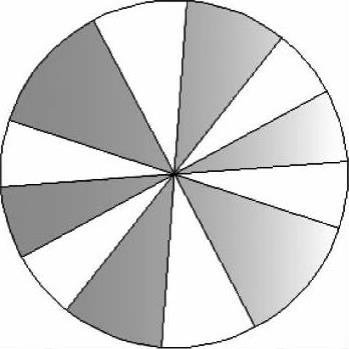

【学习命令】通过如图2-2所示实例主要学习“C”（Circle圆）的绘制，“XL”（XLine构造线）的绘制，“TR”（Trim修剪）和“H”（Hatch填充）的使用，以及“对象捕捉”功能键的使用。

【作图步骤】

步骤1 绘制圆“C”。

在命令行中输入“C”圆命令，确定。可在绘图区域上单击任意点作为指定圆心的位置（在默认情况下，绘制圆的方法是给定圆心和半径），然后输入半径值2000，确定，即可。

图2-2

【命令步骤】

命令：C

CIRCLE指定圆的圆心或［三点（3P）／两点（2P）／相切、相切、半径（T）］： （点击任一点）

指定圆的半径或［直径（D）］： （输入2000）

步骤2 绘制构造线“XL”。

在命令行中输入“XL”构造线命令，确定。本图需要制定圆心作为构造线的中心，如果仅凭借眼睛观察是找不到圆心的，因而这里需要“对象捕捉”辅助工具的应用。

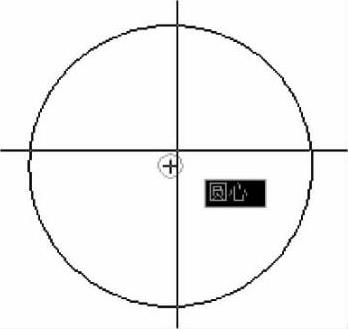

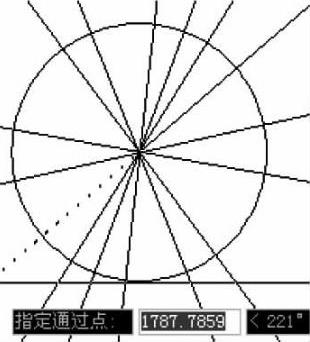

单击或按〈F3〉（功能键）打开“对象捕捉”命令，然后将鼠标指针放到圆心附近或者圆周附近，就会有如图2-3所示的提示，单击鼠标左键，即可找到圆心作为构造线的中心，然后再依次单击其他各点获得相应的构造线。而找到中心点再指定其他点得到构造线时要关闭捕捉和正交模式，否则有可能指定的点在圆心重合，那就绘制不出构造线，完成后的效果如图2-4所示。

图2-3

图2-4

提示：

1.捕捉圆心时要在圆周围移动光标，圆心才会“出现”。

2.在绘制构造线时，捕捉到了圆心，然后确定其他点时，需要按下〈F8〉键关闭正交模式和〈F3〉键关闭对象捕捉。

【命令步骤】

命令：XL XLINE指定点或［水平（H）／垂直（V）／角度（A）／二等分（B）／偏移（O）］：＜对象捕捉开＞ （捕捉圆心）

指定通过点：＜对象捕捉关＞＜正交关＞ （单击任意点）

指定通过点： （单击任意点）

步骤3 剪切多余线段。

输入“TR”修剪命令，确定，此时十字光标变为小方框，如图2-5所示。选择与要修剪图形相交的边界，本图形的边界是圆，鼠标单击选择圆，确定。此时圆为虚线显示，然后选择需要剪切的线。注意单击要剪切掉的线段一端。

(www.daowen.com)

图2-5

提示：

执行修剪命令在选择了圆为边界后一定要按下空格键或〈Enter〉键确认，否则将不能完成该命令。

【命令步骤】

命令：TR TRIM

当前设置：投影＝UCS，边＝无

选择剪切边... （点击选择圆）

选择对象或＜全部选择＞：找到1个 （按〈Enter〉键确定）

选择要修剪的对象，或按住Shift键选择要延伸的对象，或［栏选（F）／窗交（C）／投影（P）／边（E）／删除（R）／放弃（U）］： （点击需要剪切的对象）

步骤4 填充渐变色。

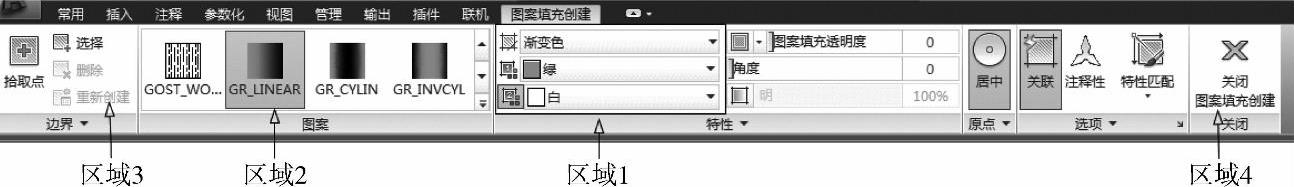

绘制好的图案填充相应的渐变色，使其更加美观。在命令行中输入“H”填充命令，确定。Ribbon界面自动打开“图案填充创建”选项卡，如图2-6所示，可分四个步骤进行渐变色填充设置。

图2-6

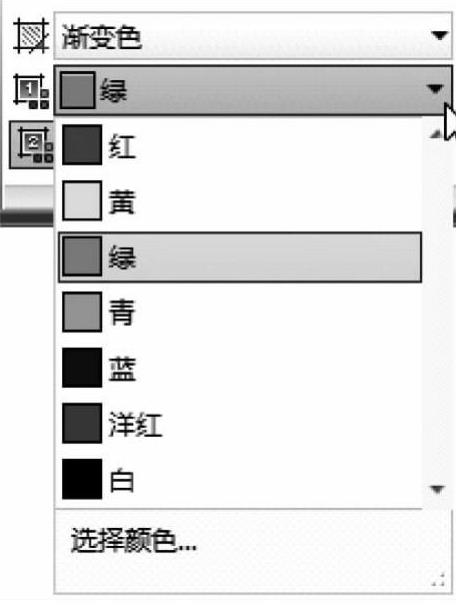

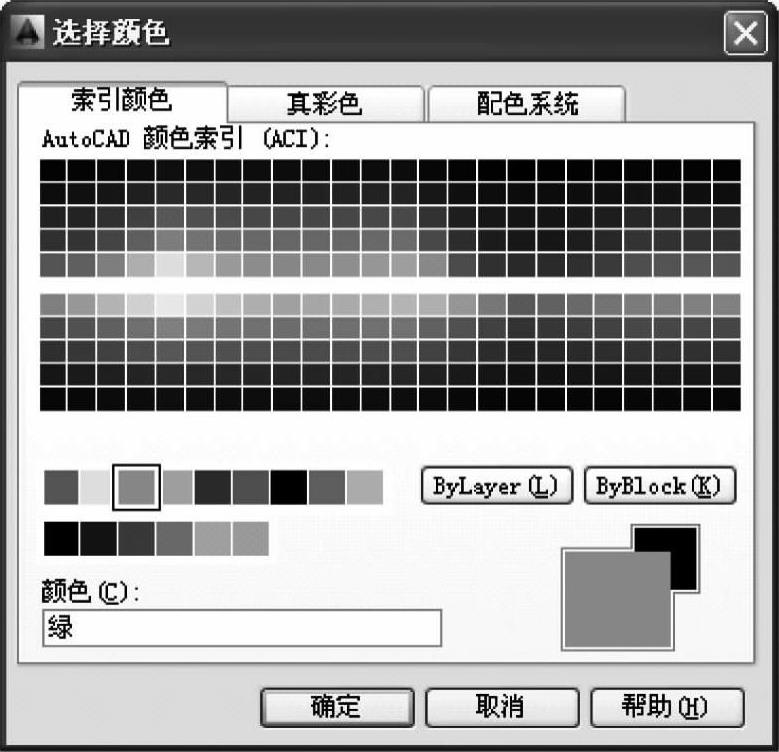

设置1 单击图2-6中区域1所指处的第一行图案填充类型右边的小箭头，选择填充类型为渐变色，然后单击第二行右边的小箭头，选择第一个渐变颜色，如图2-7所示。如果没有符合要求的颜色，可以单击图中下方的“选择颜色”，弹出如图2-8所示的“选择颜色”对话框，再选择需要的颜色。同样的方法，单击第三行右边的小箭头，选择第二个渐变颜色为白色。

请注意：

在上述两步设置过程中，如果想要看到填充后是否符合预期效果，可以通过预览来进行观察，方法是鼠标指针移动到绘图区域内，系统将按照设定的颜色显示。如果预览效果符合用户要求，则进行第三步，如果不符合要求，则继续执行第一或者第二步。

图2-7

图2-8

设置2 在区域2所在的位置选择渐变变化的方式，渐变填充一共有9种变化方式，根据需要合理选择。

设置3 选择填充区域，默认情况下，鼠标指针移动到绘图区域内，在封闭区域内任意点处单击鼠标，即可选择填充一个封闭的填充区域。但是如果用户需要选择多个填充区域，连续单击填充区域即可。

设置4 结束填充命令，可以按空格键或〈En-ter〉键表示确定，或者单击区域4所指的关闭图案填充创建。

提示：

如果需要选择封闭的对象作为填充区域，则可以在区域3处单击图标，通过选择对象的方法获得填充区域。此过程会自动产生预览。
