AutoCAD建筑绘图操作与鼠标操作示例

时间:2023-10-10 理论教育 版权反馈
【摘要】:表1-1 鼠标指针形状与意义1.单击鼠标右键在用户界面上的不同位置处单击鼠标右键可以获得不同的选项。图1-132.拖动移动鼠标指针到面板或对话框的标题栏,按住鼠标左键并拖动,可以将工具栏或对话框移动到新的位置。提示:1.在绘图区域鼠标并没有拖动的操作,在以后的使用中需要特别注意,特别是在选择对象的时候,初学者很容易拖动鼠标。

AutoCAD建筑绘图操作与鼠标操作示例

鼠标(Mouse)是用户与Windows应用程序进行信息交流的主要工具。鼠标指针在应用界面上的不同位置和不同命令状态中会有不同的形状,对于其包含的意义在表1-1中进行了解释。

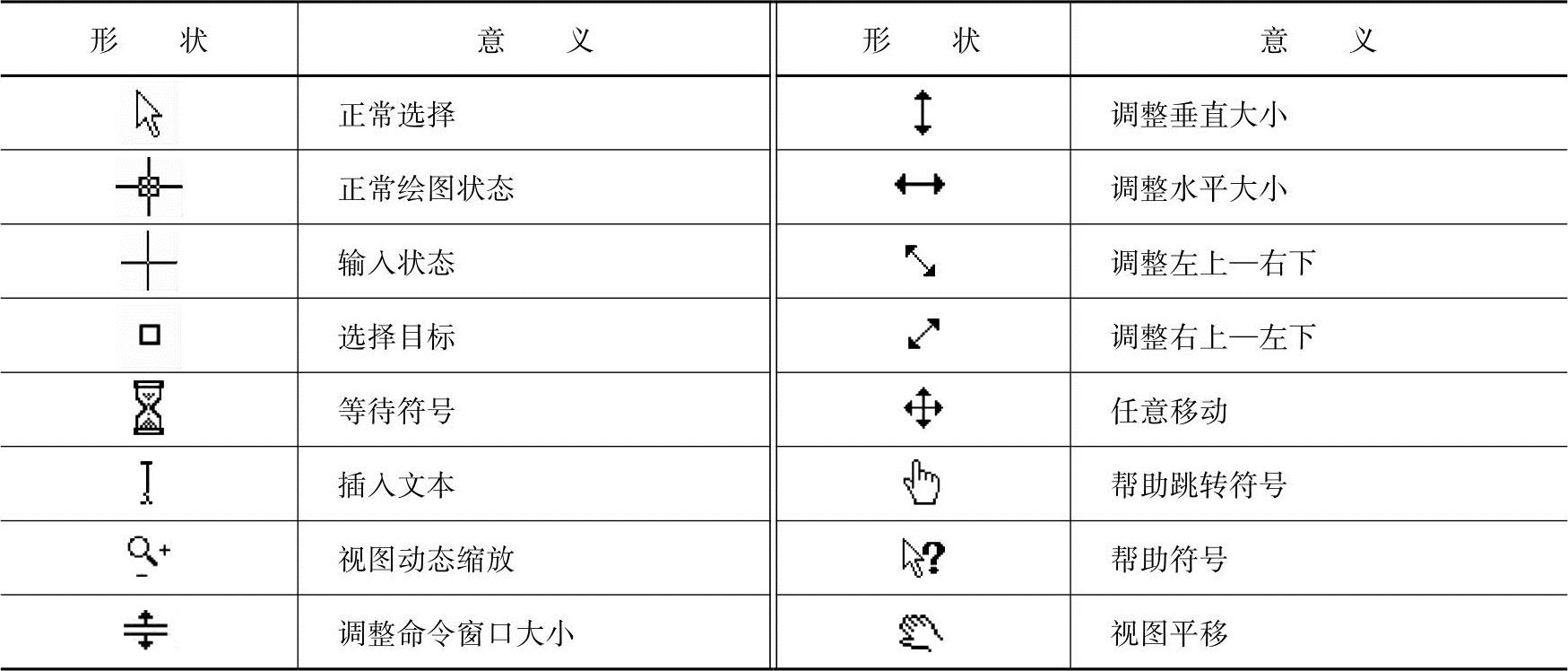

表1-1 鼠标指针形状与意义


1.单击鼠标右键

在用户界面上的不同位置处单击鼠标右键(Right-Mouse Click)可以获得不同的选项。

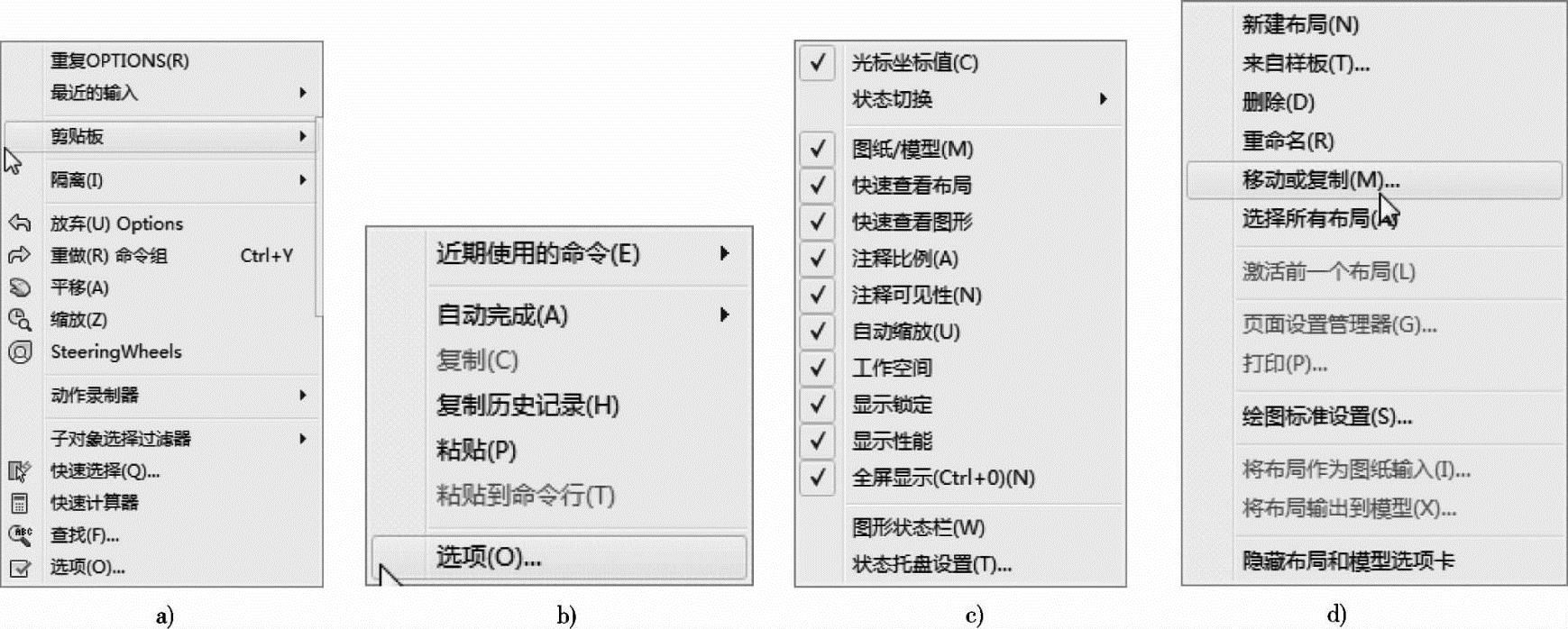

在绘图区域单击鼠标右键可以得到图1-13a,显示内容包括最后使用过的命令、常用的命令、撤销操作、视窗平移等;在命令窗口单击鼠标右键可以得到图1-13b,显示的是最近使用过的命令及选项等;在状态栏空白处位置单击鼠标右键可以得到图1-13c的设置选项;在模型和布局处单击鼠标右键,可以得到如图1-13d所示的快捷菜单。

提示

表1-1中的图标是在Windows XP系统上的默认显示方式,在其他系统上可能会有所不同,请读者灵活掌握。


图1-13(www.daowen.com)

2.拖动

移动鼠标指针到面板或对话框的标题栏,按住鼠标左键并拖动(Press and Drag),可以将工具栏或对话框移动到新的位置。

将光标放在用户界面的滚动条上,拖动滑块可以滚动当前屏幕视窗。

3.中间滚轮

将光标移动到绘图区域中,转动鼠标的中间滚轮(Middle-wheel),图形显示将以该点为中心放大或缩小。

按住鼠标中间滚轮,则变为平移工具,可以将视图上下左右平移进行观察。

提示

1.在绘图区域鼠标并没有拖动的操作,在以后的使用中需要特别注意,特别是在选择对象的时候,初学者很容易拖动鼠标。

2.双击鼠标中间滚轮则将当前视图全部显示在屏幕中。
