3号主塔墩位于长江河槽扬州岸一侧，基础边缘距长江大堤约80 m，位于浅水区域。覆盖层厚度62.5～71.4 m，岩面高程-69.6～-72.1 m，覆盖层以细砂为主夹黏性土，基岩为闪长斑岩。4号主塔墩位于长江河槽镇江岸一侧，位于岸边陆地区域。覆盖层厚度37～59 m，岩面高程-30～-53 m，覆盖层以黏性土为主，表层有薄层填土，基岩为凝灰质砂岩、石英闪长斑岩。结合墩位处工程地质条件，根据工程实践经验，对照各种基础形式，3、4号主塔墩宜采用钻孔桩基础。

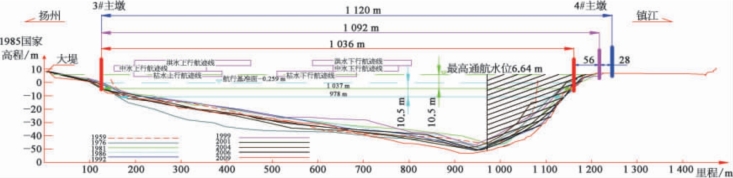

与主塔结构形式对应，主塔墩基础采用左右塔柱分离式承台（中间系梁连接）、群桩基础形式，推荐方案3号塔基础合计布置68根直径2.8 m钻孔灌注桩，4号塔基础合计布置64根直径2.8 m钻孔灌注桩。3号塔采用栈桥施工平台，先插打钢护筒，再整体吊装哑铃形双壁钢围堰吸泥下沉到位挡水施工两个承台，施工作业水头差20 m。4号塔则采用插打钢板桩围护方式护岸并布置平台，先完成钻孔桩，再浇筑承台。两个主塔与河道及两岸地形的位置关系如图9-23所示。

图9-23　主塔与两岸地形位置关系

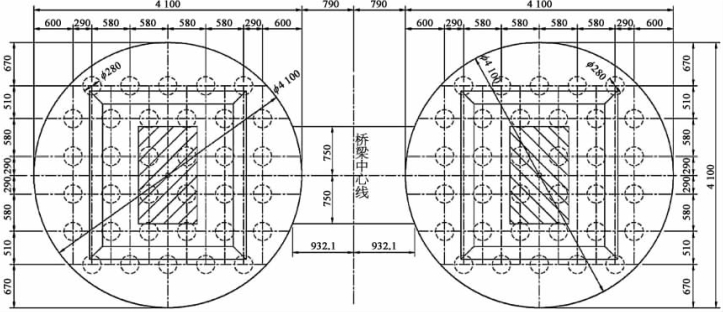

3号主塔墩基础平面布置如图9-24所示。3号主塔单塔柱承台均采用34根桩（左右塔柱合计68根桩），桩基呈行列式布置，纵向6排，横向6排，行距均为5.8 m，桩底均需进入微风化岩层。结合桩基布置形式，考虑施工方便，承台平面采用圆形，直径41 m，承台厚10 m，采用C40混凝土。为改善承台、塔底截面受力，在承台顶面设置4.0 m高的台式塔座。

图9-24　3号主塔墩基础平面布置图（尺寸单位：cm）(www.daowen.com)

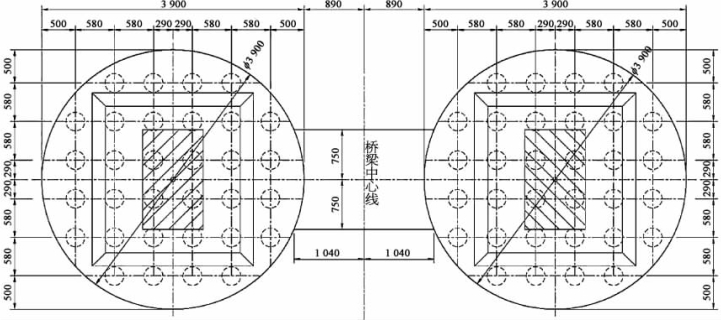

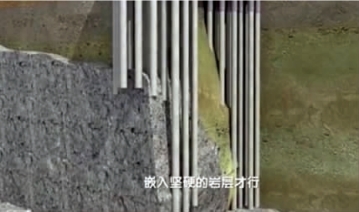

4号主塔墩基础平面布置如图9-25所示。4号主塔单塔柱承台均采用32根桩（左右塔柱合计64根桩），桩基呈行列式布置，纵向6排，横向6排，行距均为5.8 m，按设计要求桩底均需进入微风化岩层。由于主塔恰好在岸边，故其岩面起伏较大，导致各桩长短不一、悬殊较大，如图9-26所示。结合桩基布置形式，考虑施工方便，承台平面采用圆形，直径39 m，承台厚10 m，采用C40混凝土。为改善承台、塔底截面受力，在承台顶面设置4.0 m高的台式塔座。

图9-25　4号主塔墩基础平面布置图（尺寸单位：cm）

图9-26　4号主塔基础桩基示意图（五峰山侧）
