【摘要】:主缆常用的制造与施工架设方法有AS法和PPWS法。图5-4纺丝索股主缆锚固PPWS法为预制平行索股法,索股在工厂依靠流水作业编制完成,索股按要求完成定尺下料、编束成型和灌注锚头,再成盘运输到现场架设,如图5-5所示。PPWS法每股钢丝数量相对较小,考虑运输架设方便,目前常用91丝和127丝成股,索股数量较多,所需锚固空间较大,锚体受力面大且均匀。
主缆常用的制造与施工架设方法有AS法和PPWS法。
AS法为空中纺线法,索股在桥位现场通过纺丝作业编制完成。它是借助牵引索带动编丝轮来回送丝,两端套挂在锚碇伸出的锚固蹄铁上,如图5-4所示,钢丝达到预定数量后再将头尾对接形成一根索股,每根索股所含钢丝数量较大,一般在400~500丝。这种主缆形式索股数量少,锚固紧凑,占用锚固空间较小,锚体受力相对集中,索股成型质量较低,空隙率高,受钢丝长度限制,索股中存在多个接头,且AS法施工过程受风、雨等不良天气影响较大,工期不容易保证。但由于设备相对简单节省,美国早期的悬索桥多采用这种方式。

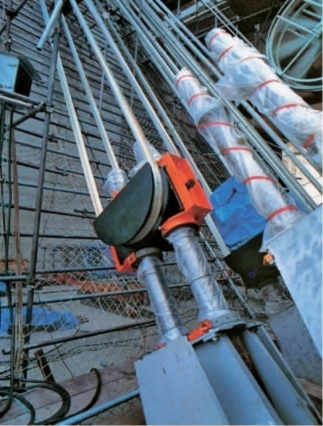

图5-4 纺丝索股主缆锚固(www.daowen.com)
PPWS法为预制平行索股法,索股在工厂依靠流水作业编制完成,索股按要求完成定尺下料、编束成型和灌注锚头,再成盘运输到现场架设,如图5-5所示。它是在工厂生产车间制造,索股成型稳定,精度高、质量好、空隙率低,且原钢丝可按倍数定尺订货,全长可以实现无接头、无费料。PPWS法每股钢丝数量相对较小,考虑运输架设方便,目前常用91丝和127丝成股,索股数量较多,所需锚固空间较大,锚体受力面大且均匀。这种方法由美国新港桥(New Port Bridge)率先实践,如图5-5所示。其后被日本悬索桥推广,现代悬索桥已广泛采用。考虑生产设备、生产工艺及成缆质量和批量生产等因素,我国大跨度悬索桥自汕头海湾大桥开始都沿用PPWS法制作和架设主缆,如图5-6所示,目前已形成国际上最具专业规模的加工制造产业。

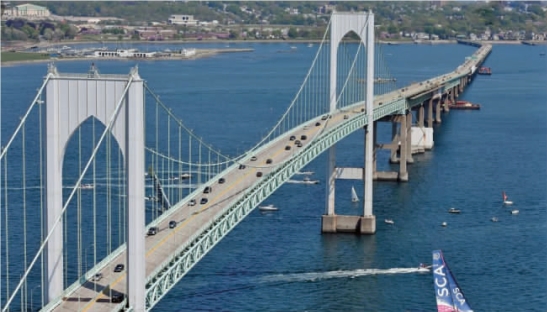

图5-5 美国新港桥(PPWS法)
