《高速铁路设计规范》对最小平曲线半径的规定见表4-5所示［2］。

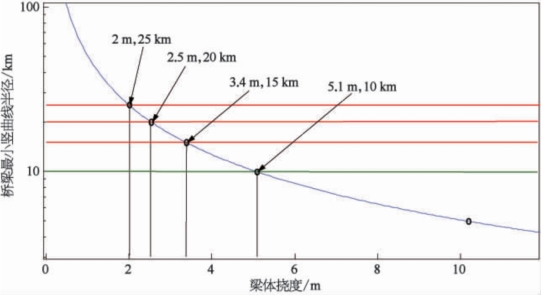

图4-1　不包含预设坡度时的最小竖曲线半径与等效梁体挠度关系

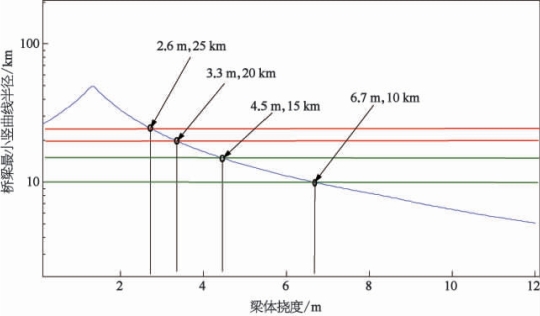

图4-2　包含预设坡度时的最小竖曲线半径与等效梁体挠度关系

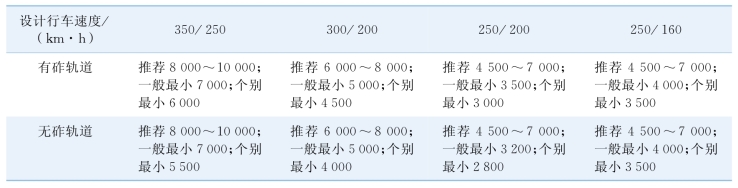

表4-5　平曲线半径　　单位：m

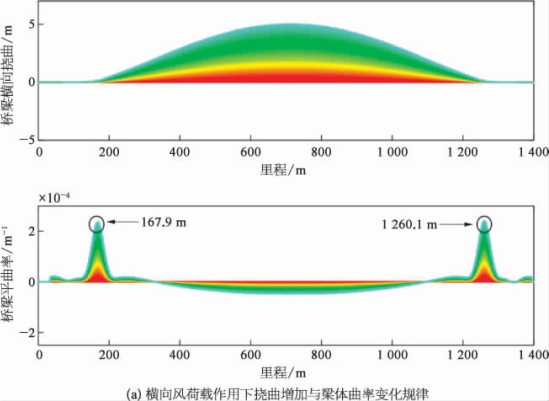

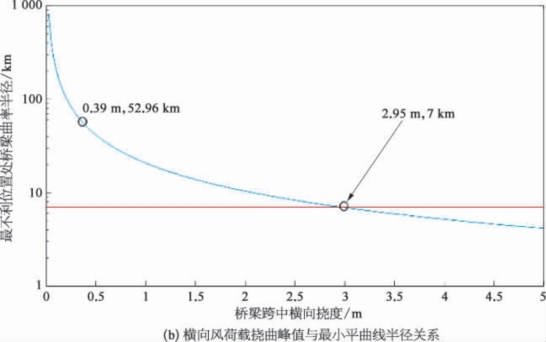

以五峰山长江大桥为例，在横向风荷载作用下计算得到的梁体挠度变形规律如图4-3所示。图4-3a表示桥梁挠曲在逐渐增大的过程中曲率沿着桥梁分布的变化规律，从该图中能够得到最小平曲线半径出现的位置。图4-3b表示在该荷载工况下桥梁挠曲峰值与最小平曲线半径的影响规律。一般而言，桥梁挠曲越大，等效平曲线半径越小，对列车通过越为不利。(www.daowen.com)

需要注意的是，图4-3a中最小等效平曲线出现的位置在里程167.9 m及里程1 260.1 m处，这两处里程也就是悬索桥桥塔的位置，因此跨中位置不是最不利位置。从图4-3b中可以看出，当跨中挠度达到2.95 m时，最不利位置处（桥塔处）的等效平曲线半径达到7 km，而在设计风荷载作用下的跨中横向挠曲为0.39 m，对应的平曲线半径为52.96 km，远大于规范中7 km的曲线半径限值。图4-3c为桥跨中央位置的等效平曲线半径，可以看出，即便是在5 m横向挠曲变形的情况下，跨中变形对应等效圆曲线半径仍大于20 km，远高于规范中的7 km半径限值。

图4-3　横向风荷载作用下梁体挠度变形规律

通过上述分析可知，当跨中横向风荷载产生挠曲达到2.95 m时，等效平曲线半径为7 km，最不利位置出现在桥塔位置。在设计有车风荷载工况下，横向挠曲最大值仅0.383 m，对应等效平曲线半径达到52.96 km，远高于7 km要求，不存在因线路线形导致的轨道平顺性问题。
