快速了解新能源汽车充电枪和充电口

充电枪是充电器(桩)与新能源汽车电流的连接与传输的媒体,直接决定了充电的安全与效率和使用者的安全,其结构如图2-20所示。充电枪的前端是与汽车或充电桩连接的端子部分,充电方式和国家标准不同,插头也不同。我国的标准是,慢充7孔,快充9孔。为了保证充电枪与汽车正确牢固地连接,在充电枪上有一个枪械锁止挂钩,由手柄上的机械开关控制。摘取充电枪时,必须按下手动开关,锁止挂钩才会与车辆充电口分离,才允许取下充电枪,同时按下取枪按键也会向充电桩发出电子信号,告之充电枪与车辆或与充电桩的连接状态,决定是否能充电。

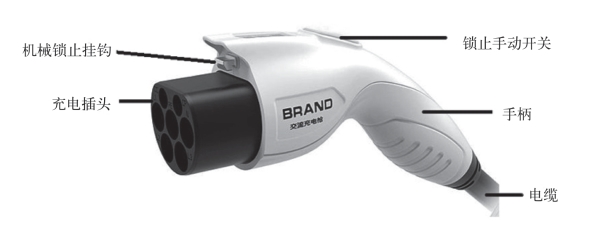

图2-20 充电枪的结构

为了便于给新能源汽车快速充电,车辆上均安装有专用充电口,与内部电路相连。目前车辆上一般均安装有直流快速充电口与交流慢速充电口。不同品牌的汽车安装位置不完全一样。部分汽车借用燃油车的加油口,作为一个充电口,再在车辆上找一个合适的地方安装一个充电口,例如北汽的车辆。有的车辆是将快充口和慢充口均集中到车辆前脸并排放置,例如比亚迪e5系列,如图2-21所示。

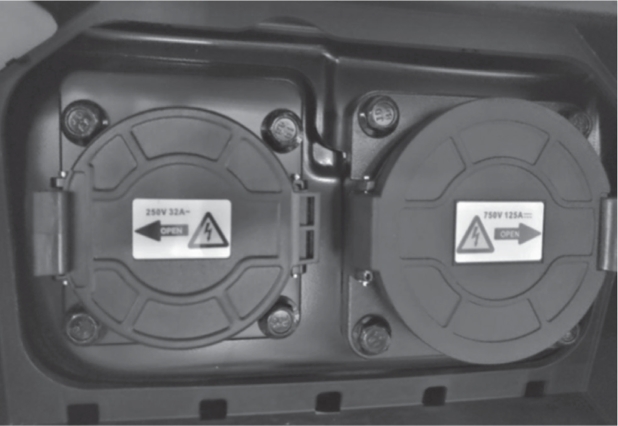

图2-21 比亚迪e5 汽车的充电口

各个国家的充电口,在尺寸与引脚数目、引脚功能上都有自己的标准,图2-22展示了美国、欧盟、中国、日本的充电口形状。图2-23、图2-24展示了我国标准直流充电口和交流充电口各引脚的功能。(www.daowen.com)

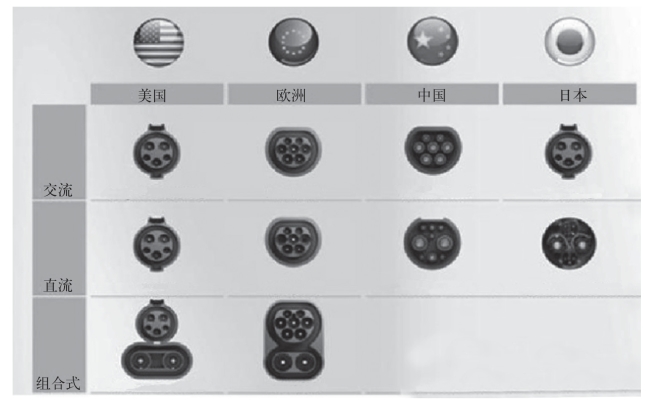

图2-22 充电口的4 种国际标准类型

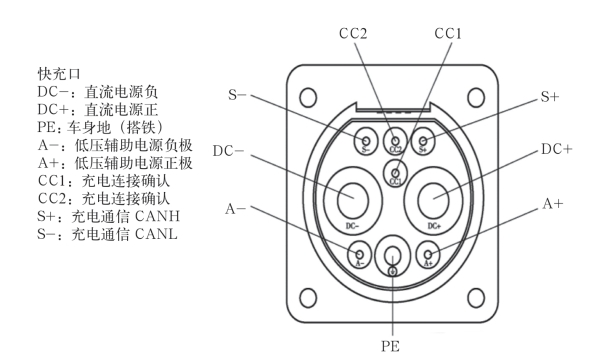

图2-23 我国标准直流充电口引脚功能

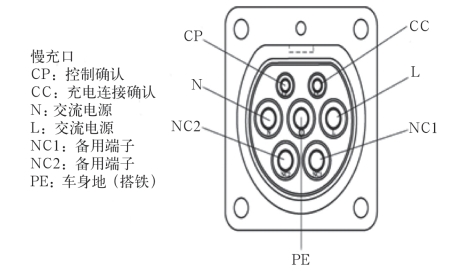

图2-24 我国标准交流慢充充电口引脚功能
