1.电流电压输入报警安全栅的应用（见图9-13）

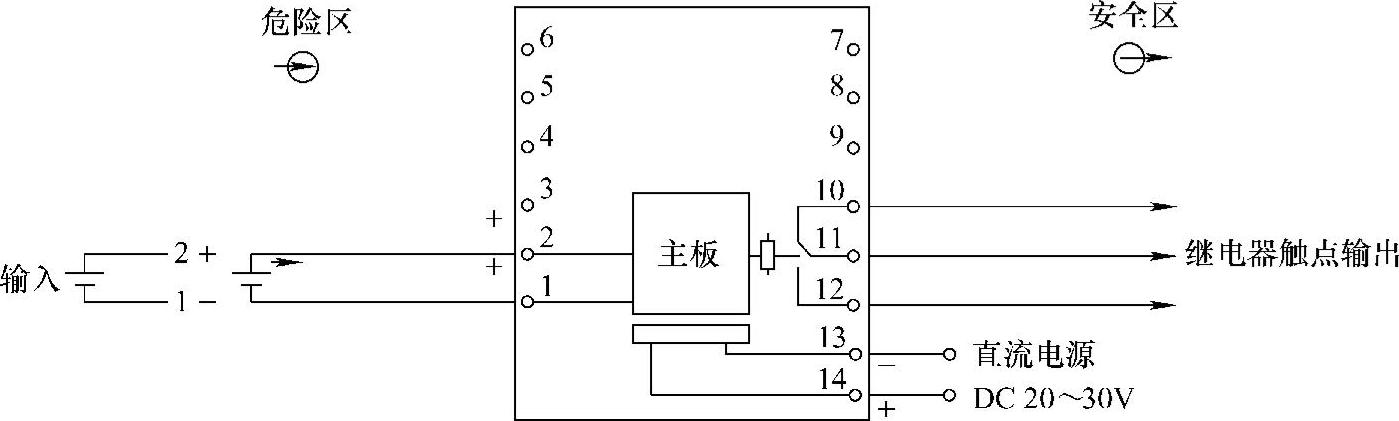

图9-13 电流电压输入报警安全栅接线原理图

（1）输入回路（危险区）

输入通道： 端子1-、2+接线（见图9-13）

电流输入： 4～20mA，0～20mA，或指定电流量程

电压输入： 1～5V，0～5V，0～10V，或指定电压量程

（2）输出回路（安全区）

输出通道： 一个继电器带转换触点

继电器特性： 响应时间：≤2ms驱动电压： AC250V或DC30V输出电流： 2A负载类型：电阻性负载

报警点设定： 通过电位器旋钮调节上限点设定（HS），下限点设定（LS）报警点电流范围：0.5～22mA报警点的温度漂移：≤1.5A/℃

回滞： 量程的1%

报警LED灯指示：上限报警（HA），下限报警（LA）

2.热电偶输入安全栅的应用（见图9-14）

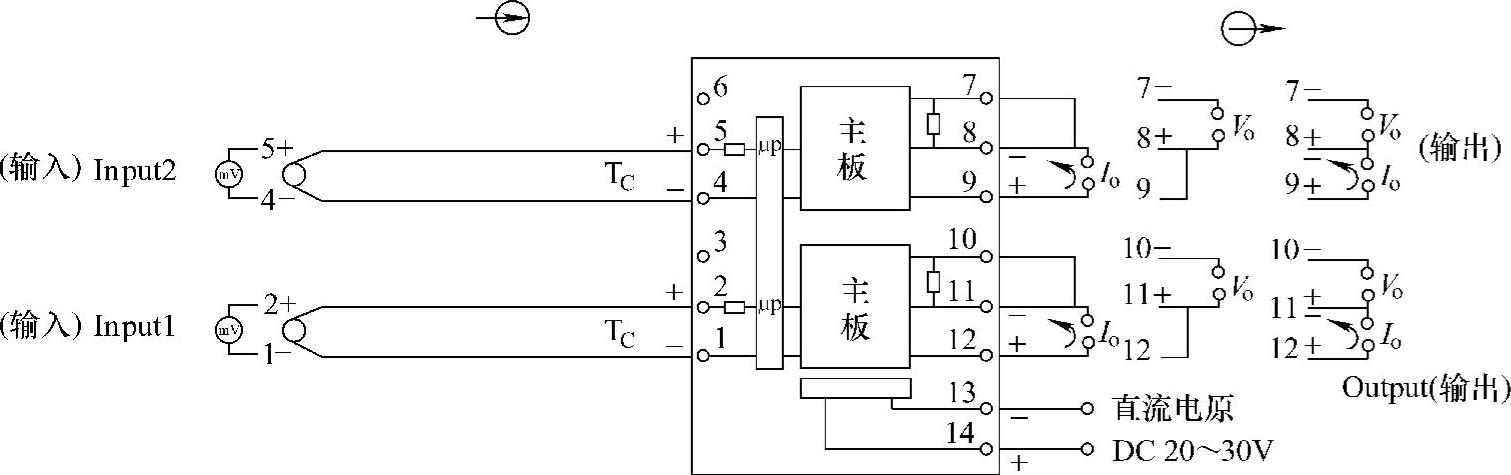

图9-14 热电偶输入安全栅接线原理图

（1）输入回路（危险区）

两路通道隔离输入：

第一路输入通道： 端子1-、2+接热电偶

第二路输入通道： 端子4-、5+接热电偶

输入热电偶类型： K、E、S、B、R、T、N、W、J等各型热电偶

可选输入毫伏信号： -5～60mV；或指定毫伏电压量程

（2）输出回路（安全区）(www.daowen.com)

两路通道隔离输出：

第一路输出通道： 端子10、11、12接线（见图9-14）

第二路输出通道： 端子7、8、9接线（见图9-14）

输出电流： 4～20mA，0～20mA，或指定电流量程

电流输出时允许外接负载： 0～550Ω（4～20mA，0～20mA输出时）

输出电压 1～5V，0～5V，0～10V，或指定电压量程

电压输出阻抗 内置输出电阻250Ω

纹波（V_p-p）： ＜10mV

3.开关量输出安全栅的应用（见图9-15）

（1）输入回路（安全区）

两路通道隔离输入：

第一路输入通道： 端子11、12接线（见图9-15）

第二路输入通道： 端子8、9接线（见图9-15）

输入开关类型 适合开关触点，晶体管或逻辑驱动器

电流信号： ≤1mA/24V

开关延时： ≤2s

（2）输出回路（危险区）

两路通道隔离输出： 0～25V逻辑信号

第一路输出通道： 端子1-，2+接线（见图9-15）

第二路输出通道： 端子4-，5+接线（见图9-15）

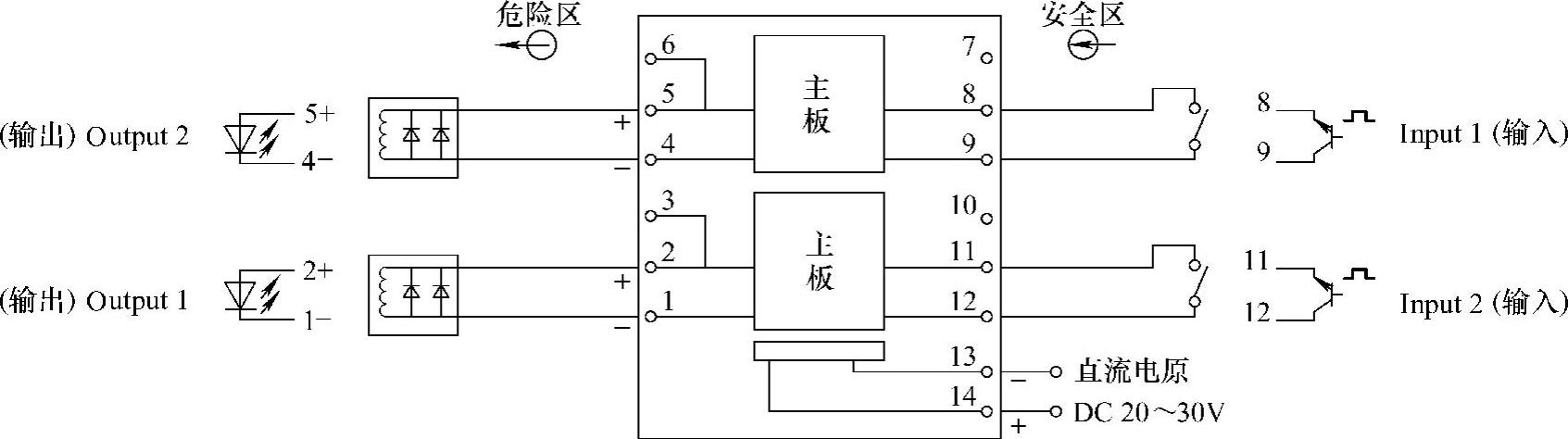

图9-15 开关量输出安全栅接线原理图
