执行器的种类有很多,这里仅介绍几种常见的执行器安装方法,其他执行器可参照执行。有关自动化仪表系统的执行器可参见本书第一章“五、其他相关技术技能”相关内容。

1.阀门驱动器的安装(见图7-44)

阀门驱动器应直立安装,当条件不允许时只要输出轴是水平的,也可采用其他形式安装,安装时应防止水滴入内。

2.电磁阀的安装

1)电磁阀阀体上箭头的指向应与水流方向一致。

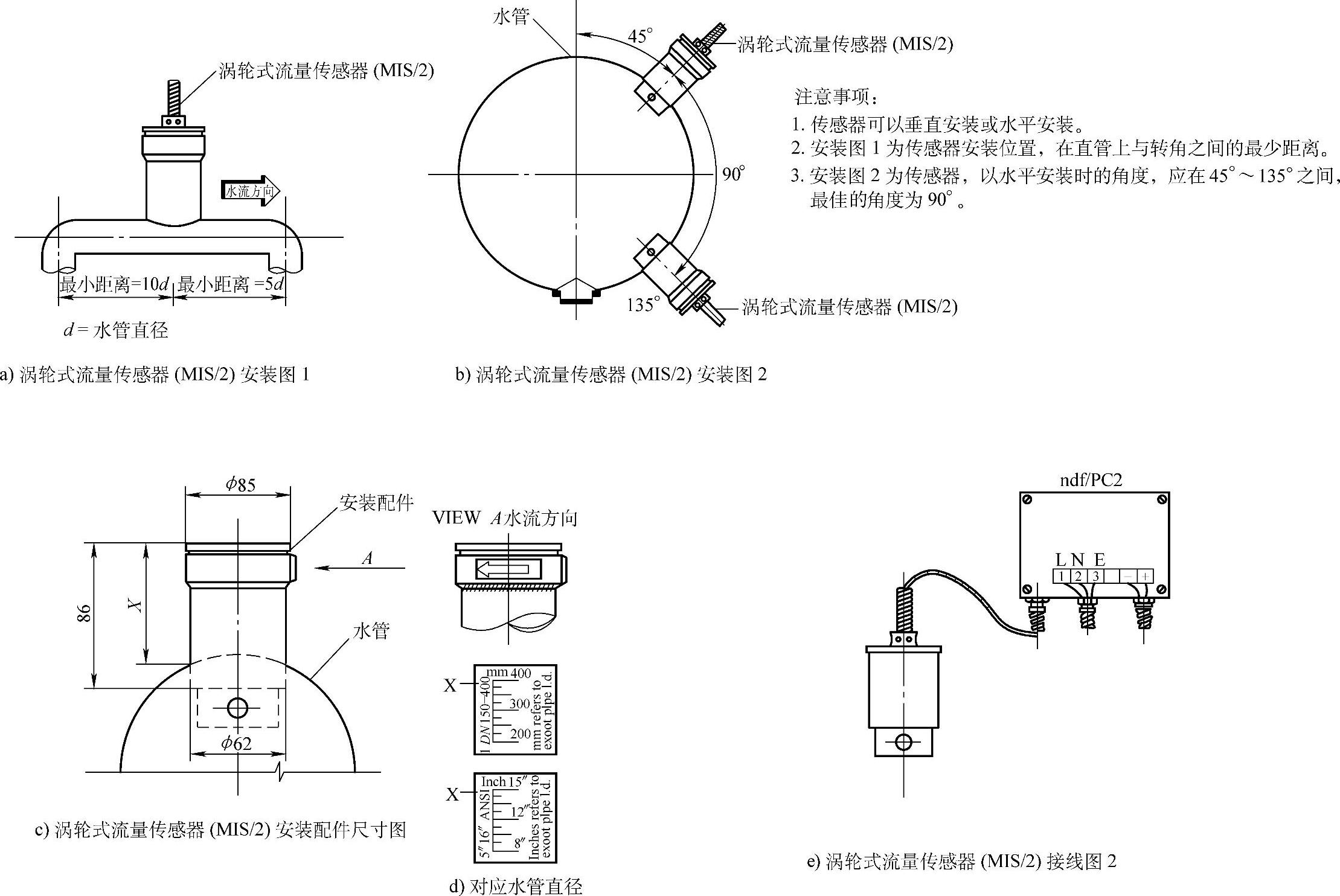

图7-38 涡轮式流量传感器安装接线示意图

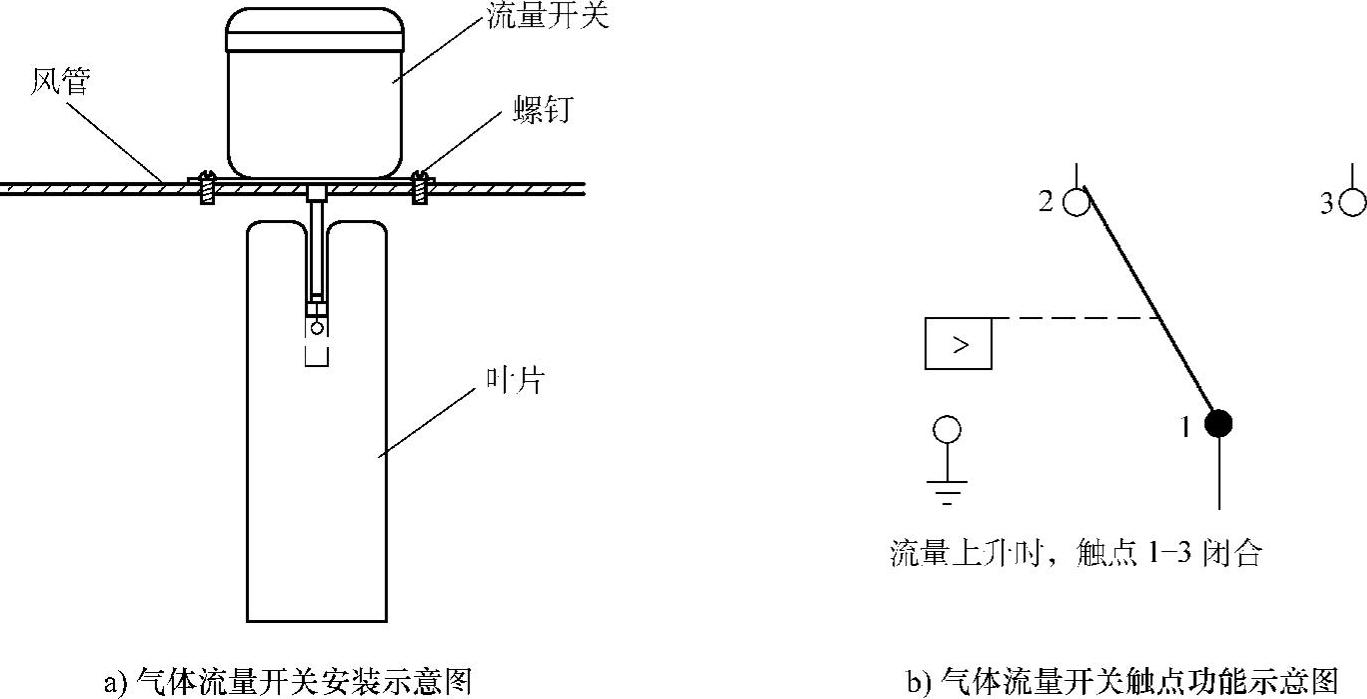

图7-39 气体流量开关的安装示意图

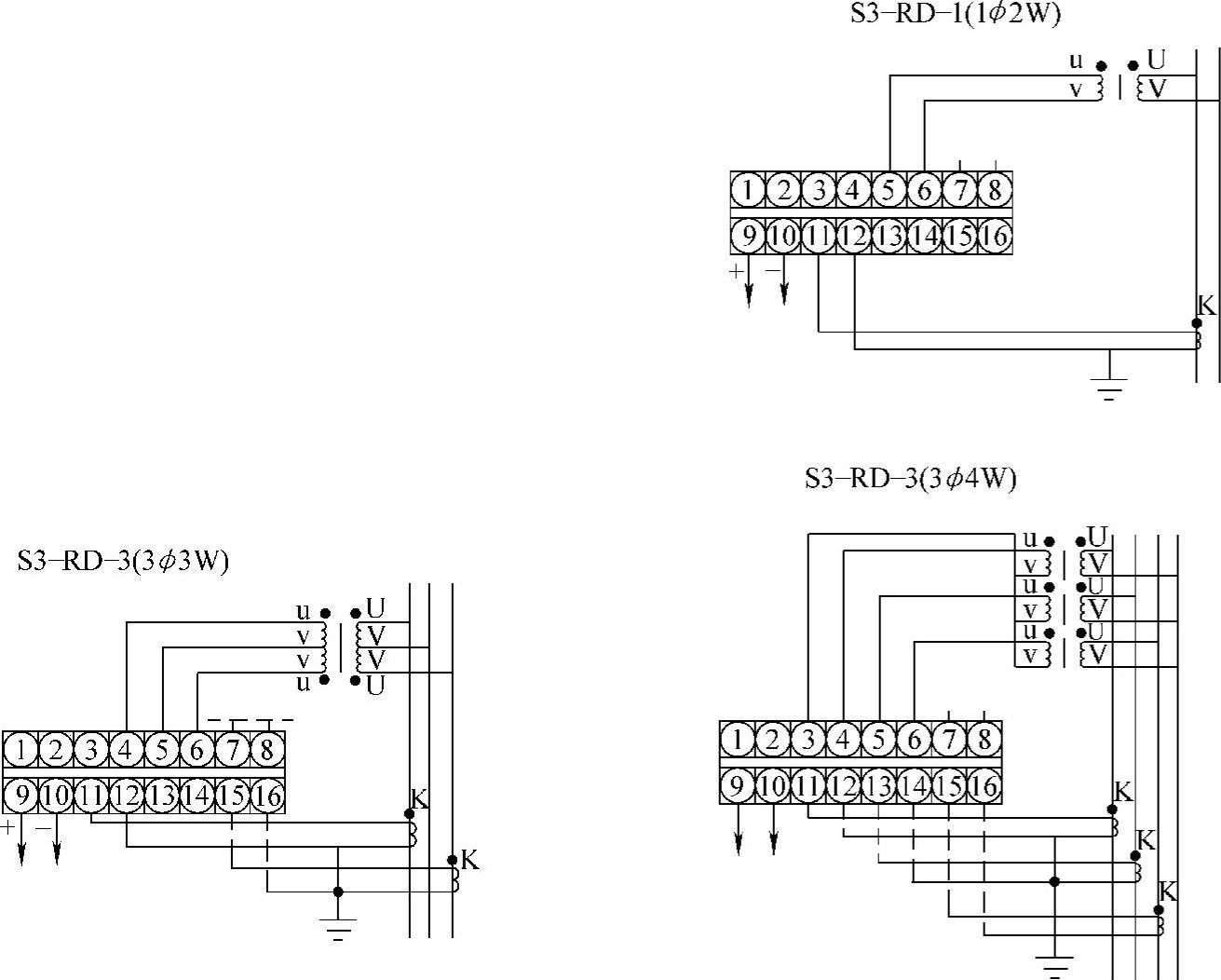

图7-40 电量变送器接线图

2)空调器的电磁阀旁应装有旁通管路。

3)电磁阀安装前应按安装使用说明书的规定检查并摇测线圈与阀体间的绝缘电阻

4)电磁阀在安装前应进行模拟动作和压力试验。

3.电动阀的安装(见图7-45和图7-46)

1)电动阀阀体上箭头的指向应与水流方向一致。

2)空调器的电动阀旁一般应装有旁通管路。

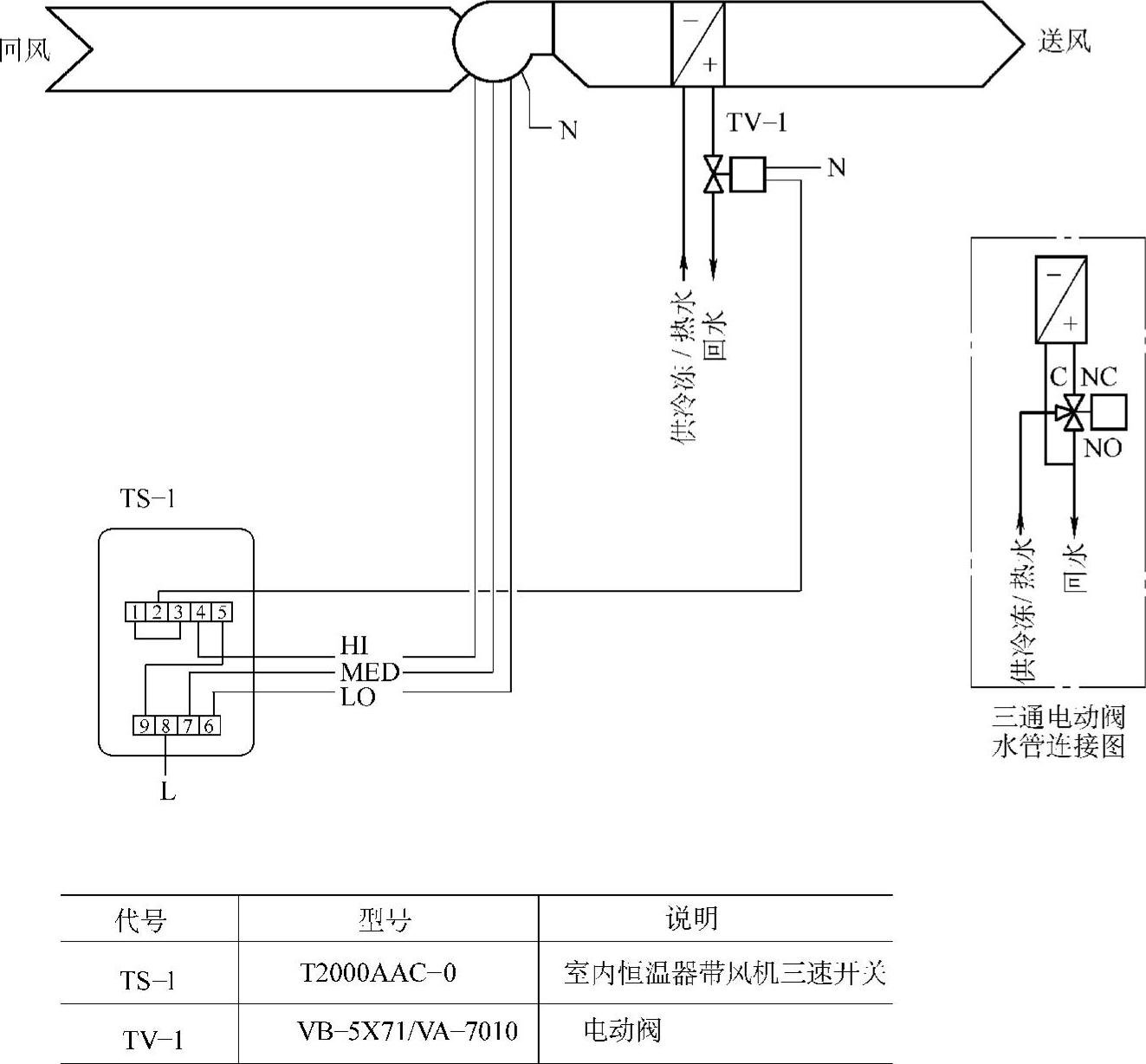

图7-41 风机盘管控制(二管式冷/热水二用盘管)示意图

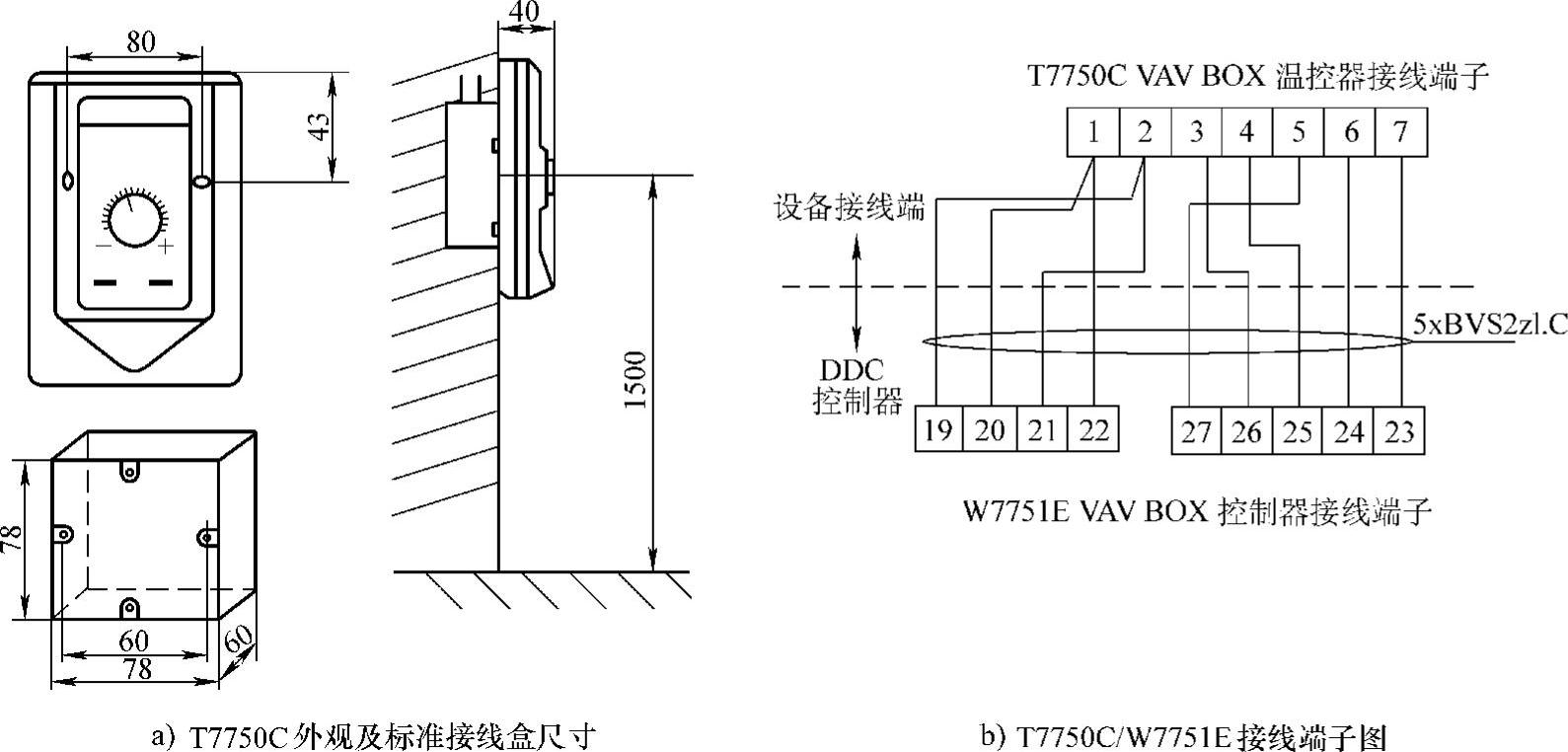

图7-42 温控器安装接线示意图

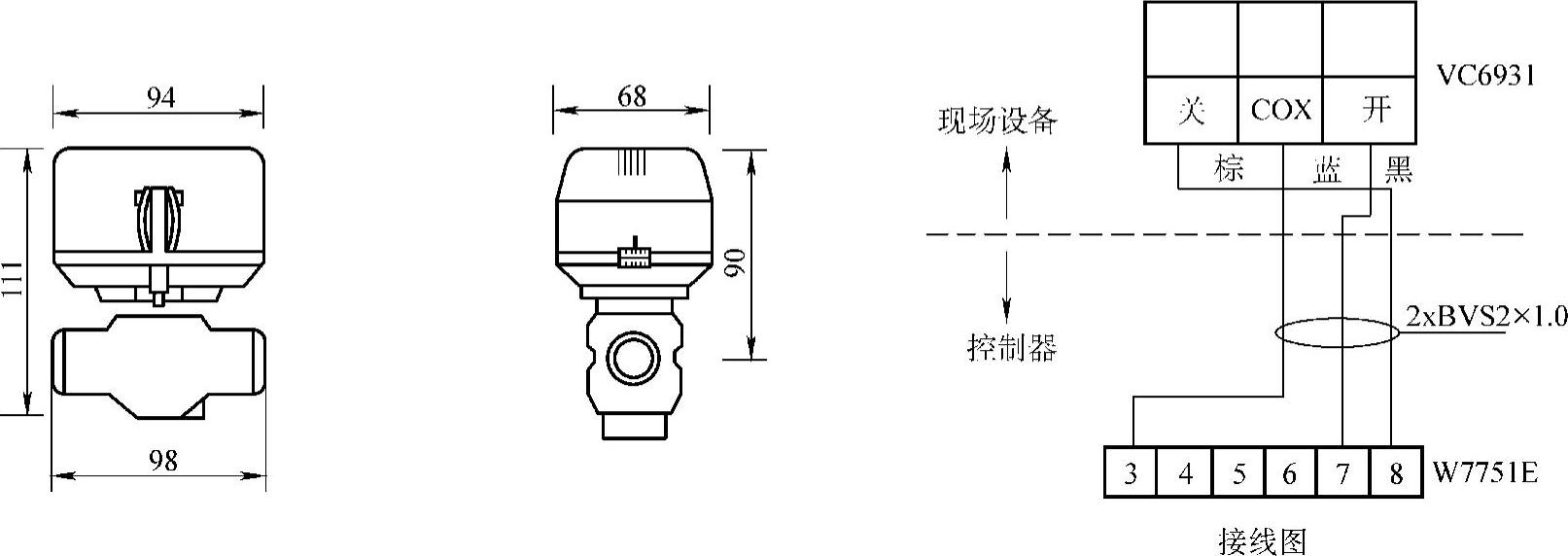

图7-43 风机盘电动阀安装接线示意图

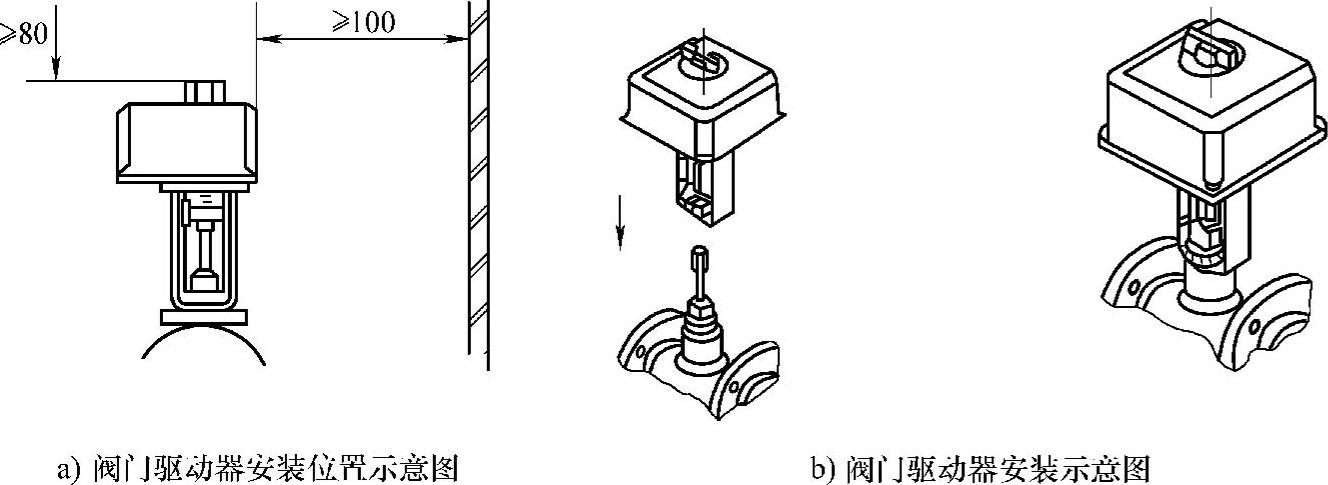

图7-44 阀门驱动器的安装

3)电动阀应垂直安装于水平管道上,大口径电动阀不能有任何倾斜。

4)室外安装的电动阀应适当加防晒、防雨措施。

5)电动阀在安装前应进行模拟动作和压力试验,检查电动阀门的驱动器,其行程、压力和最大关紧力(关阀的压力)、阀体强度、阀心经试验、输入电压、输出信号和接线方式必须满足设计和产品说明书的要求。

6)电动调节阀安装时,避免给调节阀带来附加压力,当调节阀安装在管道较长的地段时,应安装支架并采取避振措施,一般不宜超过5m。

4.电动风门驱动器的安装(见图7-47)

1)风阀控制器上的开闭箭头的指向应与风门开闭方向一致。

2)风阀控制器应与风阀门轴垂直安装,垂直角度不小于85°。

3)风阀控制器安装前应按安装使用说明书的规定进行模拟动作检查线圈、阀体间的绝缘电阻、供电电压、控制输入等,应符合设计和产品说明书的要求。

4)当风阀控制器不能直接与风门挡板轴相连接时,可通过附件与挡板轴相连,其附件装置必须保证风阀控制器旋转角度的调整范围且转动灵活,无阻无卡。

5)试验时先将风门移至关闭位置,利用按钮手动卸载齿轮,将电动机夹子反转至关闭前一挡的位置,并使齿轮重新安置,将电动机校正到与风门轴呈90°,把螺帽拧紧于V形夹子上。
