传感器的种类有很多，这里仅介绍几种常见的传感器安装方法，供参考。其他种类的可参照进行安装，传感器的安装应由管工或钳工配合，并执行相应标准和规范。

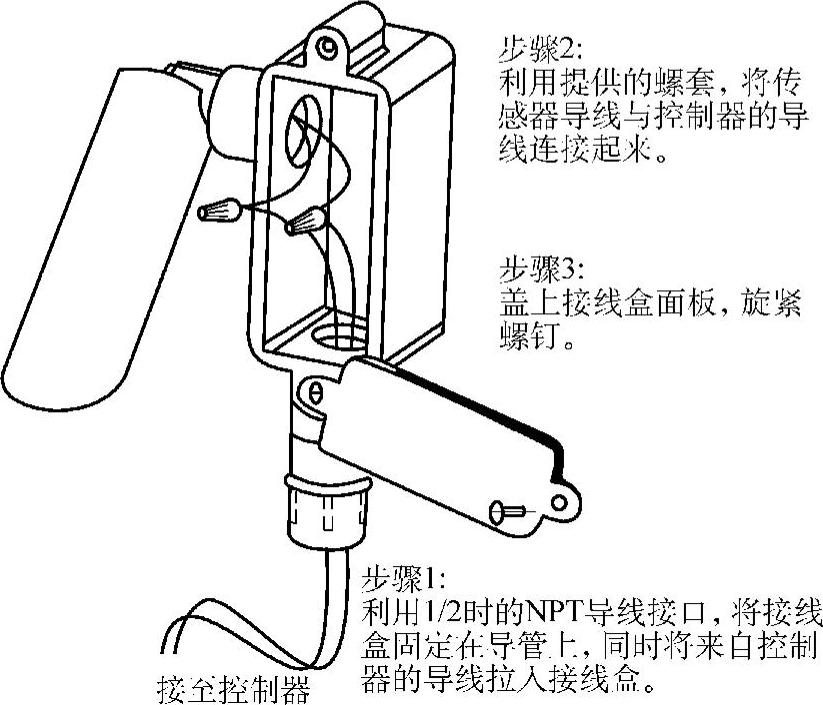

图7-23 室外温度传感器安装示意图

注：可以通过接线盒背面的螺钉将室外温度传感器固定在平面上。

图7-24 室内温度传感器安装示意图

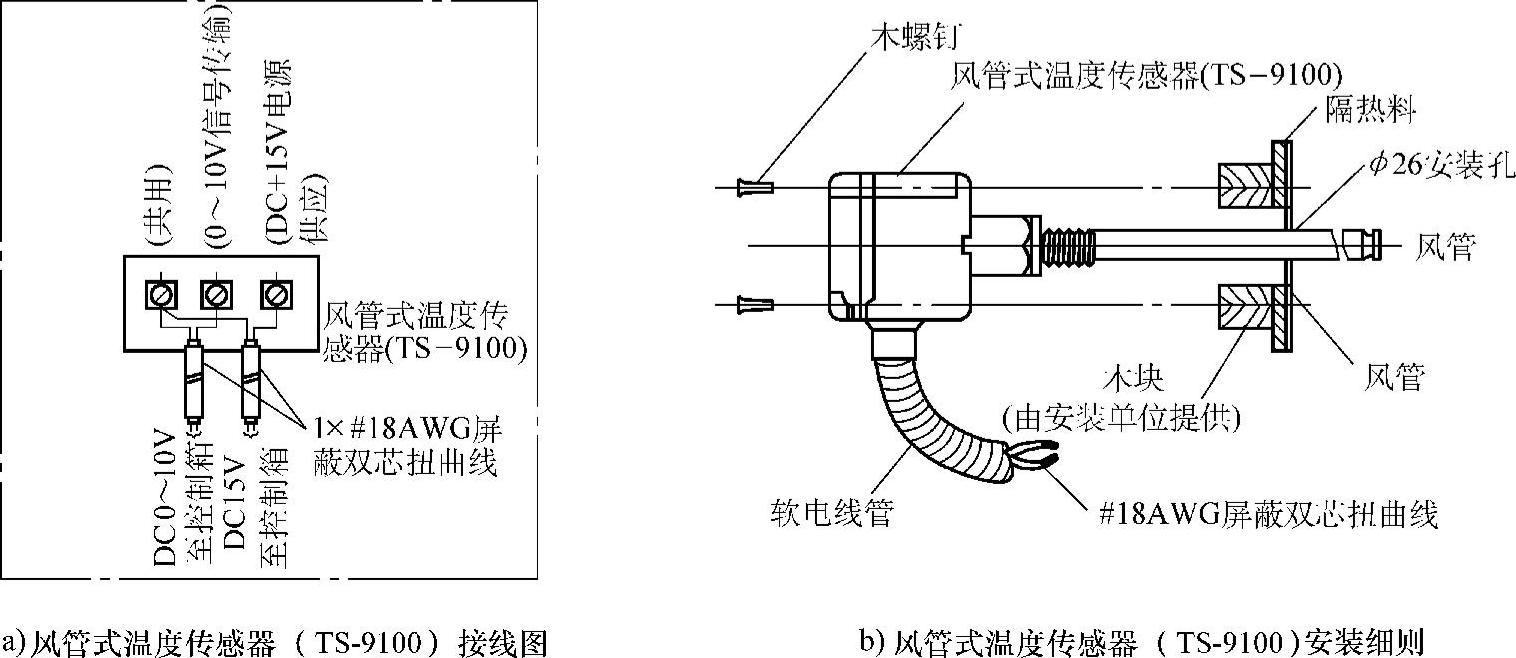

图7-25 风管式温度传感器安装示意图

1.温度传感器的安装

（1）温度传感器的安装（见图7-23和图7-24）

① 不得安装于阳光直射的位置，且远离有较强振动、电磁干扰、热源、水源上方等区域，室外温度传感器应有防风雨防护罩。

② 远离窗、门和风口的位置，如无法避开则与之距离不应小于2m。

③ 温度传感器至DDC之间的连接必须按设计要求进行，尽量减少因接线引起的误差，镍温度传感器的接线电阻应小于3Ω，1kΩ铂温度传感器的接线总电阻应小于1Ω。

（2）风管式温度传感器的安装（见图7-25）安装注意事项基本同上，传感器应安装在风速平稳、能反映风温的位置，且在保温层完成后，安装在风管直管段或应避开风管死角的位置或蒸汽放空口位置。高电磁干扰区域应采用屏蔽线，传感器导线与电源线之间的距离应大于150mm。

2.温度传感器及电子控制器的安装

温度传感器及电子控制器的安装外形如图7-26和图7-27所示，安装方法同前。一般是用管三通与管道连接，传感器和控制器的距离不超过50m。

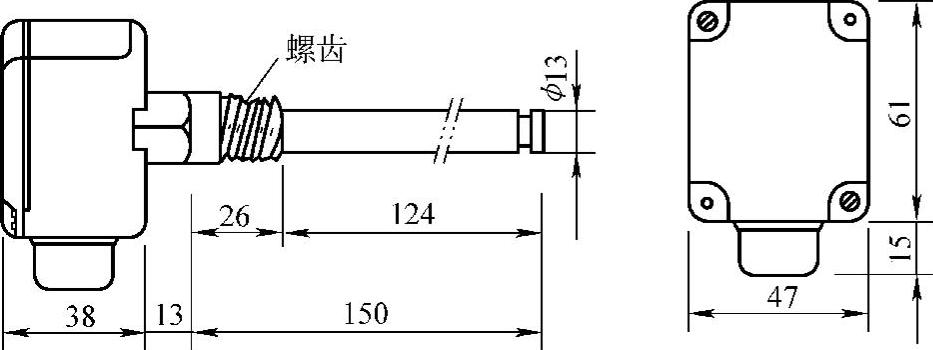

图7-26 温度传感器外形

图7-27 电子控制器外形

3.水管式温度传感器的安装（见图7-28）

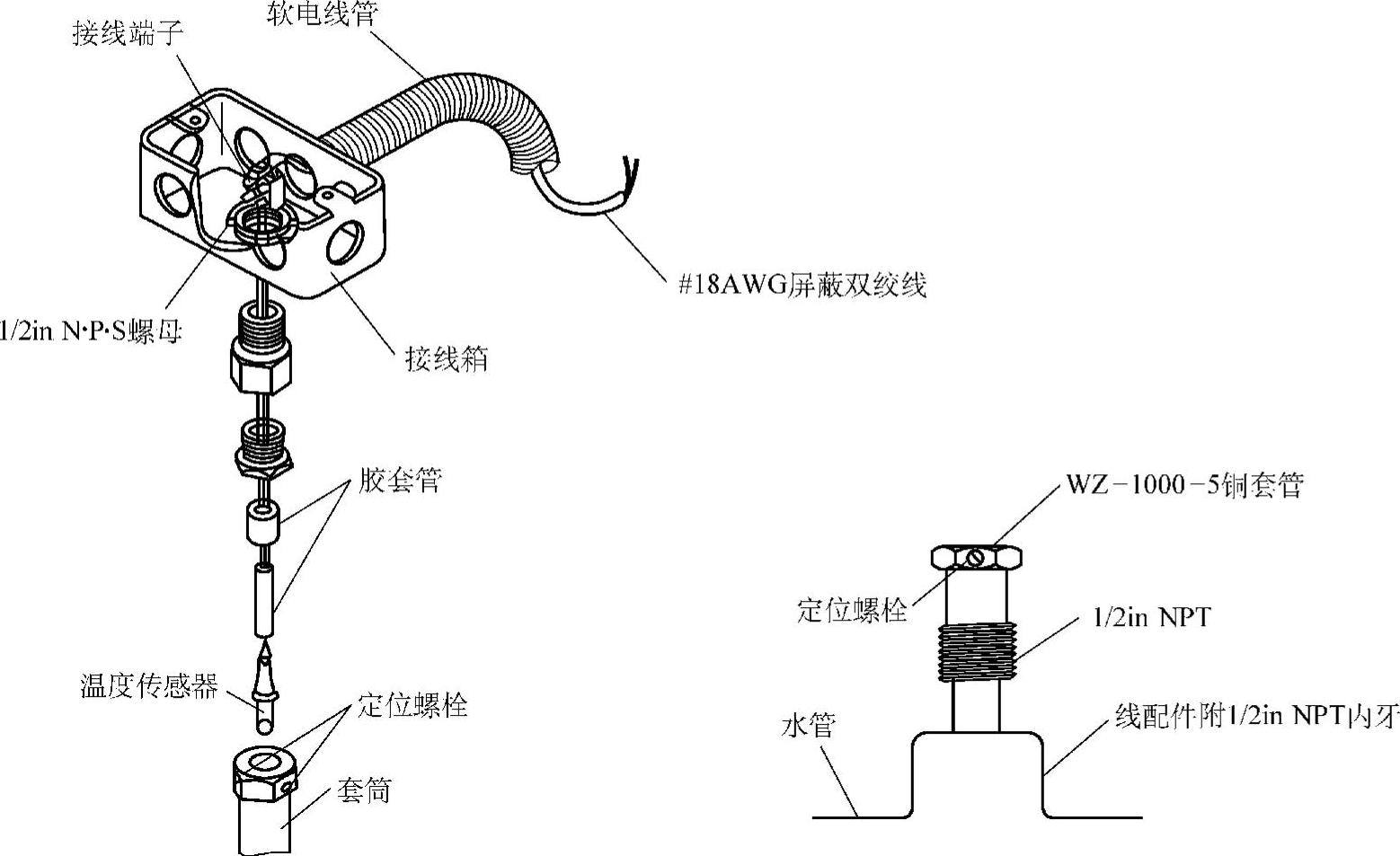

图7-28 水管式温度传感器安装示意图

安装位置应在水流温度变化灵敏和具有代表性的地方，不宜选择在阀门等阻力件附近和水流流束死角及振动较大的位置，当感温段大于管道口径的1/2时，可安装在管道的顶部，感温段小于管道口径1/2时，应安装在管道的侧面或底部。不得安装在焊缝及其边缘上开孔和焊接处。

湿度传感器的安装与温度传感器基本相同。

4.压力、传感器、压差传感器、压差开关的安装（见图7-29～图7-32）

图7-29 空气压差传感器安装示意图

1）传感器应安装在温、湿度传感器的上游侧。

2）风管式压力、压差传感器应安装在风管的直管段，如不能安装在直管段，则应避开风管内通风死角和蒸汽放空口的位置。

3）水管式、蒸汽式压力、压差传感器不宜安装在管道焊缝及其边缘上开孔及焊接处。

4）当水管式、蒸汽式压力、压差传感器的直压段大于管道口径的2/3时可安装在管道顶部，小于管道口径2/3时可安装在侧面或底部和水流流束稳定的位置，不宜选在阀门等阻力部件的附近、水流流束死角和振动较大的位置。

5）安装压差开关时，宜将薄膜处于垂直于平面的位置，安装必须严密并将其接触部位封死封严、不得影响系统的严密性。

6）水流开关的安装如图7-33和图7-34所示。

水流开关应安装在水平管段上，不得安装在垂直管段上。流量开关不得安装在测流孔、直角弯头或阀门附近。安装时应将水流开关旋紧定位，使叶片与水流方向成直角，标志着的箭头方向要与水流方向一致。

7）压差开关的安装要注意以下两点，如图7-35所示。

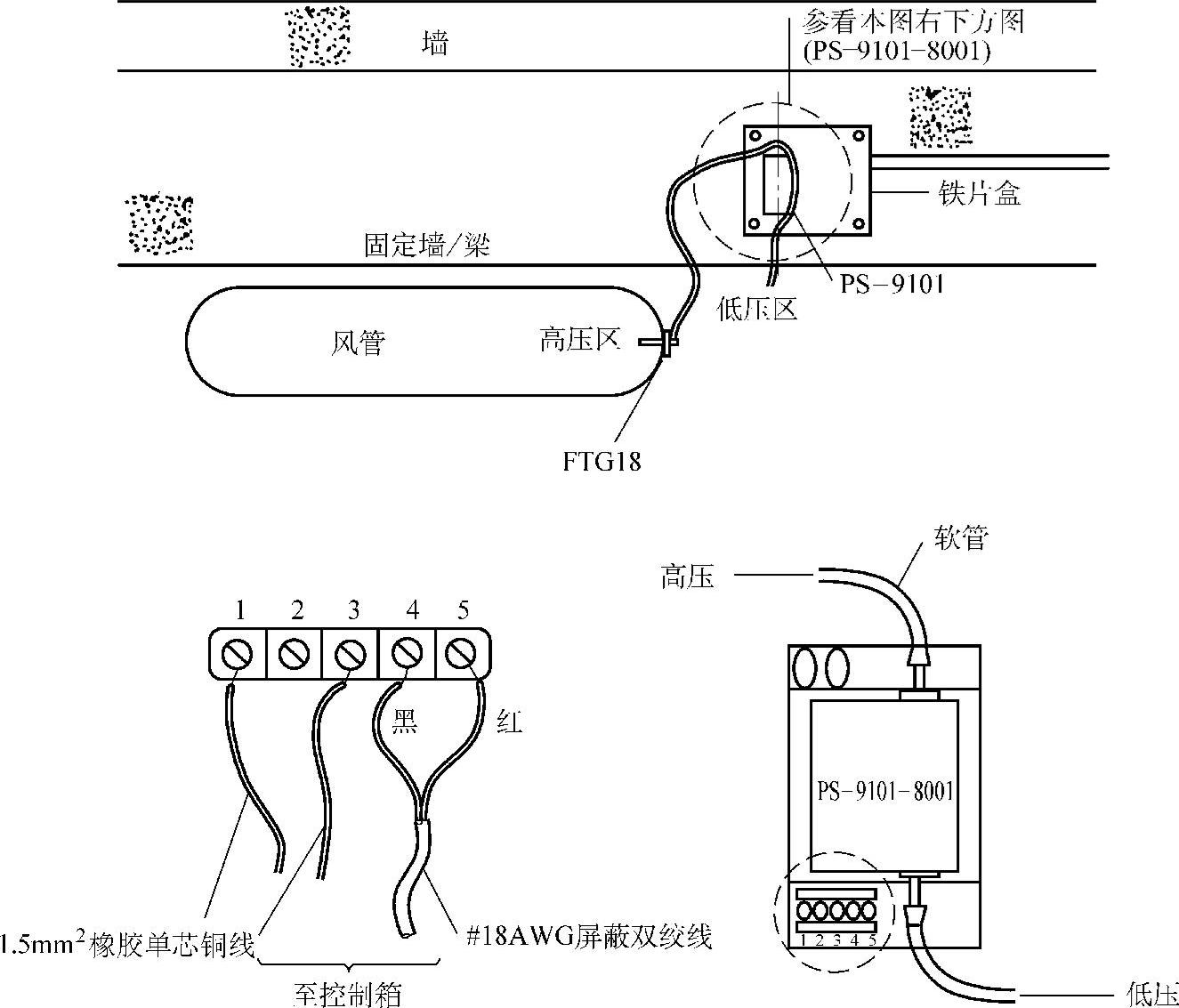

图7-30 压差开关安装示意图

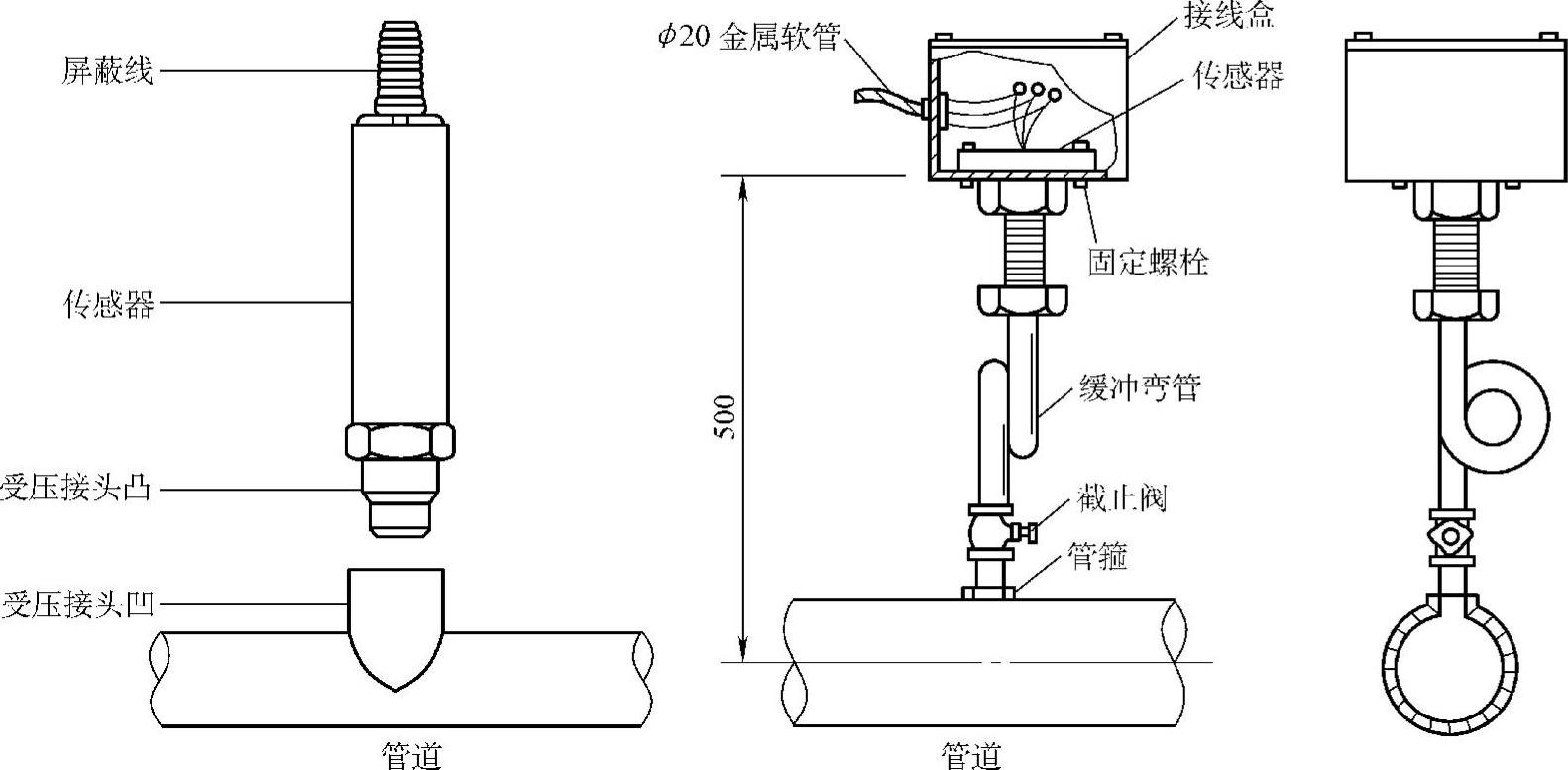

图7-31 不同形式的压力传感器安装示意图

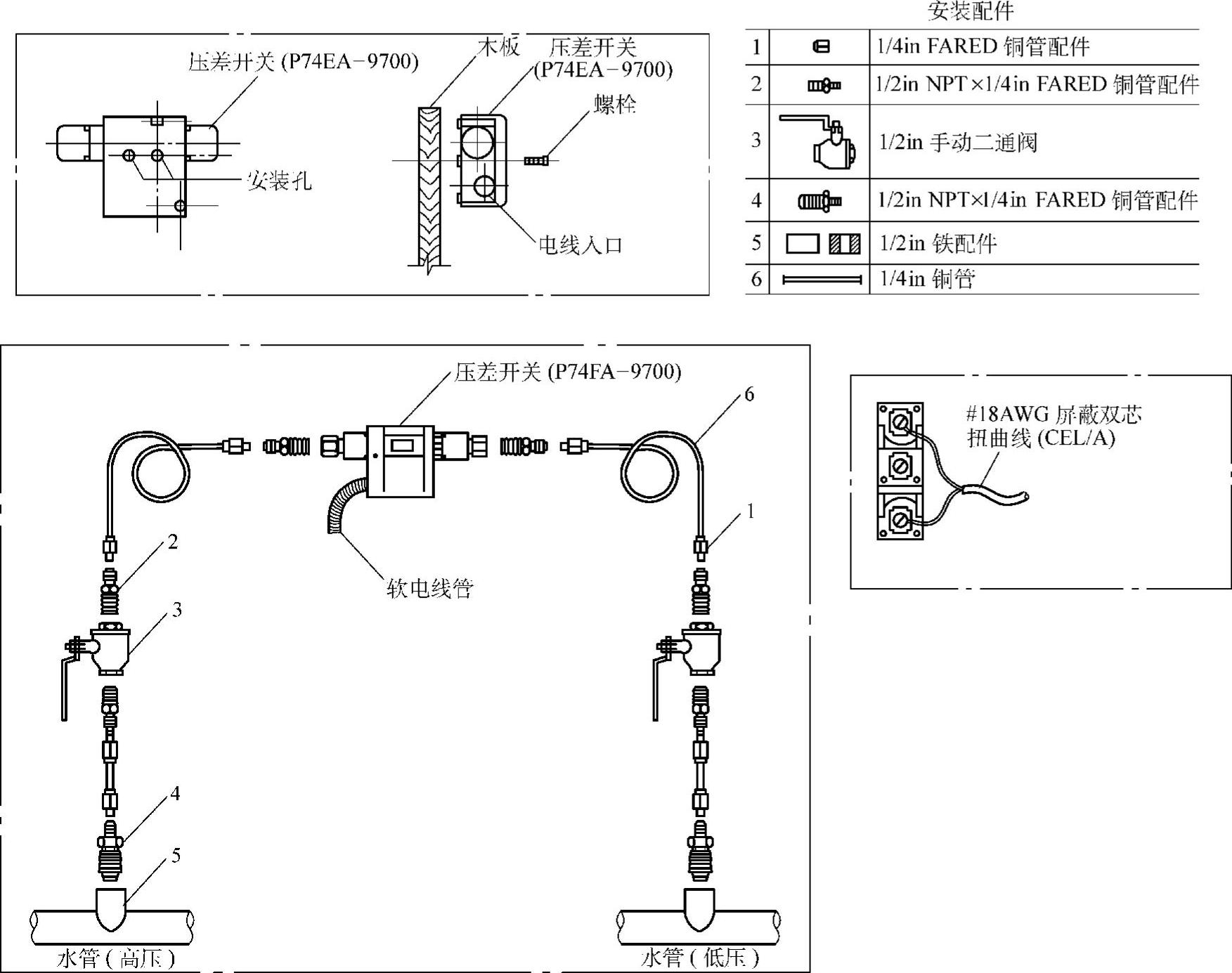

图7-32 压差开关安装示意图(www.daowen.com)

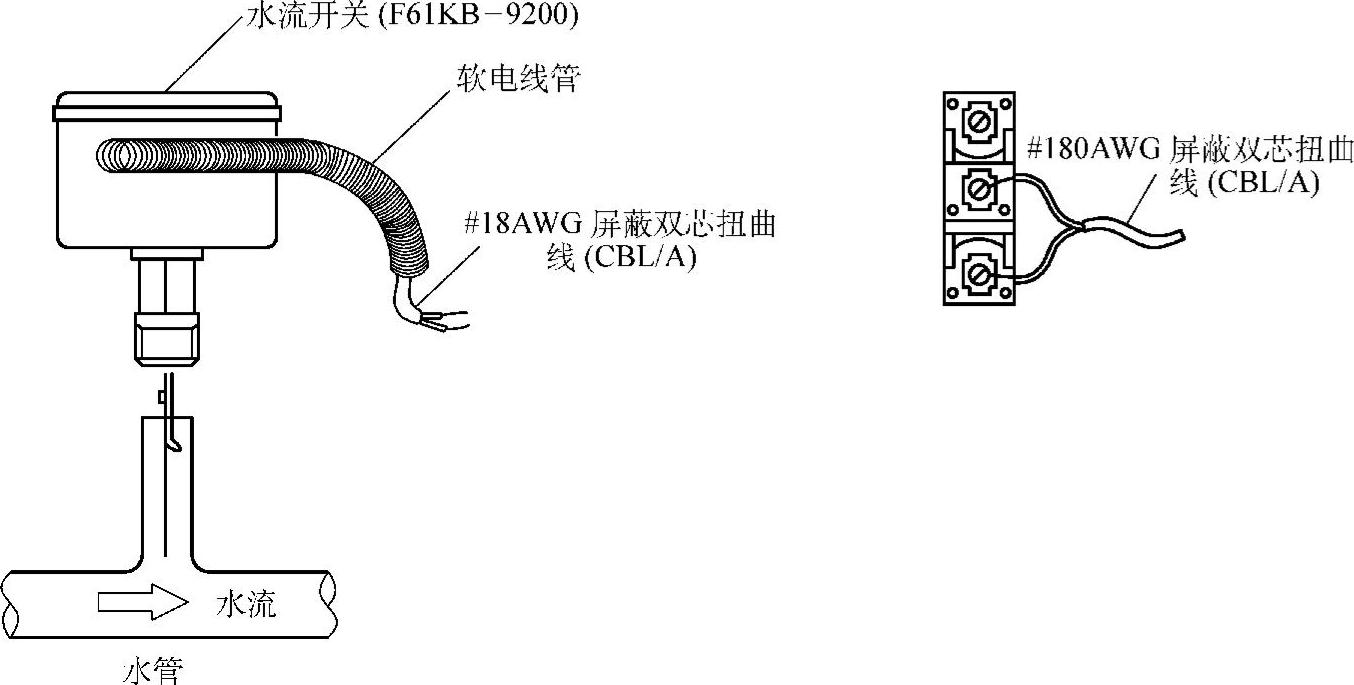

图7-33 水流开关安装示意图

① 压差开关应垂直安装。

② 开孔方式、铜管长度及弯曲度由现场情况确定，但不得取直角。

5.电磁流量计的安装（见图7-36和图7-37）

1）应安装在避免有较强的交直流磁场或有剧烈振动的场所。

2）流量计、被测介质及工艺管道三者之间应该连成等电位，并应接地。

3）电磁流量计应设置在流量调节阀的上游，流量计的前后应有一定的直管段，长度为L=10D（D为管径），下游段应有L=4～5D的直管段。

4）流量计应在水平管路上安装，一般条件下不装在竖直的管路上。

6.涡轮式流量传感器（见图7-38）

1）变送器应安装在避免管道振动、避免强磁场及热辐射的场所。

2）传感器要水平安装，流体的流动方向必须与传感器壳体上标志的流向一致。

3）流量变送器应在后面装设止逆阀。流量变送器应装在测压点上游，距测压点（3.5～5.5）D的位置；测温点应设置在下游侧，距流量传感器（6～8）D的位置。

4）流量传感器需要装在有一定长度的直管上。流量传感器上游应留有10倍管径长度的直管，下游有5倍管径长度的直管。若传感器前后的管道中安装有阀门和管道缩径、弯管等影响流量平稳的设备，则直管段的长度还需相应增加，增加长度由现场定。

7.气体流量开关的安装（见图7-39）

1）安装时叶片与气体流动方向成直角，开关体上标志着的箭头方向必须与气流方向一致。

2）线路敷设可选用ϕ20电线管及接线盒，并用金属软管与气体流动开关连接。

8.电量变送器（见图7-40）

电量变送器的功能是将交流强电电流、电压、频率、cosϕ、功率等参数或信号变换为0～5V或0～20mA的电信号，以便使DDC识别和控制。接线应按说明书进行。

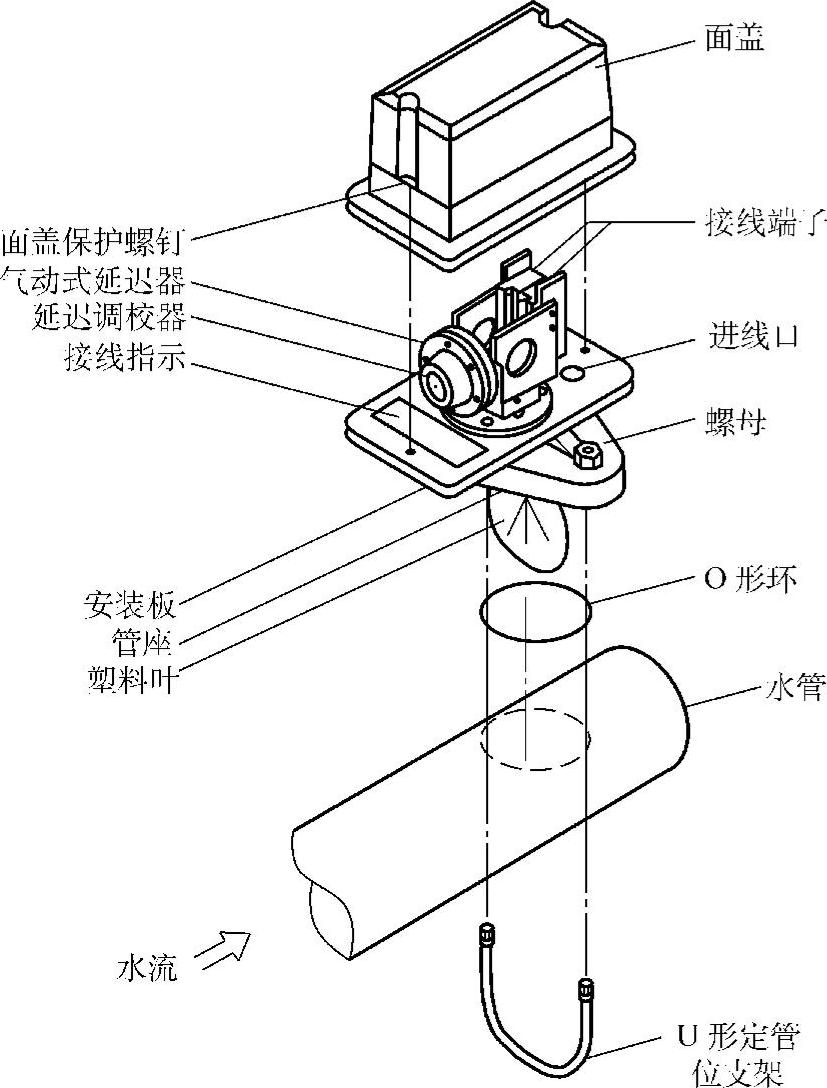

图7-34 水流开关大样图

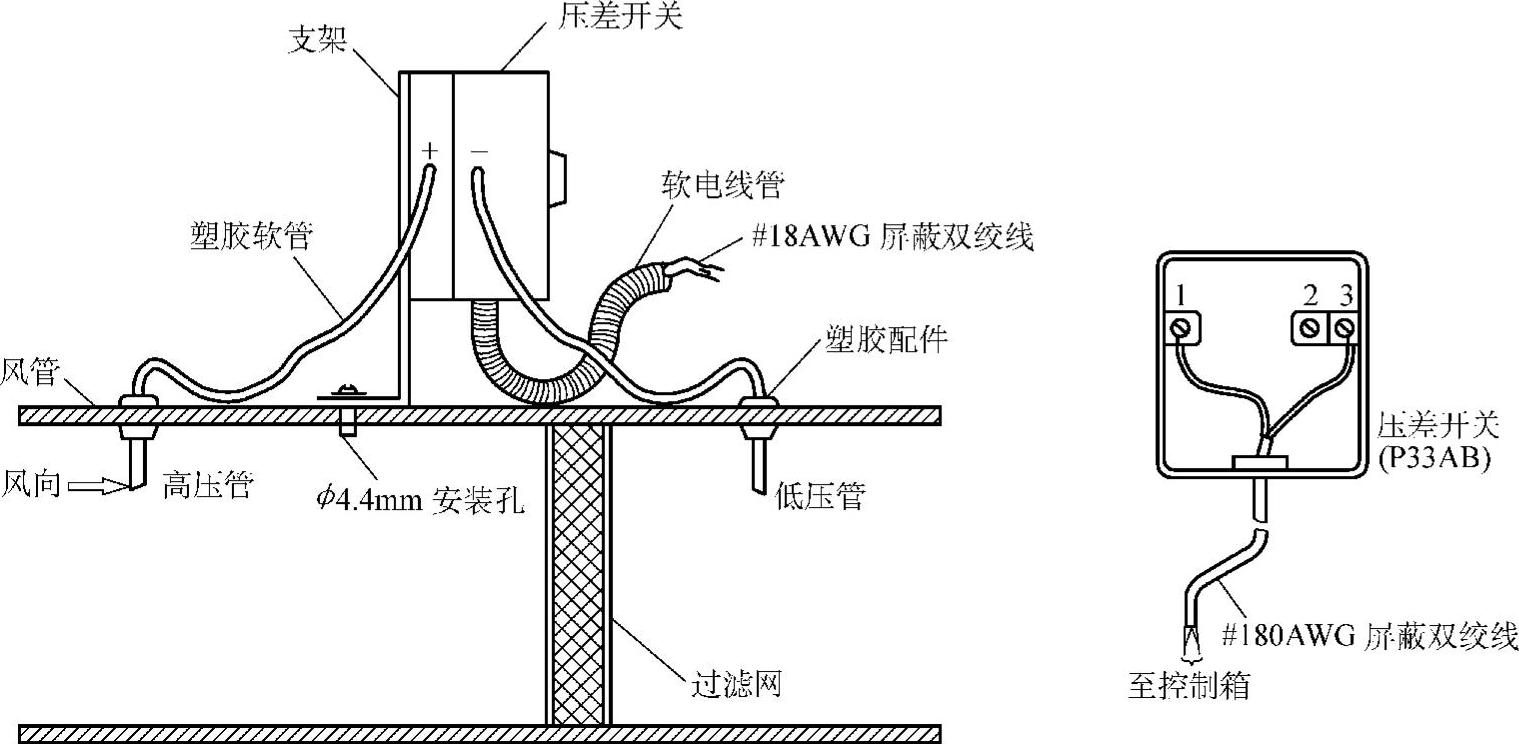

图7-35 压差开关的安装

1）变送器接线必须正确无误，严防其电压输入端短路和电流输入端开路。

2）变送器的输入、输出端的范围与设计和DDC所要求的信号必须相符。

9.空气质量传感器

空气质量传感器的安装基本同室内管道温、湿度传感器，要求如下：

1）应安装在风管的直管段，当现场条件使得不能安装在直管段时，则应安装在避开风管内通风盲区的位置。

2）安装位置应避开蒸汽放空口。

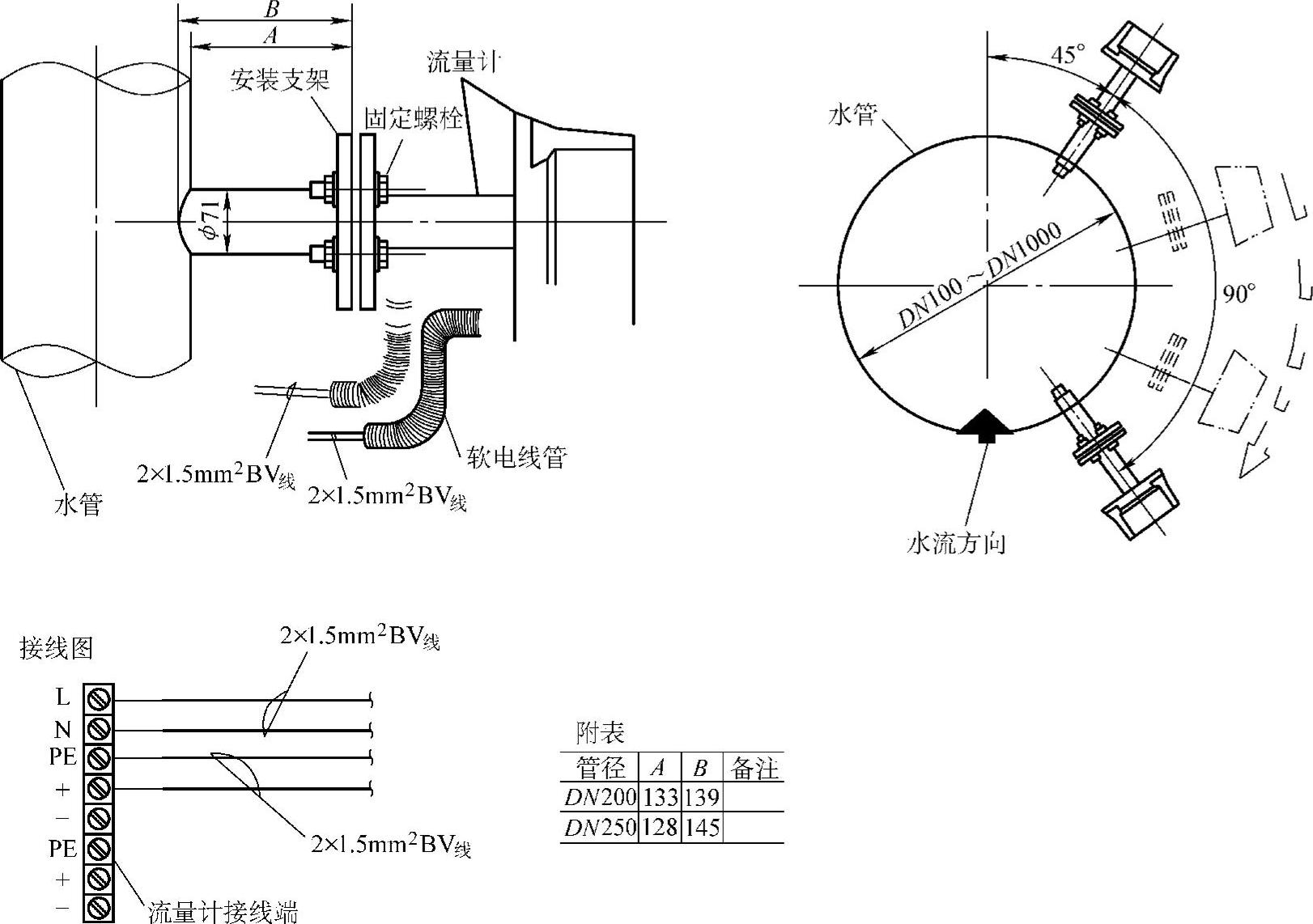

图7-36 电磁流量计安装示意图

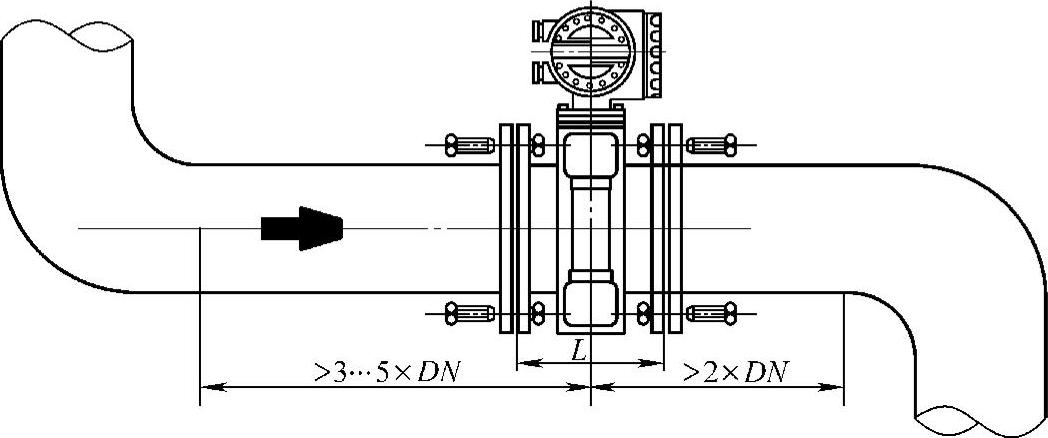

图7-37 流量计安装示意图

3）探测气体比重轻的空气质量传感器应安装在风管或房间的上部，探测气体比重重的空气质量传感器应安装在风管或房间的下部。

10.空气速度传感器

同空气质量传感器，见9。

11.风机盘管温控器、电动阀的安装（见图7-41～图7-43）

1）温控开关安装时，距地面高度应一致，一般为1.4m。

2）电动阀阀体上箭头的指向应与水流方向一致。

3）风机盘管电动阀安装于风机盘管的回水管上。

4）四管制风机盘管的冷热水管电动阀的共用线应为零线，且可靠接地（零）。
