弱电系统安装调试与运行:大对数主干电缆测试及结果分析

时间:2023-10-10 理论教育 版权反馈
【摘要】:100m以内大对数主干电缆及所连接的配线模块可按布线系统的类别进行长度、接线图、衰减的测试,对于5类大对数电缆布线系统应测试近端串音,测试结果不得低于5类4对对绞电缆布线系统所规定的数值。综合布线系统工程电缆电气性能测试记录表中四项内容测试不合格产生的原因,见表7-10。

弱电系统安装调试与运行:大对数主干电缆测试及结果分析

1.综合布线系统工程电缆系统电气性能测试及光纤系统性能测试

其中电缆系统测试内容分为基本测试项目和任选项目测试。各项测试应有详细记录,以作为竣工资料的一部分。

2.电气性能测试仪

按二级精度,应达到表7-8规定的要求。

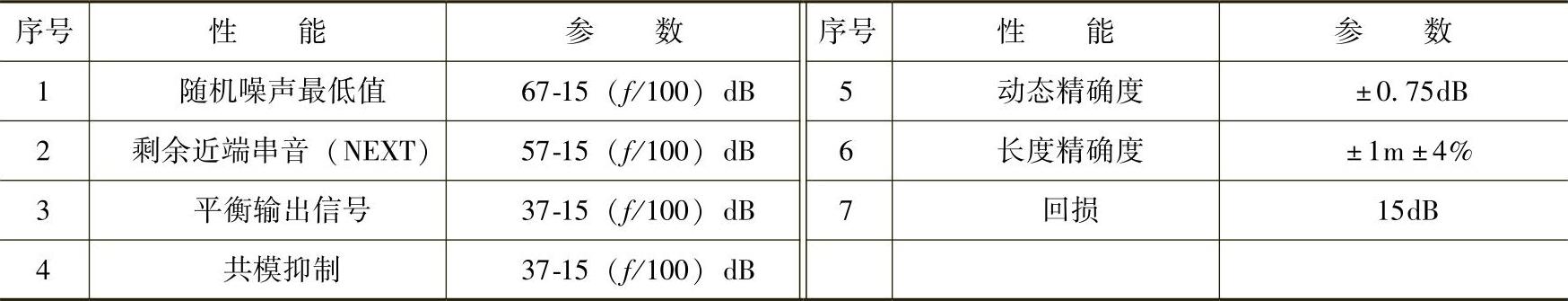

表7-8 测试仪精度最低性能要求


注:动态精确度适用于从0dB基准值至优于NEXT极限值10dB的一个带宽,按60dB限制。

3.现场测试仪

应能测试3、5类对绞电缆布线系统及光纤链路。

4.测试仪表

应有输出端口,以将所有存储的测试数据输出至计算机和打印机,进行维护和文档管理。

5.电、光缆测试仪表

应具有合格证及计量证书。

6.综合布线系统工程检验项目及内容(见表7-9)

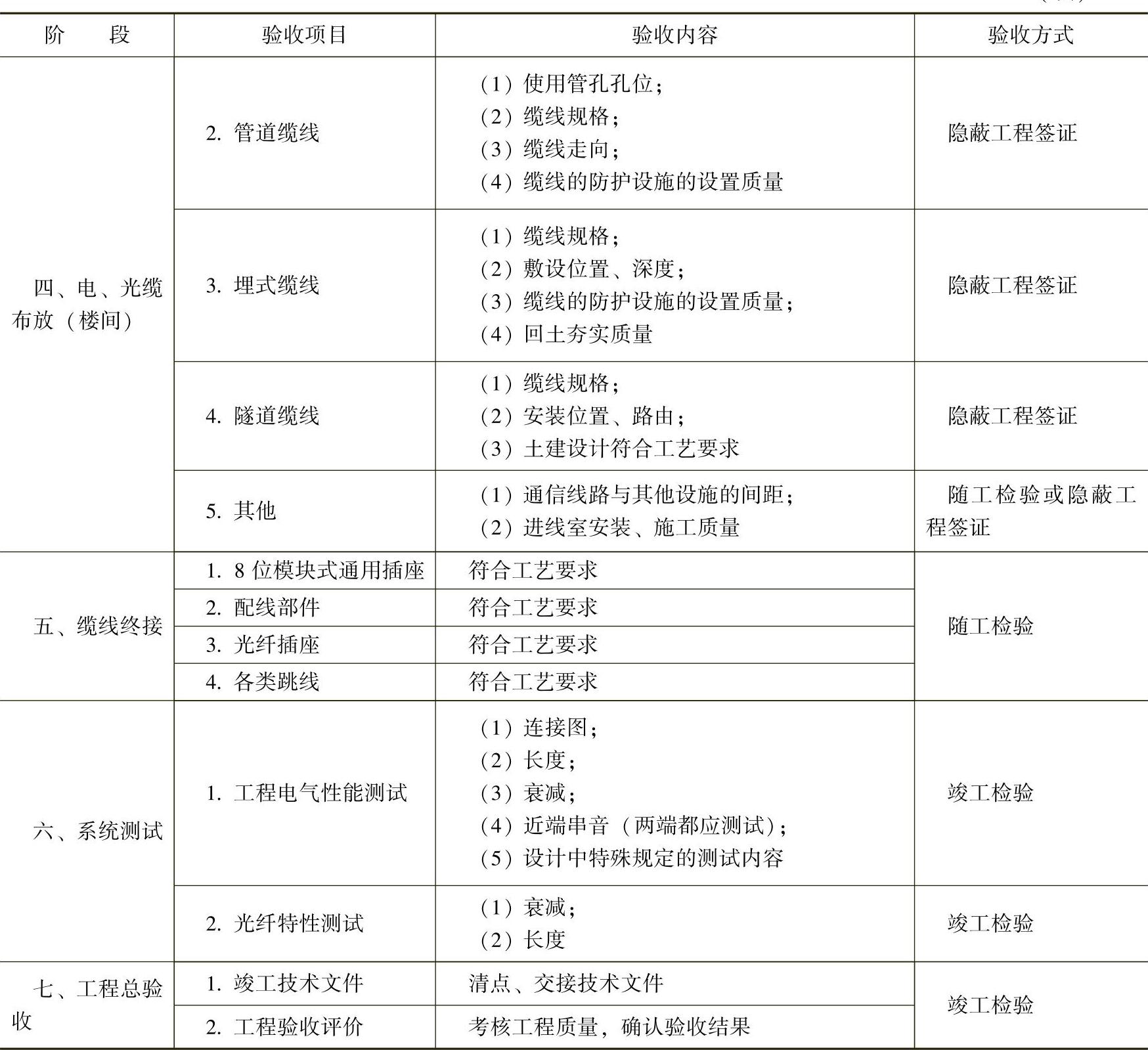

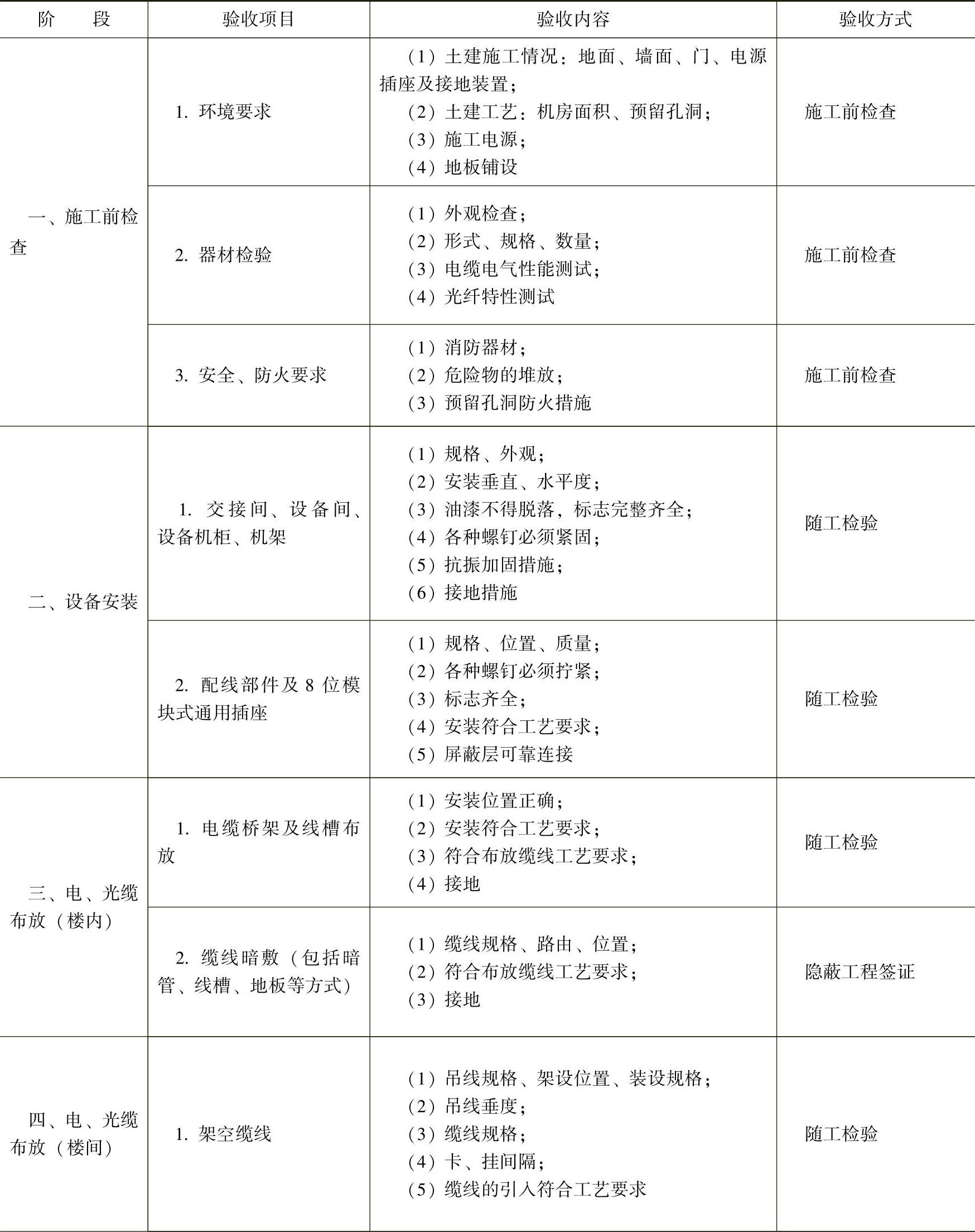

表7-9 综合布线系统工程检验项目及内容


(续)


注:系统测试内容的验收亦可在随工中进行检验。

7.现场测试仪应能对屏蔽电缆屏蔽层两端做导通测试

总屏蔽的直流电阻应小于下列公式的计算值:


式中 RD)——总屏蔽电阻,单位为Ω/km;

D——总屏蔽外径,单位为mm。

100m以内大对数主干电缆及所连接的配线模块可按布线系统的类别进行长度、接线图、衰减的测试,对于5类大对数电缆布线系统应测试近端串音,测试结果不得低于5类4对对绞电缆布线系统所规定的数值。

综合布线系统工程电缆电气性能测试记录表中四项内容测试不合格产生的原因,见表7-10。

对于光缆链路的测试,首选在两端对光纤进行测试的连接方式,如果按两根光纤进行环回测试时,对于所测得的指标应换算成单根光纤链路的指标来验收。

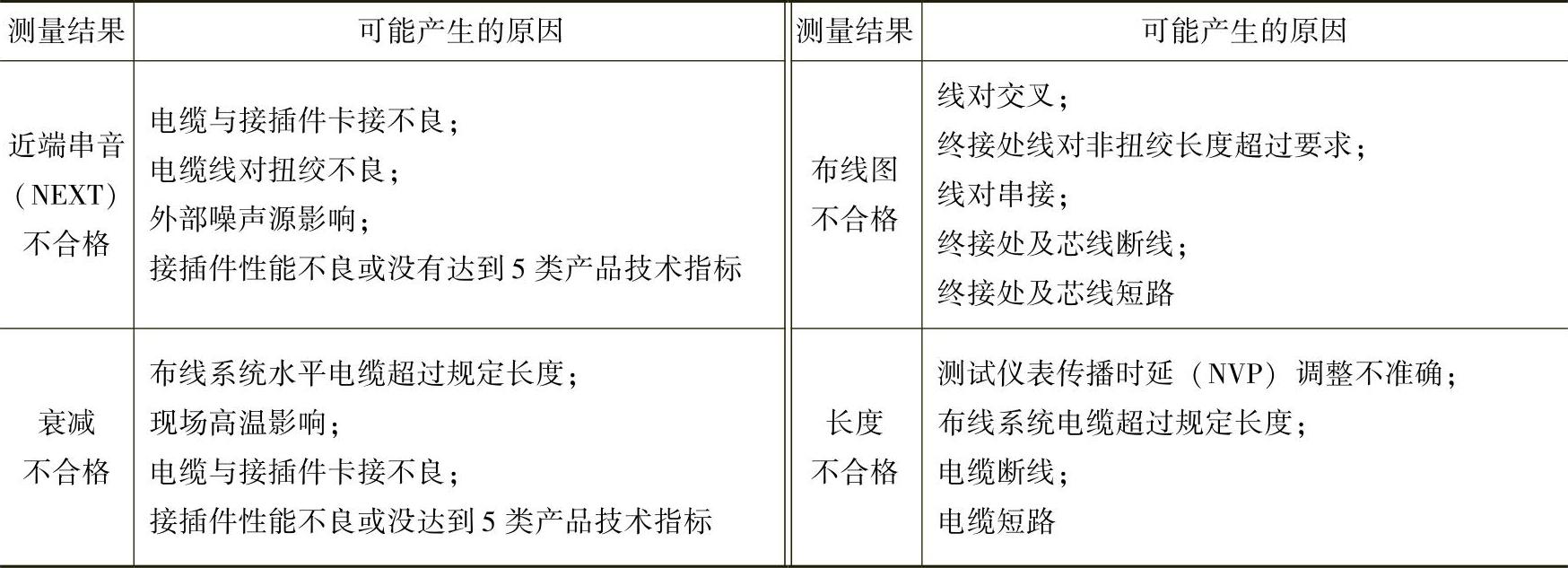

表7-10 测试项目不合格产生的原因


8.综合布线系统工程电气测试方法及测试内容

(1)测试连接

1)基本链路连接如图7-14所示。

2)信道连接如图7-15所示。

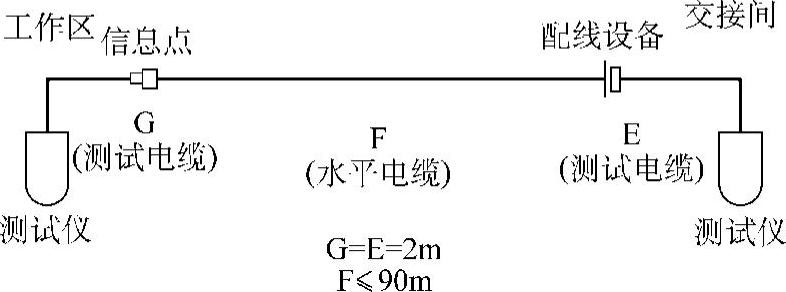

图7-14 基本链路测试连接

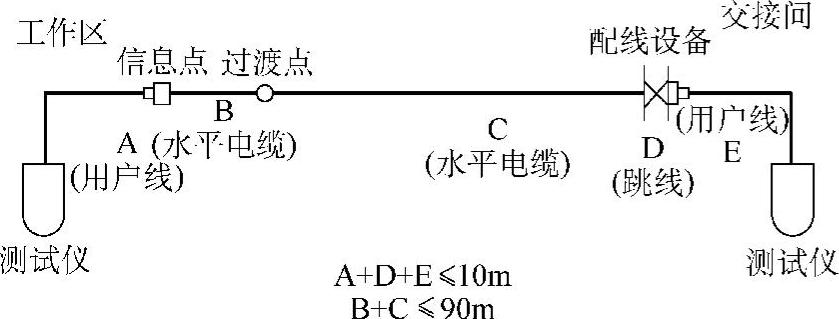

图7-15 信道测试

(2)测试包括以下内容

1)接线图的测试,主要测试水平电缆终接工作区8位模块式通用插座及交接间配线设备接插件接线端子间的安装连接正确或错误,具体如图7-16所示。

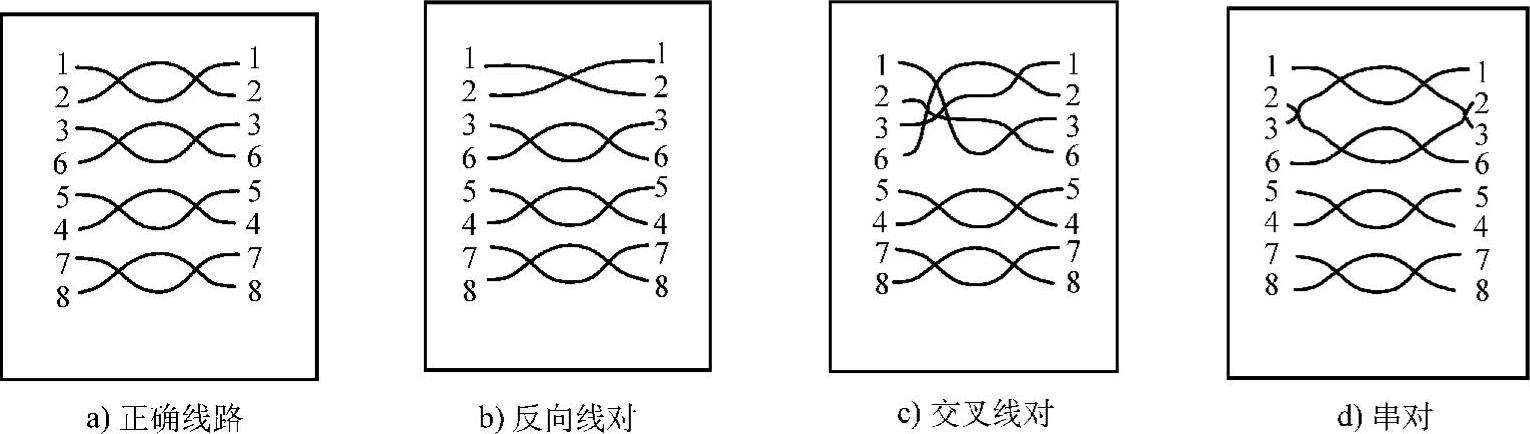

图7-16 接线图

2)测试长度应在测试连接图所要求的范围之内。

3)在选定的某一频率上信道和基本链路衰减量应符合表7-11和表7-12的要求,信道的衰减包括10m(跳线、设备连接线之和)及各电缆段、接插件的衰减量的总和。

4)近端串音是对绞电缆内两条线对间信号的感应。对近端串音的测试,必须对每对线在两端进行测量。某一频率上,线对间近端串音应符合表7-13和表7-14的要求。

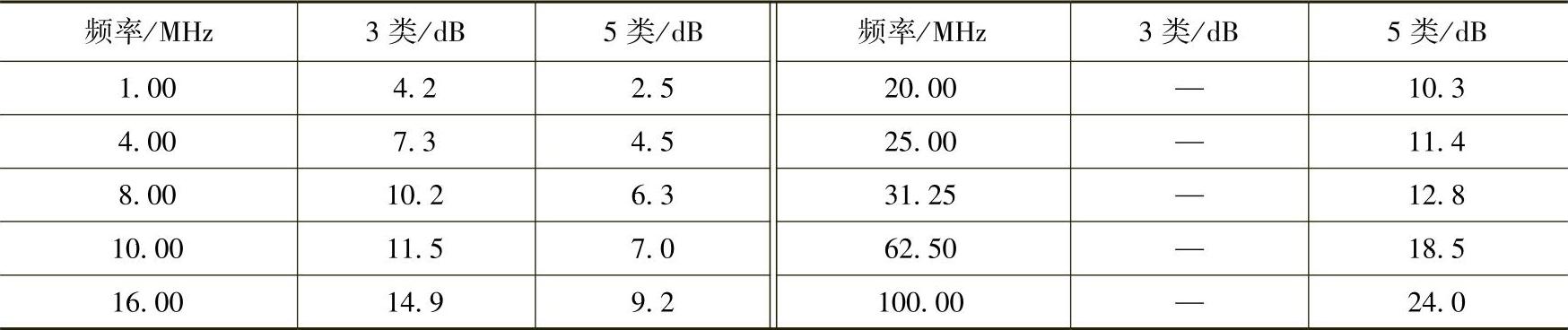

表7-11 信道衰减量


注:总长度在100m以内。

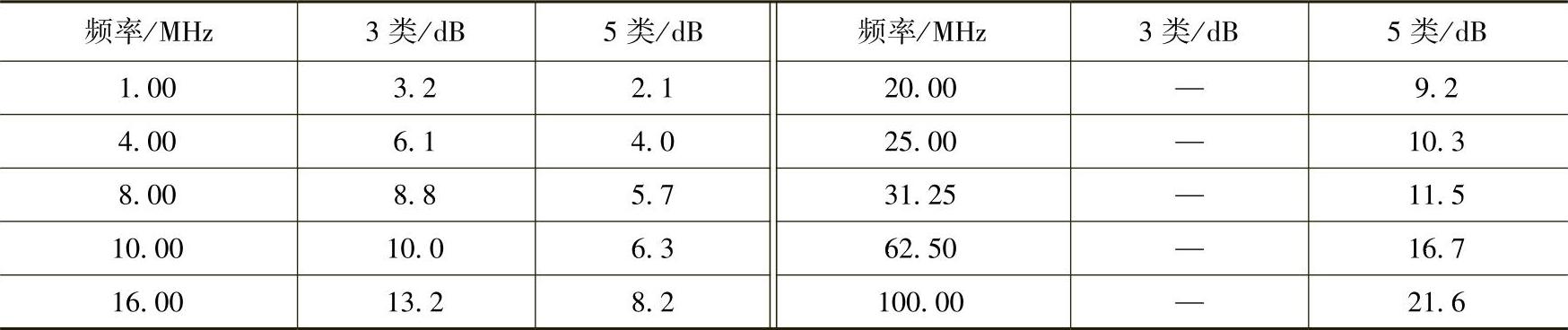

表7-12 基本链路衰减量


注:1.总长度在94m以内。(www.daowen.com)

2.以上测试是以20℃为准,对3类对绞电缆,每增加1℃则衰减量增加1.5%,对5类对绞电缆,则每增加1℃会有0.4%的变化。

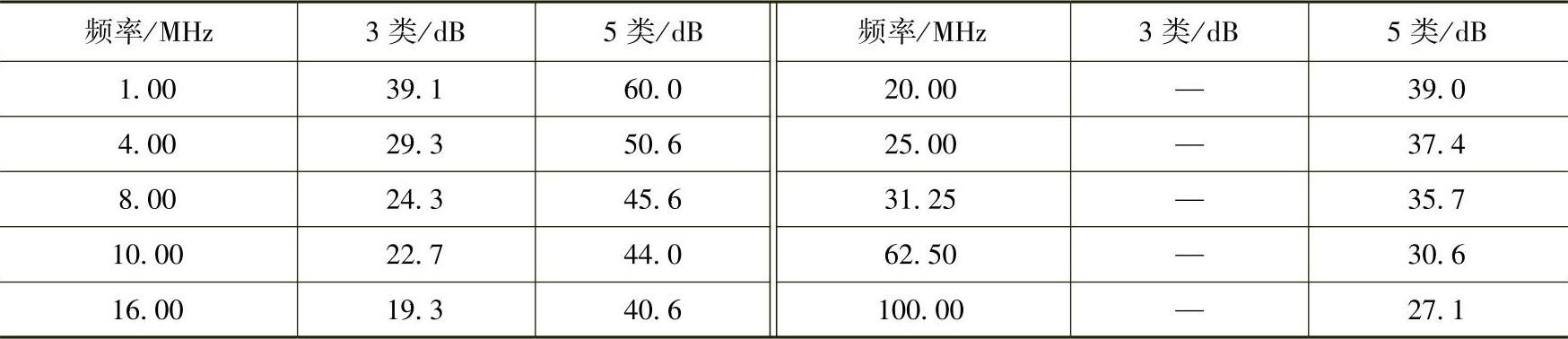

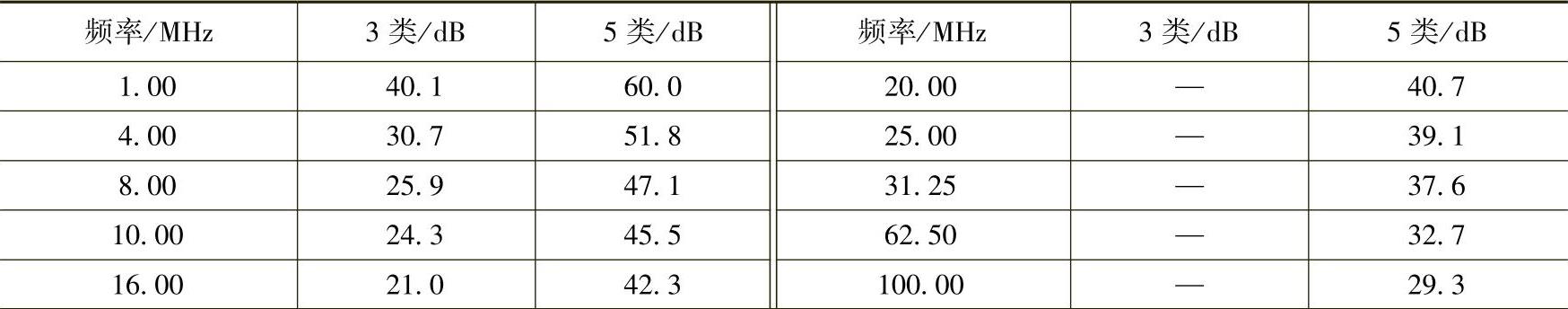

表7-13 信道近端串音(最差线间)


注:最差值限于60dB。

表7-14 基本链路近端串音(最差线间)


注:最差值限于60dB。

(3)所有测试结果 应有记录,并纳入文档管理。

9.光纤链路测试方法

1)测试前应对所有的光连接器进行清洗,并将测试接收器校准至零位。

2)测试包括以下内容:

① 对整个光纤链路(包括光纤和连接器)的衰减进行测试。

② 光纤链路的反射测量以确定链路长度及故障点位置。

3)测试按下图进行连接。

① 在两端对光纤逐根进行测试,连接方式如图7-17所示。

② 在一端对2根光纤进行环回测试,连接方式如图7-18所示。

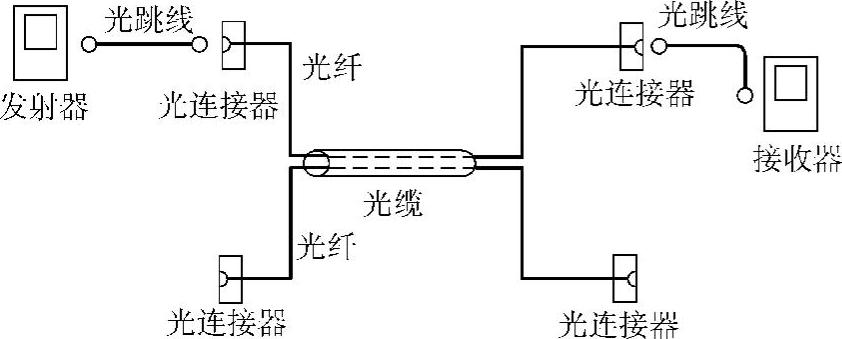

图7-17 光纤链路测试连接图(一)

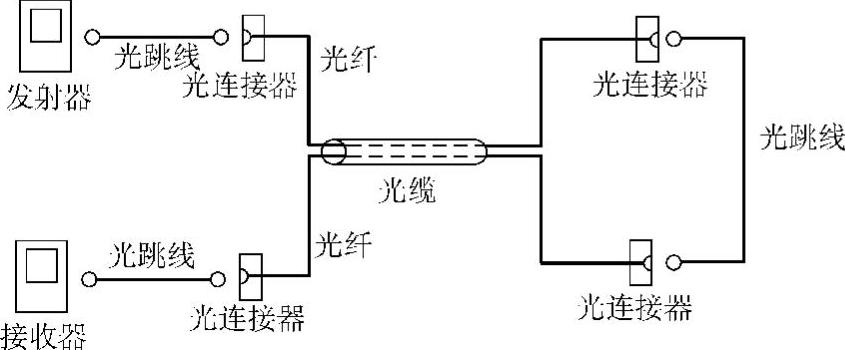

图7-18 光纤链路测试连接图(二)

4)光纤链路系统指标应符合设计要求。

5)文档的保存和管理要求同上。

6)光缆布线链路在规定的传输窗口测量出的最大光衰减(介入损耗)应不超过表7-15的规定,该指标已包括链路接头与连接插座的衰减在内。

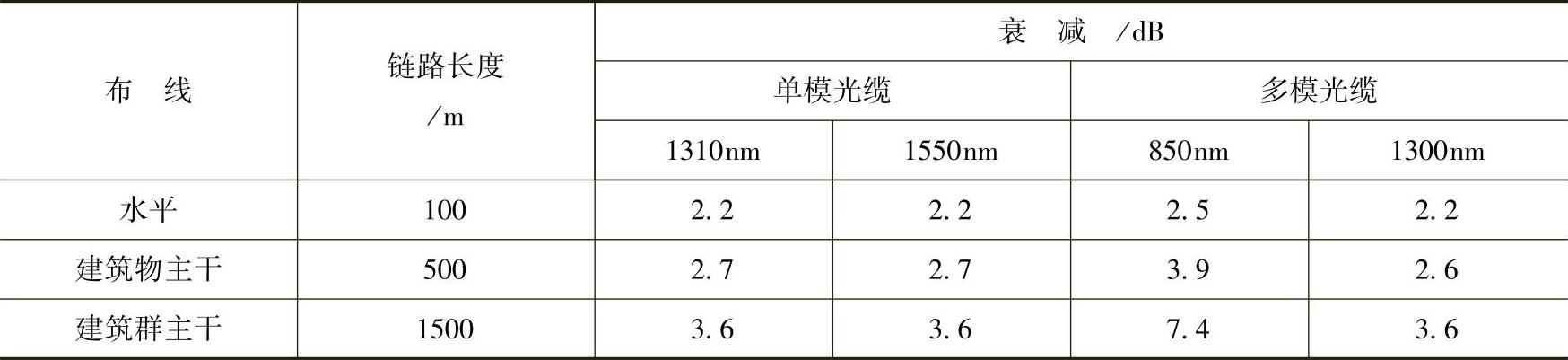

表7-15 光缆布线链路的衰减


7)光缆布线链路的任一接口测出的光回波损耗应大于表7-16给出的值。

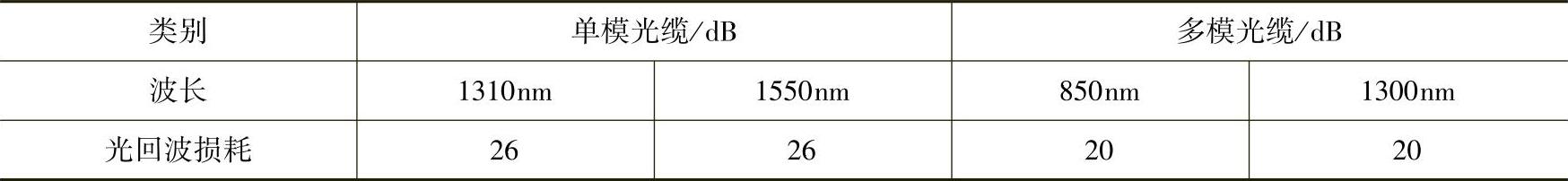

表7-16 最小光回波损耗


10.光纤连接器极性

1)推荐选用的光纤连接器件(连接器和适配器)应适用不同类型的光纤的匹配,并使用色码来区分不同类型的光纤。

连接器件分为单工和双工两种连接方式。

建议水平光缆或主干光缆终接处的光缆侧采用单工连接器,用户侧采用双工连接器,以保证光纤连接的极性正确。

2)连接方式如图7-19~图7-21所示。

11.对绞电缆型号表示法

数字通信用对称电缆产品系列代号为HS,型号表示按下列内容分类。

1)产品按用途分为大楼用主干电缆、水平电缆。

2)产品按导体结构可分为实心导体、绞合导体、铜皮导体电缆。

3)产品按绝缘材料可分为聚烯烃、聚氯乙烯、含氟聚合物及低烟无卤热塑性材料绝缘电缆。

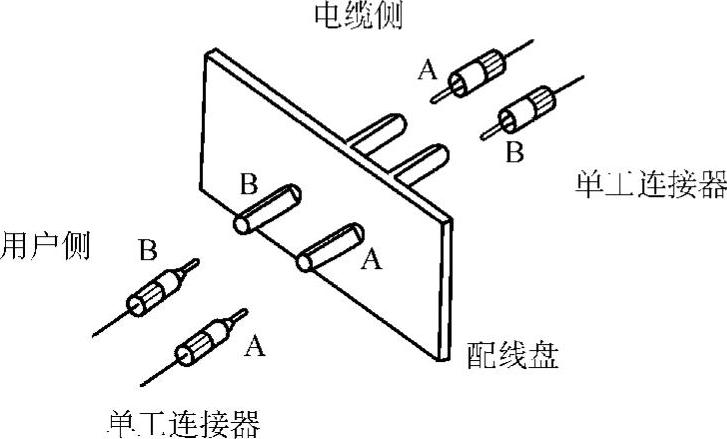

图7-19 单工连接极性图

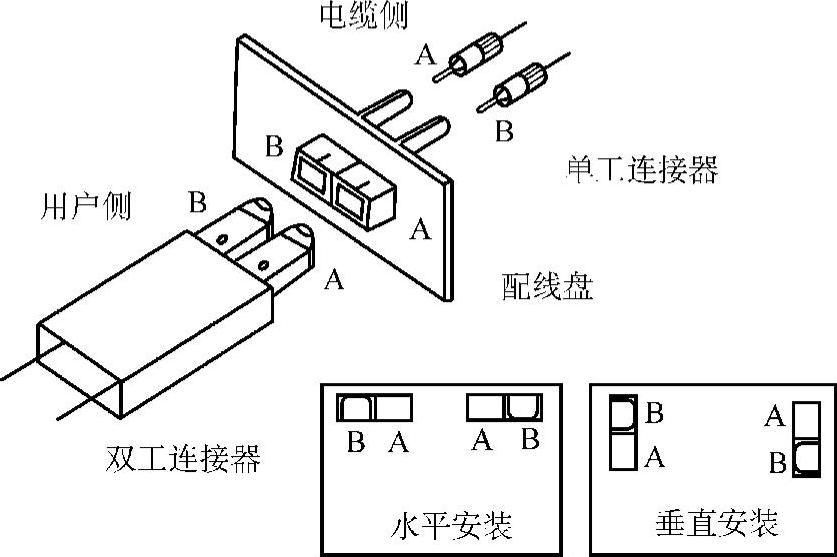

图7-20 单工至双工(混合型)连接极性图

4)产品按绝缘形式分为实心绝缘和泡沫实心皮绝缘电缆。

5)产品按有无总屏蔽可分为无总屏蔽电缆和带总屏蔽电缆。

6)产品按护套材料可分为聚氯乙烯、含氟聚合物及低烟无卤热塑性材料护套电缆。

7)产品按规定的最高传输频率可分为16MHz(3类)、100MHz(5类)电缆。

8)产品按特性阻抗应为100Ω对绞电缆。

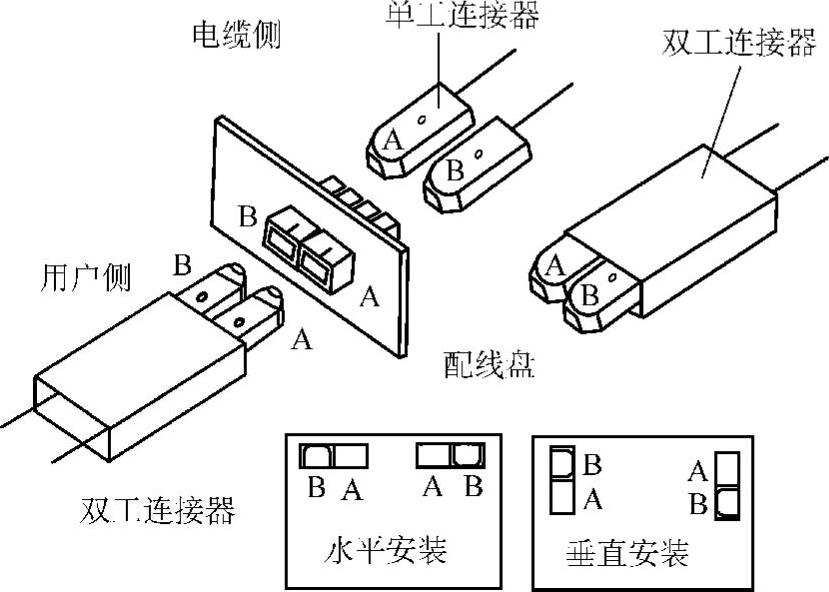

图7-21 双工连接极性图
